本實用新型屬于收割機設備制造技術領域，具體涉及一種收割機排雜風機葉片座焊接工裝。

背景技術：

排雜風機是甘蔗收割機的主要部件之一，其作用是將收割機收起來的甘蔗通過輸入、切斷、剝離，再由排雜風機所產生的風力將甘蔗中雜物完全拋開。收割機上所用的排雜風機裝置正起到這樣一個分離作用。排雜風機中風機座體與葉片連接板的焊接固定位置，是影響排雜風機在工作狀態下正常運行的重要原因之一。目前的制作方式是采用風機座體劃線三等分后，進行校對、拼焊，這樣很難保證焊接精度，即連接板與風機座體的相對角度、對稱度。

技術實現要素：

本實用新型的目的是解決上述的不足，提供一種收割機排雜風機葉片座焊接工裝。

為實現上述目的，本實用新型的技術解決方案是：一種收割機排雜風機葉片座焊接工裝，包括支撐軸、固定螺母、左定位架、右定位架、底板、葉片連接定位架；所述左定位架和右定位架分別固定在底板的上表面的左右兩邊；所述左定位架及右定位架上設有U型凹槽，所述左定位架上設有定位孔；所述支撐軸為臺階軸，所述支撐軸上設有鍵槽，所述支撐軸安裝在左定位架及右定位架的U型凹槽中，所述支撐軸上套有固定螺母；所述底板上表面的側面固定有葉片連接定位架；所述葉片連接定位架上設有工裝彎板。

本實用新型有如下優點：通過工裝固定焊接葉片連接板，定位精度高，產品質量好；通過工裝固定焊接，可實現自動化焊接生產；結構簡單，易于制作。

附圖說明：

圖1為風機葉片座的結構示意圖。

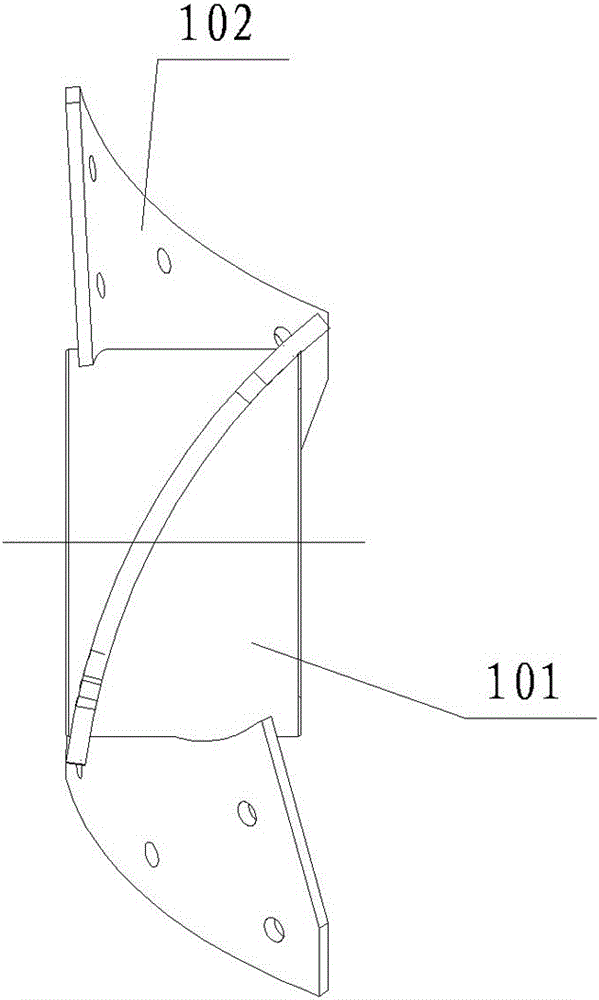

圖2為風機葉片座的側視圖。

圖3為本實用新型的結構示意圖。

圖4為本實用新型的側視圖。

圖5為本實用新型的側視斷面圖。

圖6為本實用新型的葉片連接定位架（6）的示意圖。

圖7為本實用新型的葉片連接定位架（6）的側視圖。

圖8為本實用新型的使用裝配示意圖。

圖9為本實用新型的使用裝配側視斷面圖。

圖10為本實用新型的使用裝配側面示意圖。

具體實施方式

如圖3、圖4、圖5、圖6及圖7所示，一種收割機排雜風機葉片座焊接工裝，包括支撐軸1、固定螺母2、左定位架3、右定位架4、底板5、葉片連接定位架6；所述左定位架3和右定位架4分別固定在底板5的上表面的左右兩邊；所述左定位架3及右定位架4上設有U型凹槽，所述左定位架3上設有定位孔；所述支撐軸1為臺階軸，所述支撐軸1上設有鍵槽，所述支撐軸1安裝在左定位架3及右定位架4的U型凹槽中，所述支撐軸1上套有固定螺母2；所述底板5上表面的側面固定有葉片連接定位架6；所述葉片連接定位架6上設有工裝彎板。

如圖1、圖2所示，排雜風機葉片座包括風機座體101、葉片連接板102。如圖8、圖9及圖10所示，本實用新型使用操作時，風機座體101裝配在支撐軸1上，通過支撐軸1上的鍵槽安裝平鍵來進行定位，防止轉動；風機座體101通過固定螺母2擰緊固定；固定了風機座體101的支撐軸1安裝在左定位架3、右定位架4的U型槽中定位，通過將螺栓穿過左定位架3上定位孔與風機座體101上螺紋孔相連固定風機座體101；再將葉片連接板102與葉片連接定位架6上的工裝彎板用螺紋緊聯接，用螺栓通過左定位架3定位孔將風機座體101固定限位；將葉片連接定位架6移動后定位并固定在底板5上進行焊接。焊接好一片葉片連接板102后，移開葉片連接定位架6，然后再將下一片葉片連接板102組裝在葉片連接定位架6上，旋轉風機座體101到設計角度，繼續用螺栓通過左定位架3上定位孔將風機座體101固定限位焊接，以此類推，完成葉片連接板102與風機座體101的焊接。
