本實用新型涉及一種新型氣霧劑閥門抓口機構。

背景技術：

在氣霧劑閥門生產過程中，其中一個工序需要對待裝口閥門進行抓口處理，現有的抓口機構由于設計上的缺陷，其結構相對比較復雜，而且抓口片在抓口動作后不能及時張開，從而導致抓口機構動作時會對閥門造成損傷。

故此，現有的氣霧劑閥門抓口機構待于進一步完善。

技術實現要素：

本實用新型的目的是為了克服現有技術中的不足之處，提供一種結構簡單，抓口片能快速?gòu)堥_(kāi)，抓口效果好的氣霧劑閥門抓口機構。

為了達到上述目的，本實用新型采用以下方案：

一種新型氣霧劑閥門抓口機構，其特征在于包括有抓爪片組件，在所述抓爪片組件后端設有頂壓時能驅使抓爪片組件合攏從而對閥門實現抓口的頂錐機構。

如上所述的一種新型氣霧劑閥門抓口機構，其特征在于所述抓爪片組件包括有固定座，在所述固定座內鉸接有多個抓爪片，在所述抓爪片上端設有抓口頭，在所述抓爪片下端內側設有擠壓斜面。

如上所述的一種新型氣霧劑閥門抓口機構，其特征在于所述頂錐機構包括有頂錐，在所述頂錐上端外壁設有與擠壓斜面配合的擠壓錐面。

如上所述的一種新型氣霧劑閥門抓口機構，其特征在于在所述固定座下端設有導柱，在所述頂錐上設有導向部，在所述導向部上設有導向孔，所述導柱設置在導向孔內。

如上所述的一種新型氣霧劑閥門抓口機構，其特征在于在所述固定座內壁與抓爪片下端外壁之間設有能驅使抓爪片上端打開的內彈簧。

如上所述的一種新型氣霧劑閥門抓口機構，其特征在于在所述導向部與固定座之間設有外彈簧。

如上所述的一種新型氣霧劑閥門抓口機構，其特征在于在所述固定座上端外側設有定位桿。

如上所述的一種新型氣霧劑閥門抓口機構，其特征在于所述固定座包括有座體，在所述座體下端設有連接孔，所述頂錐機構設置在連接孔內，在所述座體上端設有連接部，在所述連接部?jī)?nèi)設有連接槽，所述抓爪片通過設置在連接部?jī)?nèi)的連接銷活動設置在連接槽內。

如上所述的一種新型氣霧劑閥門抓口機構，其特征在于在所述頂錐內設有通孔。

綜上所述，本實用新型相對于現有技術其有益效果是：

一、本實用新型中抓爪片組件在頂錐機構的驅動下，可以快速方便實現抓口動作；

二、本實用新型中在固定座內壁與抓爪片下端外壁之間設有內彈簧，所述內彈簧能有效將抓爪片撐開，抓口完成后，抓爪片自動撐開，抓爪片機構繼續動作也不會對閥門造成損傷，安全可靠。

三、本實用新型中在所述導向部與固定座之間設有外彈簧，抓口動作時也起到緩沖的作用，防止抓爪片對閥門過度夾緊。

附圖說明

圖1為本實用新型的立體示意圖；

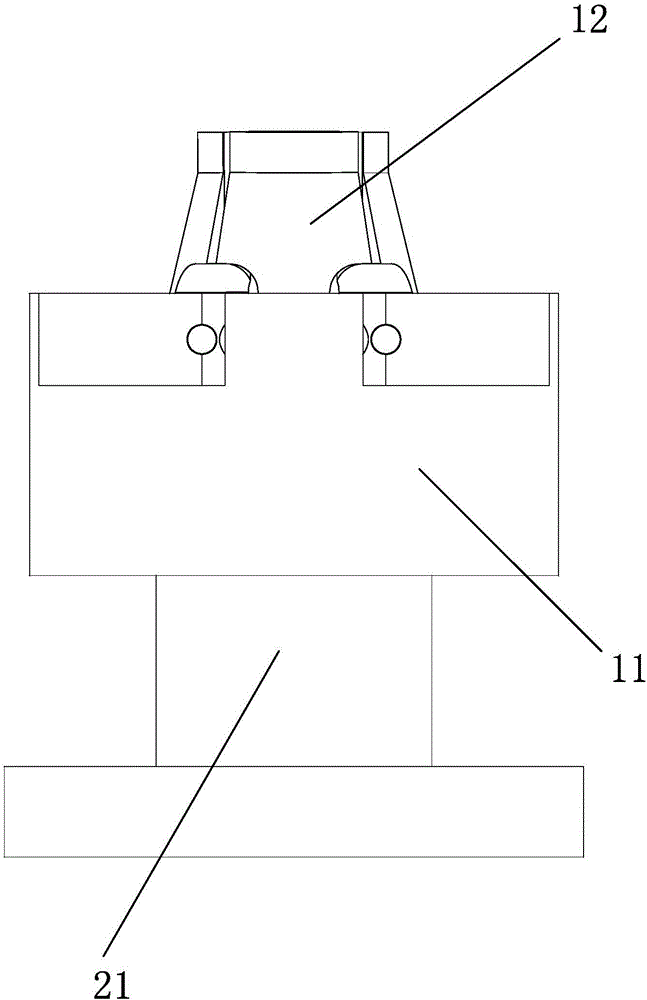

圖2為本實用新型的主面示意圖；

圖3為本實用新型的剖面示意圖；

圖4為本實用新型的俯面示意圖。

具體實施方式

下面結合附圖說明和具體實施方式對本實用新型作進一步描述：

如圖1至4所示的一種新型氣霧劑閥門抓口機構，其特征在于包括有抓爪片組件1，在所述抓爪片組件1后端設有頂壓時能驅使抓爪片組件1合攏從而對閥門實現抓口的頂錐機構2。

本實用新型中所述抓爪片組件1包括有固定座11，在所述固定座11內鉸接有多個抓爪片12，在所述抓爪片12上端設有抓口頭13，在所述抓爪片12下端內側設有擠壓斜面14。

本實用新型中所述頂錐機構2包括有頂錐21，在所述頂錐21上端外壁設有與擠壓斜面14配合的擠壓錐面22。

本實用新型中頂錐21上移時，擠壓錐面22插入抓爪片12下端并與擠壓斜面14接觸，在頂錐21的作用下，抓爪片12上端向中間合攏，從而實現抓口功能，結構簡單，操作方便。

本實用新型中在所述固定座11下端設有導柱3，在所述頂錐21上設有導向部211，在所述導向部211上設有導向孔212，所述導柱3設置在導向孔212內。所述導向部211套設在導柱3上，從而有效保證頂錐21在移動過程中平穩，保證抓口效果。

本實用新型中在所述固定座11內壁與抓爪片12下端外壁之間設有能驅使抓爪片12上端打開的內彈簧4。所述內彈簧能有效將抓爪片撐開，抓口完成后，抓爪片自動撐開，抓爪片機構繼續動作也不會對閥門造成損傷，安全可靠。

本實用新型中在所述導向部211與固定座11之間設有外彈簧5。在所述外彈簧5的作用下，抓口動作時也起到緩沖的作用，防止抓爪片對閥門過度夾緊。

本實用新型中在所述固定座11上端外側設有定位桿6。有效控制固定座11的位置，保證在預定的位置進行抓口。

本實用新型中所述固定座11包括有座體111，在所述座體111下端設有連接孔112，所述頂錐機構2設置在連接孔112內，在所述座體111上端設有連接部113，在所述連接部113內設有連接槽114，所述抓爪片12通過設置在連接部113內的連接銷115活動設置在連接槽114內。

本實用新型中在所述頂錐21內設有通孔213。在所述通孔213內設有抓口定位柱，通過調節抓口定位柱可調節抓口的直徑和高度。

本實用新型是一種簡單、快捷的閥門抓口機構，如圖所示，抓爪片鉸接在固定座11上，在內彈簧的作用下可以翻轉打開，頂錐套設在導柱上，可以上下滑動。當外力作用在頂錐上，使其上移，當頂錐的擠壓錐面擠壓到抓爪片的擠壓斜面時，抓爪片向中心移動，從而將閥門完成抓口。頂錐向下運動，抓爪片在內彈簧壓力作用下張開，抓爪片組件也隨著向下運動完成一個循環。

以上顯示和描述了本實用新型的基本原理和主要特征以及本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
