本實用新型是一種使用激光測距的鋼筋切斷設備，屬于鋼筋切斷機領域。

背景技術：

鋼筋切斷機是一種剪切鋼筋所使用的一種工具。一般有全自動鋼筋切斷機，和半自動鋼筋切斷機之分。

現有技術公開了申請號為：201410089364.1的一種鋼筋切斷機，包括動刀及驅動動刀沿左右方向往復運動的驅動裝置，驅動裝置包括直線電機，直線電機包括導向方向沿左右方向延伸的導軌和導向移動裝配于所述導軌上的動子，所述動刀傳動連接于所述動子上。本發明中采用直線電機作為動力驅動動刀沿左右方向往復運動，由于直線電機直接輸出左右方向上的動作，因此不需設置曲軸或其它的動作轉換結構，不僅有利于降低傳動損耗，同時也有利于減小鋼筋切斷機在前后方向上的尺寸，有利于鋼筋切斷機的小型化制作。但是其不足之處在于無法對鋼筋的切斷長度進行精準測量，滿足不了高精度鋼筋產品的生產制造需求。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種使用激光測距的鋼筋切斷設備，以解決現有的鋼筋切斷機無法對鋼筋的切斷長度進行精準測量，滿足不了高精度鋼筋產品的生產制造需求的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種使用激光測距的鋼筋切斷設備，其結構包括傳動鏈條、油箱、鋼筋放置處、激光測距器、切斷器、渦輪機、移動輪、緊固螺母、污油口、馬達、增壓泵、避震器、齒輪、機身主體、牽引環，所述傳動鏈條設在機身主體上，所述鋼筋放置處與激光測距器相連接，所述激光測距器由激光出口、接收二極管、激光二極管、透鏡、光柵、棱鏡、玻片、循跡反射鏡、物鏡、碟片、軌跡鏡、固定反射鏡組成，所述激光出口固定連接接收二極管與激光二極管，所述激光二極管設在透鏡上，所述棱鏡通過光柵連接透鏡與玻片，所述循跡反射鏡與玻片相連接，所述物鏡固定連接循跡反射鏡與碟片，所述固定反射鏡與接收二極管、軌跡鏡相連接，所述激光測距器設在切斷器上，所述切斷器與渦輪機相連接，所述馬達通過緊固螺母連接機身主體，所述增壓泵設在機身主體上，所述避震器連接機身主體與增壓泵，所述齒輪與馬達相連接，所述牽引環設在機身主體上。

進一步地，所述機身主體設有油箱。

進一步地，所述移動輪設在機身主體底部。

進一步地，所述機身主體設有污油口。

本實用新型的有益效果為設有激光測距器，能夠對鋼筋長度進行測量再切斷，提高了切斷精度，使其能應用的領域更加廣泛。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種使用激光測距的鋼筋切斷設備的結構示意圖；

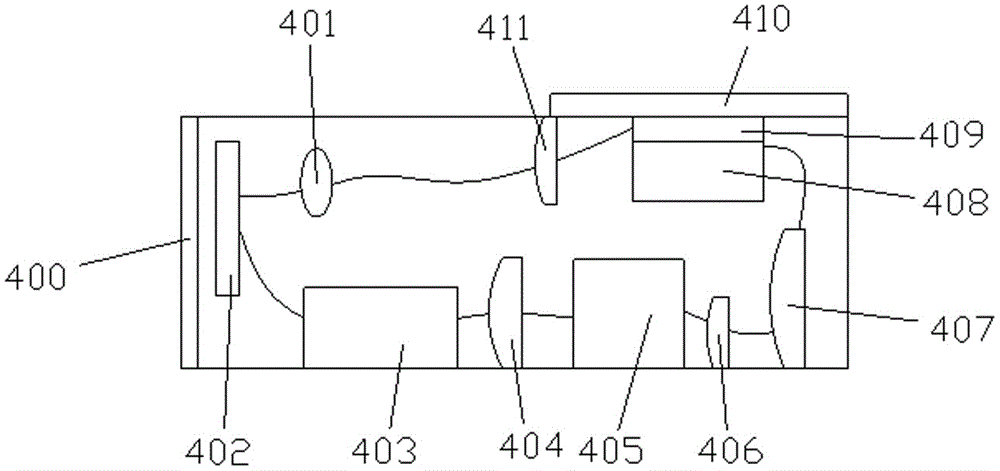

圖2為本實用新型一種使用激光測距的鋼筋切斷設備的激光測距器示意圖；

圖中：傳動鏈條-1、油箱-2、鋼筋放置處-3、激光測距器-4、激光出口-400、接收二極管-401、激光二極管-402、透鏡-403、光柵-404、棱鏡-405、玻片-406、循跡反射鏡-407、物鏡-408、碟片-409、軌跡鏡-410、固定反射鏡-411、切斷器-5、渦輪機-6、移動輪-7、緊固螺母-8、污油口-9、馬達-10、增壓泵-11、避震器-12、齒輪-13、機身主體-14、牽引環-15。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1-圖2，本實用新型提供一種技術方案：一種使用激光測距的鋼筋切斷設備，其結構包括傳動鏈條1、油箱2、鋼筋放置處3、激光測距器4、切斷器5、渦輪機6、移動輪7、緊固螺母8、污油口9、馬達10、增壓泵11、避震器12、齒輪13、機身主體14、牽引環15，所述傳動鏈條1設在機身主體14上，所述鋼筋放置處3與激光測距器4相連接，所述激光測距器4由激光出口400、接收二極管401、激光二極管402、透鏡403、光柵404、棱鏡405、玻片406、循跡反射鏡407、物鏡408、碟片409、軌跡鏡410、固定反射鏡411組成，所述激光出口400固定連接接收二極管401與激光二極管402，所述激光二極管402設在透鏡403上，所述棱鏡405通過光柵404連接透鏡403與玻片406，所述循跡反射鏡407與玻片406相連接，所述物鏡408固定連接循跡反射鏡407與碟片409，所述固定反射鏡411與接收二極管401、軌跡鏡410相連接，所述激光測距器4設在切斷器5上，所述切斷器5與渦輪機6相連接，所述馬達10通過緊固螺母8連接機身主體14，所述增壓泵11設在機身主體14上，所述避震器12連接機身主體14與增壓泵11，所述齒輪13與馬達10相連接，所述牽引環15設在機身主體14上，所述機身主體14設有油箱2，所述移動輪7設在機身主體14底部，所述機身主體14設有污油口9。

在進行使用時，通過激光測距器4對鋼筋放置處3上所要切斷的鋼筋進行長度的測量，測量數值完畢后，渦輪機6帶動切斷器5對鋼筋進行切斷。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
