本實用新型涉及一種制棒裝置，具體是一種帶有緩沖裝置的沖壓制棒裝置。

背景技術：

生物質是指利用大氣、水、土地等通過光合作用而產生的各種有機體，即一切有生命的可以生長的有機物質通稱為生物質，生物質包括所有的植物、微生物以及以植物、微生物為食物的動物及其生產的廢棄物。有代表性的生物質如農作物、農作物廢棄物、木材、木材廢棄物和動物糞便，生物質能是可再生能源的重要組成部分.生物質能的高效開發利用，對解決能源、生態環境問題將起到十分積極的作用，制棒機又稱為成型機，是利用廢棄的鋸末、刨花或者農作物的桿、莖的粉碎物經過螺旋擠壓、加熱定型成為一定截面形狀的棒料，制棒機主機是制棒機的最關鍵部件之一，它的好壞直接影響薪棒的質量和外觀；目前，制棒機主機結構復雜，不易操作，而且使用壽命短，不易維護，且其生產產品密度不強、熱值不高、燃燒時間短、不均勻，制作高耗能。

技術實現要素：

本實用新型的目的在于提供一種帶有緩沖裝置的沖壓制棒裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種帶有緩沖裝置的沖壓制棒裝置，包括安裝底板、緩沖裝置和成型模具，所述安裝底板兩側通過連接板板座對稱由安裝座，安裝座由座體和接地架組成，連接板板座包括連接部和連接板本體，連接部的上端與安裝底板固定連接，連接部的下端通過螺栓與安裝座連接，安裝座的座體和接板板座的連接板本體裝配時重疊在一起，連接板本體位于座體的上方，在連接板本體與安裝底板之間設有緩沖裝置，緩沖裝置通過螺栓固定在座體、連接板本體和安裝底板之間；所述緩沖裝置包括牛筋件、彈簧、墊片和連接螺栓，牛筋件的中心開孔，連接螺栓從安裝座插入到牛筋件、座體和連接板本體相對應的孔中，牛筋件的外周套裝有彈簧；所述安裝底板上方設有擠壓裝置，擠壓裝置包括預壓緊螺旋和沖壓擠出機構；預壓緊螺旋連接在物料腔側面，成型模具固定連通在物料腔后端；預壓緊螺旋位于預壓緊料倉內，預壓緊料倉位于物料腔側面并與之連通；沖壓擠出機構包括由動力裝置驅動的偏心輪、始端套在偏心輪上的拉桿、鉸接在拉桿末端的大沖桿和固定在大沖桿末端的小沖桿，小沖桿末端帶有沖頭，沖頭位于物料腔內并對準成型模具。

進一步的，所述墊片安裝在安裝底板和連接螺栓之間。

進一步的，所述大沖桿滑動安裝在導向套筒內。

與現有技術相比，本實用新型增強了減震性能，其系統的結構設計簡單實用，進一步提高了工作時的穩定性，小沖桿對物料腔內的物料不斷沖壓，進行二次壓緊，物料在小沖桿壓力下，通過成型模具出料成型，產生成品料，結構簡單，使用效果好，操作方便，生產的棒料質量好。

附圖說明

圖1為帶有緩沖裝置的沖壓制棒裝置的結構示意圖。

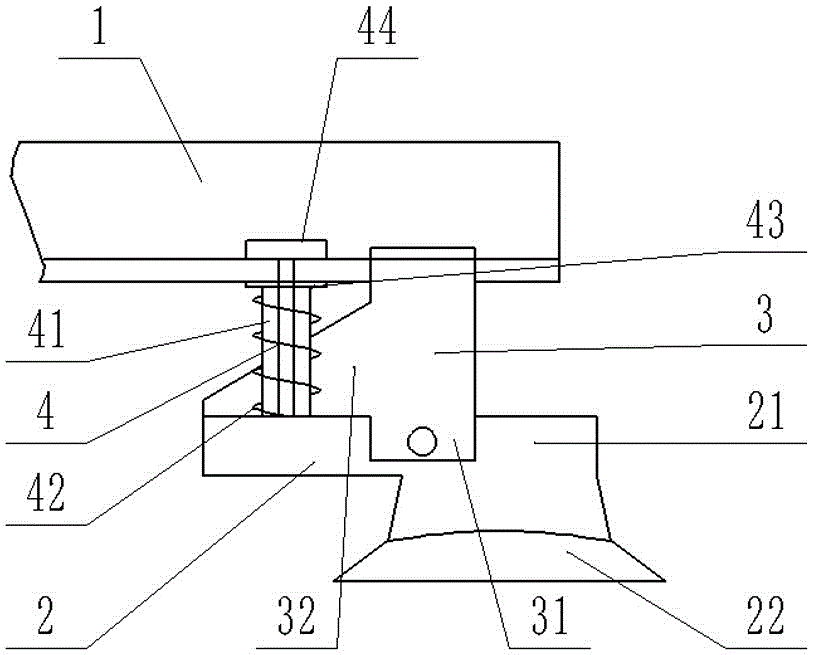

圖2為帶有緩沖裝置的沖壓制棒裝置中緩沖裝置的結構示意圖。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種帶有緩沖裝置的沖壓制棒裝置，包括安裝底板1、緩沖裝置4和成型模具8，所述安裝底板1兩側通過連接板板座3對稱由安裝座2，安裝座2由座體21和接地架22組成，連接板板座3包括連接部31和連接板本體32，連接部31的上端與安裝底板1固定連接，連接部31的下端通過螺栓與安裝座2連接，安裝座2的座體21和接板板座3的連接板本體32裝配時重疊在一起，連接板本體32位于座體21的上方，在連接板本體32與安裝底板1之間設有緩沖裝置4，緩沖裝置4通過螺栓固定在座體21、連接板本體32和安裝底板1之間；所述緩沖裝置4包括牛筋件41、彈簧42、墊片43和連接螺栓44，牛筋件41的中心開孔，連接螺栓44從安裝座2插入到牛筋件41、座體21和連接板本體32相對應的孔中，牛筋件41的外周套裝有彈簧42，墊片43安裝在安裝底板1和連接螺栓44之間；緩沖裝置4構建一級的減震及緩沖系統，當連接板板座3受力后向下運動，與減震輪之間形成杠桿的原理，拉動后面的彈簧和牛筋壓縮；當連接板板座3在受力后向上運動，與減震輪之間形成杠桿的原理，拉動后面的彈簧和牛筋回彈，如此，實現減震效果；所述安裝底板1上方設有擠壓裝置5，擠壓裝置5包括預壓緊螺旋51和沖壓擠出機構6；預壓緊螺旋51連接在物料腔7側面，成型模具8固定連通在物料腔7后端；預壓緊螺旋51位于預壓緊料倉52內，預壓緊料倉52位于物料腔7側面并與之連通；沖壓擠出機構6包括由動力裝置36驅動的偏心輪61、始端套在偏心輪61上的拉桿62、鉸接在拉桿62末端的大沖桿63和固定在大沖桿63末端的小沖桿64，小沖桿64末端帶有沖頭，沖頭位于物料腔7內并對準成型模具8；大沖桿63滑動安裝在導向套筒65內；本實用新型利用偏心輪61帶動沖桿對物料進行壓力成型，由動力裝置36通過皮帶傳動驅動主軸轉動，主軸依靠鍵連接帶動偏心輪61轉動，偏心輪61和拉桿62組成曲柄滑塊機構，帶動大沖桿63、小沖桿64前后移動；偏心輪61與拉桿62、大沖桿63通過新材料新基合金套組成四桿機構，通過導向套筒65的導向作用使大沖桿63沿著水平方向前后移動，小沖桿64與大沖桿同樣前后移動，受偏心輪61的作用，小沖桿64具有很大的慣性沖擊力，小沖桿64對物料腔7內的物料不斷沖壓，進行二次壓緊，物料在小沖桿64壓力下，通過成型模具8出料成型，產生成品料。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下作出各種變化。
