本實用新型涉及一種鋼管切割設備，尤其是涉及一種鋼管切割送料限位裝置。

背景技術：

在鋼管生產加工過程中，其中涉及到鋼管送料切割成型工序，現有企業在處理該道工序時，還存在很多缺陷，如在鋼管從支撐架上進入到限位支撐臺時，由于支撐架上固定的限位檔桿不可自動伸縮，操作人員每次在拿取鋼管時，都要抬起自己的胳膊到一定的高度，才能將鋼管取下來進入到限位支撐臺上，然后再進行切割工序，一兩次操作人員可以承受，但一般情況下，鋼管的切割都是成批量的工作，長時間的高抬胳膊作業，使得操作人員工作力度增強，容易疲勞，力氣匱乏，該道工序處理時間無形中拉長，工作效率也隨之降低。

技術實現要素：

本實用新型的目的在于提供一種鋼管切割送料限位裝置，克服現有技術的缺陷，解決操作人員高抬胳膊作業、批量鋼管切割致使工作強度增大、身心疲憊、工序時間延長、工作效率降低的問題。

為了達到上述目的，本實用新型采用了以下技術方案：

一種鋼管切割送料限位裝置，包括放置有鋼管（8）的支撐架（1），所述支撐架（1）前側設有固定限位裝置（5）。

本實用新型的進一步改進方案是，所述固定限位裝置（5）包括限位檔桿（4）、限位支撐臺（51）和步進電機（9），所述限位檔桿（4）位于支撐架（1）前側的一支撐腿（2）內，所述限位檔桿（4）下端頭焊接有滑動橫桿（6），所述滑動橫桿（6）下方通過彈簧（7）與支撐腿（2）底部伸縮性連結，所述滑動橫桿（6）旁側設有步進電機（9），所述步進電機（9）的驅動輪（10）位于滑動橫桿（6）正上方，所述步進電機（9）通過電線（11）與腳踏板（12）電性連接,當操作人員要從支撐架上拿取鋼管時，先踩下腳踏板，步進電機隨之轉動，輪徑大的一側轉至正下方過程中，壓迫滑動橫桿向下逐漸移動，從而帶動限位檔桿向下移動，此時鋼管可輕易從支撐架上被取走，省時、省力且實用。

本實用新型的進一步改進方案是，所述支撐腿（2）正對步進電機一側設有一條形滑槽（16），方便滑動橫桿上下移動，帶動限位檔桿上下滑動。

本實用新型的進一步改進方案是，所述條形滑槽（16）內上下滑動有滑動橫桿（6）。

本實用新型的進一步改進方案是，所述驅動輪（10）為偏心輪，當輪徑小的一端轉至正下方時，滑動橫桿由于受到彈簧的彈力上移，使得限位檔桿上移，從而卡住鋼管滑落支撐架；當輪徑大的一端轉至正下方時，驅動輪壓迫滑動橫桿，使其向下移動，從而使得限位檔桿向下滑動，此時鋼管沒有受到限制，工作人員可輕易從支撐架上取下鋼管，進行作業。

本實用新型的進一步改進方案是，所述支撐腿（2）內壁上固定有限位環（13），便于限位檔桿上下滑動，防止與支撐腿內壁發生摩擦，導致設備磨損。

本實用新型的進一步改進方案是，所述限位檔桿（4）上下滑動于限位環（13）的中心孔。

本實用新型的進一步改進方案是，所述支撐架（1）后側支撐腿（15）高于前側支撐腿（2），便于支撐架上堆放鋼管。

與現有技術相比，本實用新型的有益效果是：

本實用新型提供的一種鋼管切割送料限位裝置，通過腳踏板控制步進電機的轉動，當工作人員踩下腳踏板時，偏心輪輪徑大的一端轉至正下方，驅動輪壓迫滑動橫桿，使其向下移動，從而使得限位檔桿向下滑動，此時鋼管沒有受到限制，工作人員可輕易從支撐架上取下鋼管，進行作業；

當工作人員松開腳踏板時，偏心輪輪徑小的一端轉至正下方，滑動橫桿由于受到彈簧的彈力上移，使得限位檔桿上移，從而卡住鋼管滑落支撐架，過程中不僅省時、省力，而且提高了鋼管切割效率。

附圖說明

圖1為本實用新型的結構示意圖。

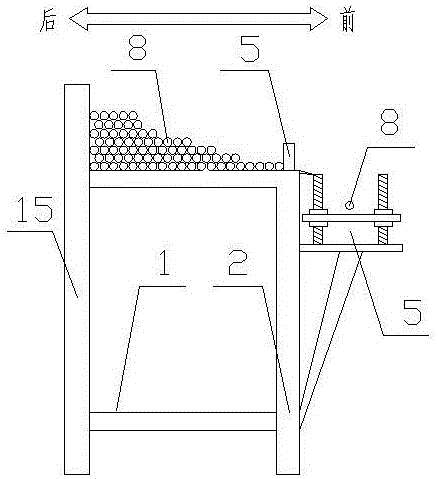

圖2為本實用新型的支撐架側視圖。

圖3為本實用新型的支撐腿結構示意圖。

圖中1為支撐架，2為支撐腿，4為限位擋桿，5為固定限位裝置，6為滑動橫桿，7為彈簧，8為鋼管，9為步進電機，10為驅動輪，11為電線，12為腳踏板，13為限位環，14為鋼管切割機，15為支撐腿，16為條形滑槽。

具體實施方式

下面結合附圖和具體實施方式，進一步闡明本實用新型，應理解下述具體實施方式僅用于說明本實用新型而不用于限制本實用新型的范圍，在閱讀了本實用新型之后，本領域技術人員對實用新型的各種等價形式的修改均落于本申請所附權利要求所限定的范圍。

實施例1：如圖1、圖2及圖3所示的一種鋼管切割送料限位裝置，包括放置有鋼管8的支撐架1，所述支撐架1前側設有固定限位裝置5。

所述固定限位裝置5包括限位檔桿4、限位支撐臺51和步進電機9，所述限位檔桿4位于支撐架1前側的一支撐腿2內，所述限位檔桿4下端頭焊接有滑動橫桿6，所述滑動橫桿6下方通過彈簧7與支撐腿2底部伸縮性連結，所述滑動橫桿6旁側設有步進電機9，所述步進電機9的驅動輪10位于滑動橫桿6正上方，所述步進電機9通過電線11與腳踏板12電性連接,當操作人員要從支撐架1上拿取鋼管8時，先踩下腳踏板12，步進電機9隨之轉動，輪徑大的一側轉至正下方過程中，壓迫滑動橫桿6向下逐漸移動，從而帶動限位檔桿4向下移動，此時鋼管8可輕易從支撐架1上被取走，省時、省力且實用。

所述支撐腿2正對步進電機一側設有一條形滑槽16，方便滑動橫桿6上下移動，帶動限位檔桿4上下滑動。

所述條形滑槽16內上下滑動有滑動橫桿6。

所述驅動輪10為偏心輪，當偏心輪輪徑小的一端轉至正下方時，滑動橫桿6由于受到彈簧7的彈力上移，使得限位檔桿4上移，從而卡住鋼管8滑落支撐架1；當偏心輪輪徑大的一端轉至正下方時，驅動輪10壓迫滑動橫桿6，使其向下移動，從而使得限位檔桿4向下滑動，此時鋼管8沒有受到限制，工作人員可輕易從支撐架1上取下鋼管8，進行作業。

所述支撐腿2內壁上固定有限位環13，便于限位檔桿4上下滑動，防止與支撐腿2內壁發生摩擦，導致設備磨損。

所述限位檔桿4上下滑動于限位環13的中心孔。

所述支撐架1后側支撐腿15高于前側支撐腿2，便于支撐架1上堆放鋼管8。

本實用新型提供的一種鋼管切割送料限位裝置，通過腳踏板12控制步進電機9的轉動，當工作人員踩下腳踏板12時，偏心輪輪徑大的一側轉至正下方，擠壓滑動橫桿6，迫使滑動橫桿6向下運動，帶動限位檔桿4向下運動，此時支撐架1上的鋼管8可輕松拿取放置于限位支撐臺51上，省時、省力，提高了鋼管8切割效率。
