本實用新型涉及自動焊接設備技術領域，具體地說，涉及一種智能自動焊接裝置的噴霧結構。

背景技術：

在對PCB板波峰焊柔性焊接中，一般需要先對焊接處噴助焊劑，然后進行焊接，使焊接更牢固可靠；目前的噴霧要么是人工噴霧，要么是固定位置噴霧，均勻性不足；而在目前自動化程度越來越高的生產中，上述的噴霧方式已無法滿足自動焊接裝置的需要。

由此，亟待一種智能自動焊接裝置的噴霧結構來解決上述問題。

技術實現要素：

為了能夠克服現有技術的某種或某些缺陷，本實用新型提供了一種智能自動焊接裝置的噴霧結構。

根據本實用新型的智能自動焊接裝置的噴霧結構，包括移動架，移動架下方中部設有一焊槍；移動架兩端均連接一電動升降架，任一電動升降架下方均設有安裝盒；安裝盒內設有導管，導管一端連接有朝向焊槍槍頭的噴頭，導管另一端連接連接一軟管；軟管同時與一L型管連接，L型管的管口與對應安裝盒同側的設于移動架側面。

本實施新型中，通過電動升降架帶動噴頭上下移動，使得助焊劑的噴霧范圍更廣，可調節位置對準噴頭，保證噴霧位置的精確性；助焊劑可通過移動架的側面的L型管進入，然后通過軟管和導管對噴霧位置進行噴灑，可跟隨移動架的移動，靈活性高。

作為優選，噴頭的相對豎直方向的傾斜角為30°。

本實用新型中，噴頭的相對豎直方向的傾斜角為30°，這能較佳地保證助焊劑的流動性。

作為優選，噴頭與焊槍槍頭的直線距離不大于5cm。

本實用新型中，噴頭與焊槍槍頭的直線距離不大于5cm，這能較佳地保證噴霧位置的精確性。

附圖說明

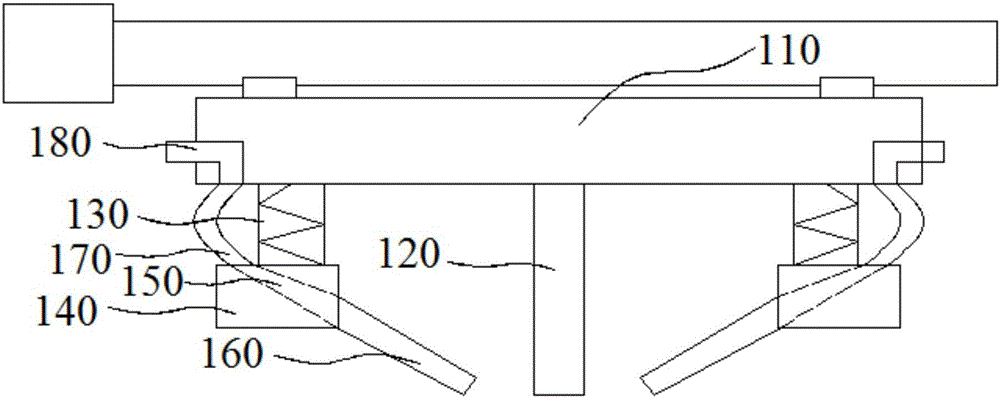

圖1為實施例1中的噴霧結構的結構示意圖；

圖2為實施例1中的噴霧結構的截面示意圖。

具體實施方式

為進一步了解本實用新型的內容，結合附圖和實施例對本實用新型作詳細描述。應當理解的是，實施例僅僅是對本實用新型進行解釋而并非限定。

實施例1

如圖1和圖2所示，本實施例提供了一種智能自動焊接裝置的噴霧結構，包括移動架110，移動架110下方中部設有一焊槍120；移動架110兩端均連接一電動升降架130，任一電動升降架130下方均設有安裝盒140；安裝盒140內設有導管150，導管150一端連接有朝向焊槍120槍頭的噴頭160，導管150另一端連接連接一軟管170；軟管170同時與一L型管180連接，L型管180的管口與對應安裝盒140同側的設于移動架110側面。

本實施例中，噴頭160的相對豎直方向的傾斜角為30°。噴頭160與焊槍120槍頭的直線距離為5cm。

本實施例中，由伺服電機控制直線引動器帶動移動架110移動。

本實施例中，焊槍120通過另一電動升降架與移動架110連接。

以上示意性的對本實用新型及其實施方式進行了描述，該描述沒有限制性，附圖中所示的也只是本實用新型的實施方式之一，實際的結構并不局限于此。所以，如果本領域的普通技術人員受其啟示，在不脫離本實用新型創造宗旨的情況下，不經創造性的設計出與該技術方案相似的結構方式及實施例，均應屬于本實用新型的保護范圍。
