本實用新型涉及自動化設備領域，具體而言，涉及一種具有耐磨夾頭的夾取下料結構。

背景技術：

在機械制造過程中，車間生產線的產品出料大多是通過人工將產線上生產完成的成品取到線下，進行包裝等操作，手工下料周期性的重復操作，勞動強度大，效率低，而且一致性較差。

技術實現要素：

本實用新型的目的在于提供一種具有耐磨夾頭的夾取下料結構，以解決上述問題。

為實現本實用新型目的，采用的技術方案為：一種具有耐磨夾頭的夾取下料結構，包括底座、滑軌、與滑軌配合的滑塊、產品夾具、夾取頭、支架；滑軌固定在底座上，產品夾具固定在滑塊上，夾取頭位于產品夾具的上方；支架位于滑軌的一端外側、并固定在底座上，支架上水平裝有氣缸，氣缸的活塞桿連接至產品夾具；夾取頭包括下端開口的盒體，盒體內設有左右設置的兩個夾臂，且?jiàn)A臂在盒體內左右滑動設置，兩個夾臂的相背面與盒體內壁之間均設有壓簧；兩個夾臂的下端伸出盒體外，上端的相對面為相對的導斜面；盒體上方設有上下移動的驅動塊，驅動塊下端兩側具有與導斜面對應的楔形面，并伸入兩夾臂的導斜面之間，驅動塊兩楔形面的下端分別設有與導斜面貼合的滾輪；盒體上表面設有與驅動塊配合的豎向滑槽；驅動塊連接有驅動其上下移動的驅動氣缸。

進一步地，所述豎向滑槽包括位于驅動塊兩側的導向板。

進一步地，所述滾輪通過銷軸轉動設于驅動塊的下端，且兩側的滾輪對稱設置。

本實用新型的有益效果是，完成的產品在產品夾具上等待下料，夾取頭將產品夾具中的產品吸起下料，氣缸再回位承接下一個進入到此工位產品夾具內的產品，再由夾取頭拾取下料，如此往復自動下料，避免人工周期性重復操作，效率高，一致性高。

附圖說明

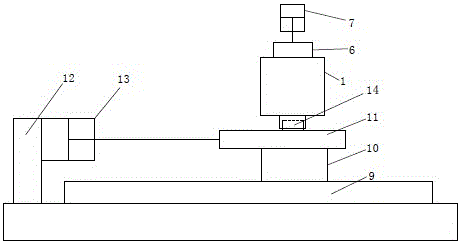

圖1是本實用新型提供的具有耐磨夾頭的夾取下料結構的結構示意圖；

圖2是圖1的側視圖。

具體實施方式

下面通過具體的實施例子并結合附圖對本實用新型做進一步的詳細描述。

圖1、圖2示出了本實用新型提供的具有耐磨夾頭的夾取下料結構，包括底座8、滑軌9、與滑軌9配合的滑塊10、產品夾具11、夾取頭、支架12；滑軌9固定在底座8上，產品夾具11固定在滑塊10上，夾取頭位于產品夾具11的上方；支架12位于滑軌9的一端外側、并固定在底座8上，支架12上水平裝有氣缸13，氣缸13的活塞桿連接至產品夾具11；夾取頭包括下端開口的盒體1，盒體1內設有左右設置的兩個夾臂2，且?jiàn)A臂2在盒體1內左右滑動設置，兩個夾臂2的相背面與盒體1內壁之間均設有壓簧3；兩個夾臂2的下端伸出盒體1外，上端的相對面為相對的導斜面；盒體1上方設有上下移動的驅動塊4，驅動塊4下端兩側具有與導斜面對應的楔形面，并伸入兩夾臂2的導斜面之間，驅動塊4兩楔形面的下端分別設有與導斜面貼合的滾輪5；盒體1上表面設有與驅動塊4配合的豎向滑槽6；驅動塊4連接有驅動其上下移動的驅動氣缸7。

盒體1固定設置，上端對應驅動塊4伸入處的開口也對應設置與導斜面相一致的斜面。豎向滑槽6包括位于驅動塊4兩側的導向板，還可在兩導向板之間設置背板，驅動塊4沿著背板與導向板上下移動。

滾輪5通過銷軸轉動設于驅動塊4的下端，且兩側的滾輪5對稱設置，滾輪5沿兩夾臂2的導斜面滾動。

通過驅動塊3下行使兩夾臂2分開對準待夾工件14，壓簧3被壓縮；驅動塊4上行回位，兩夾臂2在壓簧3的作用下向中部移動夾持工件14，完成自動夾取，結構簡單，自動夾取效率高。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，在本實用新型的精神和原則內可以有各種更改和變化，這些等同的變型或替換等，均包含在本實用新型的保護范圍之內。
