本實用新型涉及金屬切割技術領域，具體涉及一種用于吹灰器機架生產上的切割裝置。

背景技術：

目前，由于鍋爐的種類和大小不同，用吹灰器對鍋爐進行吹灰時，就需要定制不同尺寸的吹灰器機架，機架在制作前需要對金屬鋼板進行切割裁剪，現有的切割裝置在進行橫向切割時，切割頭會切到切割臺，導致切割臺破損，對今后的切割精度造成影響，切割時高溫產生的金屬溶液和廢料落到地面會堆積起來，降低切割臺底部的空間，影響切割效果，并且粘黏在一起，不方便清理。

技術實現要素：

本實用新型的目的就是針對目前，由于鍋爐的種類和大小不同，用吹灰器對鍋爐進行吹灰時，就需要定制不同尺寸的吹灰器機架，機架在制作前需要對金屬鋼板進行切割裁剪，現有的切割裝置在進行橫向切割時，切割頭會切到切割臺，導致切割臺破損，對今后的切割精度造成影響，切割時高溫產生的金屬溶液和廢料落到地面會堆積起來，降低切割臺底部的空間，影響切割效果，并且粘黏在一起，不方便清理之不足，而提供一種用于吹灰器機架生產上的切割裝置。

本實用新型包括軌道、一對行走架、橫向導軌、切割頭、一組金屬板和控制器，軌道上開有一組定位孔，橫向導軌兩端分別與一對行走架連接，一對行走架在軌道上行走，切割頭活動安裝在橫向導軌上，一組金屬板的兩端底部分別設有定位銷，一組金屬板分別通過定位銷和定位孔的配合活動安裝在軌道上，且位于切割頭的下方，控制器安裝在行走架上，且控制一對行走架和切割頭的行程。

它還有水箱，水箱位于一組金屬板的下方，且水箱的頂部與水平面之間形成α夾角，α為15°。

它還有廢料框，廢料框位于水箱較低一端的下方。

本實用新型優點是：可以根據切割的大小和形狀調節一組金屬板的位置和間隙，避免橫切時切割到作為切割臺的金屬板，減少浪費，切割產生的廢料降溫后自動收集起來，方便清理。

附圖說明

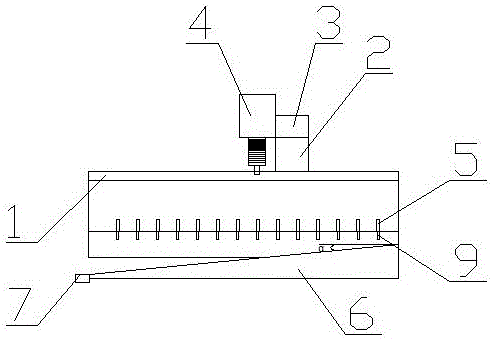

圖1是本實用新型結構示意圖。

圖2是圖1A-A截面示意圖。

具體實施方式

如圖1、2所示，本實用新型包括軌道1、一對行走架2、橫向導軌3、切割頭4、一組金屬板5和控制器8，軌道1上開有一組定位孔，橫向導軌3兩端分別與一對行走架2連接，一對行走架2在軌道1上行走，切割頭4活動安裝在橫向導軌3上，一組金屬板5的兩端底部分別設有定位銷9，一組金屬板5分別通過定位銷9和定位孔的配合活動安裝在軌道1上，且位于切割頭4的下方，控制器8安裝在行走架2上，且控制一對行走架2和切割頭4的行程。

它還有水箱6，水箱6位于一組金屬板5的下方，且水箱6的頂部與水平面之間形成α夾角，α為15°。

它還有廢料框7，廢料框7位于水箱6較低一端的下方。

工作原理：根據需要切割的大小和形狀，調整一組金屬板5的位置和間隙，材料放置在一組金屬板5上，控制器8控制一對行走架2和切割頭4分別做縱向和橫向運動，切割頭4在橫向切割時可以避免切到一組金屬板5，位于一組金屬板5下方的水箱6頂部呈15°傾斜狀，切割時落下的廢料和金屬溶液在落到水箱6頂部時，被水箱6內的水冷卻，不會粘附在水箱6頂部，水箱6的頂部與水平面之間形成15°夾角，廢料和金屬溶液會滾落到廢料框7內，方便工作人員清理，也不會因廢料的堆積減少一組金屬板5底部空間，提高切割效率。
