本發明涉及一種新型建筑施工用切割機。

背景技術：

在建筑施工過程中，經常需要將一些型材進行切割，如在制備骨架時，需要將鋼筋切割為所需長度的小段，此時便需要使用到建筑施工切割裝置。但與此同時所存在的問題是，對于現有的切割裝置來說，限于結構和設計上的限制，其操作及使用仍然比較麻煩，不能夠方便快捷地對型材進行夾持固定并進行較高精度的切割，同時現有的切割裝置還不能夠進行靈活的調節以方便地滿足不同長度的切割需求，這些都大大影響了現有切割裝置的使用性能和適用范圍。

技術實現要素：

為克服以上現有技術的不足，本發明要解決的技術問題是提供一種新型建筑施工用切割機，其不僅操作方便快捷，而且在切割過程中能夠對型材進行有效的夾持固定，同時還可方便靈活地進行調節以滿足不同的切割長度需求。

本發明的技術方案是：一種新型建筑施工用切割機，包括支架和設于所述支架上的底座，在所述底座的上方還設有水平布置的頂板，并且所述頂板的前后兩側分別通過前支桿和后支桿與所述底座固定連接，在所述頂板的底端還設有液壓缸，所述液壓缸的活塞桿豎直向下設置，并且在所述液壓缸的活塞桿的底端還連接有水平設置的支板，同時在所述頂板和支板之間還連接有至少一根豎向設置的上伸縮桿；在所述支板的底端還分別設有豎直向下延伸的第一下伸縮桿和第二下伸縮桿，在所述第一下伸縮桿的底端和第二下伸縮桿的底端還分別設有第一壓塊和第二壓塊，并且在所述第一下伸縮桿和第二下伸縮桿的外部還均套設有螺旋彈簧，在所述支板的右端還設有電機，所述電機的輸出軸沿水平方向向右設置，同時在所述電機的輸出軸的右端還設有切割刀盤；在所述底座的頂部平面還開設有沿水平方向左右延伸的底座V型凹槽，同時在位于所述第一壓塊及第二壓塊正下方的所述底座上還分別開設有第一讓位通口和第二讓位通口，在位于所述切割刀盤正下方的所述底座上還開設有第三讓位通口，在所述底座的右端還連接有沿水平方向向右延伸的橫伸縮桿，在所述橫伸縮桿上設有緊固旋鈕，并且在所述橫伸縮桿的右端還設有限位板。

上述新型建筑施工用切割機，其中在所述第三讓位通口的正下方還設有集屑箱，在所述集屑箱的底端還設有清理口，在所述清理口處還設有清理蓋體。

上述新型建筑施工用切割機，其中所述上伸縮桿的數目為兩根，且該兩根上伸縮桿分別位于所述液壓缸的左右兩側。

上述新型建筑施工用切割機，其中在所述第一壓塊及第二壓塊的底部平面上還均開設有沿水平方向左右延伸的壓塊V型凹槽。

上述新型建筑施工用切割機，其中在所述頂板的頂端還分別設有儲水盒和與所述儲水盒連接的泵體，在所述頂板的右端還鉸接有噴淋頭，并且所述泵體的出水口通過出水軟管與所述噴淋頭連接。

本發明的有益效果是：通過采用上述結構，本發明不僅操作方便快捷，而且在切割過程中能夠對型材進行有效的夾持固定，同時還可方便靈活地進行調節以滿足不同的切割長度需求。

附圖說明

為了使本發明的目的、技術方案和優點更加清楚，下面結合附圖對本發明的具體實施方式作進一步詳細的說明。

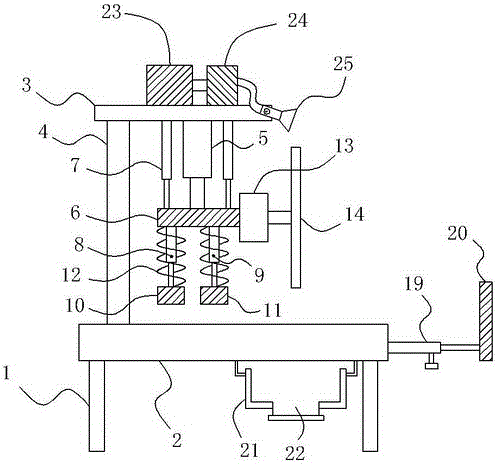

圖1是新型建筑施工用切割機的結構示意圖；圖2是圖1中底座的俯視結構示意圖。

圖中：支架1，底座2，頂板3，前支桿4，液壓缸5，支板6，上伸縮桿7，第一下伸縮桿8，第二下伸縮桿9，第一壓塊10，第二壓塊11，螺旋彈簧12，電機13，切割刀盤14，底座V型凹槽15，第一讓位通口16，第二讓位通口17，第三讓位通口18，橫伸縮桿19，限位板20，集屑箱21，清理口22，儲水盒23，泵體24，噴淋頭25。

具體實施方式

如圖1和圖2所示，一種新型建筑施工用切割機，包括支架1和設于支架1上的底座2，在底座2的上方還設有水平布置的頂板3，并且頂板3的前后兩側分別通過前支桿4和后支桿（圖中未示出）與底座2固定連接，在頂板3的底端還設有液壓缸5，液壓缸5的活塞桿豎直向下設置，并且在液壓缸5的活塞桿的底端還連接有水平設置的支板6，同時在頂板3和支板6之間還連接有至少一根豎向設置的上伸縮桿7；在支板6的底端還分別設有豎直向下延伸的第一下伸縮桿8和第二下伸縮桿9，在第一下伸縮桿8的底端和第二下伸縮桿9的底端還分別設有第一壓塊10和第二壓塊11，并且在第一下伸縮桿8和第二下伸縮桿9的外部還均套設有螺旋彈簧12，在支板6的右端還設有電機13，電機13的輸出軸沿水平方向向右設置，同時在電機13的輸出軸的右端還設有切割刀盤14；在底座2的頂部平面還開設有沿水平方向左右延伸的底座V型凹槽15，同時在位于第一壓塊10及第二壓塊11正下方的底座2上還分別開設有第一讓位通口16和第二讓位通口17，在位于切割刀盤14正下方的底座2上還開設有第三讓位通口18，在底座2的右端還連接有沿水平方向向右延伸的橫伸縮桿19，在橫伸縮桿19上設有緊固旋鈕，并且在橫伸縮桿19的右端還設有限位板20。

通過采用上述結構，在切割型材時，將型材放置于底座2的底座V型凹槽15內，然后啟動液壓缸5，帶動液壓缸5的活塞桿向下移動，先使得第一壓塊10和第二壓塊11接觸并壓緊型材，對型材進行有效的夾持固定，然后切割刀盤14繼續向下移動，從而可對型材進行切割。同時，通過調節橫伸縮桿19的伸縮長度，便可靈活調節限位板20與切割刀盤14之間的距離，這樣便方便快捷地實現了不同的切割長度。

作為優選，對于上述新型建筑施工用切割機，其中在第三讓位通口18的正下方還設有集屑箱21，以進一步保證工作現場的清潔，在集屑箱21的底端還設有清理口22，在清理口22處還設有清理蓋體。

作為進一步的優選，對于上述新型建筑施工用切割機，其中上伸縮桿7的數目為兩根，且該兩根上伸縮桿7分別位于液壓缸5的左右兩側。

作為更進一步的優選，對于上述新型建筑施工用切割機，其中在第一壓塊10及第二壓塊11的底部平面上還均開設有沿水平方向左右延伸的壓塊V型凹槽（圖中未示出），以便更加有效地對型材進行夾持限位。

作為再進一步的優選，對于上述新型建筑施工用切割機，其中在頂板3的頂端還分別設有儲水盒23和與儲水盒23連接的泵體24，在頂板3的右端還鉸接有噴淋頭25，并且泵體24的出水口通過出水軟管與噴淋頭25連接，這樣，通過噴淋頭25既可對工作現場進行清潔，還可對切割刀盤14進行冷卻。

上面結合附圖對本發明優選的具體實施方式和實施例作了詳細說明，但是本發明并不限于上述實施方式和實施例，在本領域技術人員所具備的知識范圍內，還可以在不脫離本發明構思的前提下作出各種變化。
