本發明涉及夾持工裝技術領域,具體為一種校口模夾持工裝。
背景技術:
現有技術中的校口模夾持裝置結構復雜,夾持穩定性差,導致加工效率低。
技術實現要素:
本發明的目的在于提供一種校口模夾持工裝,以解決上述背景技術中提出的問題。
為實現上述目的,本發明提供如下技術方案:一種校口模夾持工裝,包括支撐底座、第一夾持塊和第二夾持塊,所述支撐底座上端面設有橫向軌道,所述第一夾持塊和第二夾持塊底部設有與橫向軌道相匹配的滑軌,所述第一夾持塊和第二夾持塊對稱設置在支撐底座上,所述第一夾持塊上設有第一校口塊,所述第二夾持塊上設有對第一校口塊對稱的第二校口塊,所述第一夾持塊和第二夾持塊上還分別固定設置鎖緊塊,所述鎖緊塊之間通過連接桿連接,所述支撐底座下端固定在旋轉平臺上。
優選的,所述旋轉平臺包括上平臺和下平臺,所述上平臺下端面設有第一弧形凸起,所述下平臺上端面設有與第一弧形凸起對稱的第二弧形凸起,在所述第一弧形凸起和所述第二弧形凸起之間設有平面軸承,所述第一弧形凸起和所述第二弧形凸起通過平面軸承連接,所述第一弧形凸起的正中間設有第一圓孔,所述第二弧形凸起的正中間設有第二圓孔,所述第一圓孔和第二圓孔之間連接豎向旋轉軸;所述下平臺的上表面還安裝有固定件,所述固定件上安裝有滾動軸承。
優選的,所述鎖緊塊內側設置內螺紋,所述連接桿端部外壁上設有與內螺紋相匹配的外螺紋。
優選的,所述第一校口塊和第二校口塊上均設有螺栓固定孔。
與現有技術相比,本發明的有益效果是:
(1)本發明結構簡單,使用方便,其中,支撐底座上端面設有橫向軌道,第一夾持塊和第二夾持塊底部設有與橫向軌道相匹配的滑軌,第一夾持塊和第二夾持塊對稱設置在支撐底座上;采用此結構,能夠?qū)崿F(xiàn)對校口模的快速夾持,提高了加工效率。
(2)本發明中,采用的旋轉平臺能夠?qū)崿F(xiàn)360°旋轉,且穩定性好,進一步提高了校口模的加工效率。
附圖說明
圖1為本發明整體結構示意圖;

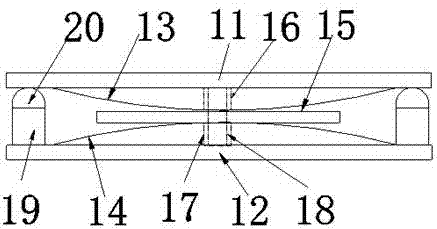

圖2為本發明的旋轉平臺結構示意圖。
具體實施方式
下面將結合本發明實施例中的附圖,對本發明實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本發明一部分實施例,而不是全部的實施例。基于本發明中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本發明保護的范圍。
請參閱圖1-2,本發明提供一種技術方案:一種校口模夾持工裝,包括支撐底座1、第一夾持塊2和第二夾持塊3,所述支撐底座1上端面設有橫向軌道4,所述第一夾持塊2和第二夾持塊3底部設有與橫向軌道相匹配的滑軌5,采用此結構,能夠?qū)崿F(xiàn)對校口模的快速夾持,提高了加工效率;所述第一夾持塊2和第二夾持塊3對稱設置在支撐底座1上,所述第一夾持塊2上設有第一校口塊6,所述第二夾持塊3上設有對第一校口塊6對稱的第二校口塊7,第一校口塊6和第二校口塊7上均設有螺栓固定孔21;所述第一夾持塊2和第二夾持塊3上還分別固定設置鎖緊塊8,所述鎖緊塊8之間通過連接桿9連接,鎖緊塊8內側設置內螺紋,所述連接桿9端部外壁上設有與內螺紋相匹配的外螺紋;所述支撐底座1下端固定在旋轉平臺10上。
本發明中,旋轉平臺10包括上平臺11和下平臺12,所述上平臺11下端面設有第一弧形凸起13,所述下平臺12上端面設有與第一弧形凸起13對稱的第二弧形凸起14,在所述第一弧形凸起13和所述第二弧形凸起14之間設有平面軸承15,所述第一弧形凸起13和所述第二弧形凸起14通過平面軸承15連接,所述第一弧形凸起13的正中間設有第一圓孔16,所述第二弧形凸起14的正中間設有第二圓孔17,所述第一圓孔16和第二圓孔17之間連接豎向旋轉軸18;所述下平臺12的上表面還安裝有固定件19,所述固定件19上安裝有滾動軸承20。本發明中,采用的旋轉平臺能夠?qū)崿F(xiàn)360°旋轉,且穩定性好,進一步提高了校口模的加工效率。
盡管已經示出和描述了本發明的實施例,對于本領域的普通技術人員而言,可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本發明的范圍由所附權利要求及其等同物限定。
