本發明涉及電機制造技術領域，具體而言，涉及一種工裝滑導機構。

背景技術：

罩極式電動機是單向交流電動機中最簡單的一種電動機，通常采用籠型斜槽鑄鋁轉子。根據定子外形結構的不同，罩極電動機分為凸極式和隱極式兩種。其中凸極式罩極電動機的定子鐵心外形為方形、矩形或圓形的磁場框架，磁極凸出，每個磁極上均設置有1個或多個起輔助作用的短路銅環，即罩極繞組。工作時，凸極磁極上的集中繞組作為主繞組。當主繞組通電后，罩極繞組也會產生感應電流，使定子磁極被罩極繞組罩住部分的磁通由未罩部分向被罩部分的方向旋轉。本發明所涉及的罩極電機的定子包含設置有兩組短路環和層疊設置的矽鋼片，在層疊設置的矽鋼片上設置短路環的加工流程中，短路環的彎折、焊接加工以及整形是罩極式單相異步電機生產中的主要工序，在短路銅環安裝的時候，通常是由人手對銅環進行插裝，此過程消耗大量的人力和時間，容易造成人力資源的浪費，因此需要有機械手對銅環進行插裝，在插裝過程中，為了保證生產線的流暢，需要一種滑導機構引導工裝，使定子能在生產線上實現短暫停留。

技術實現要素：

本發明旨在至少在一定程度上解決相關技術中的上述技術問題之一。為此，本發明提出一種工裝滑導機構，結構簡單，便于引導工裝的移動，使定子在滑導上實現短暫停留和流暢的運輸，符合插裝銅環的生產要求。

為實現上述目的，本發明的技術方案如下：

一種工裝滑導機構，包括底板，底板上安裝有分置于底板兩側上的第一滑導裝置和第二滑導裝置，第一滑導裝置和第二滑導裝置的端部連接有導槽板，第一滑導裝置包括滑導板，以及滑導板的兩側設置有高于滑導板的擋邊，滑導板的中部設置有多個可上下伸縮的、用于阻擋工裝運動的擋柱，第二滑導裝置上設置有用于傳輸工裝的傳送帶。

根據上述技術方案進行進一步的改進，滑導板下方安裝有驅動缸，擋柱安裝在驅動缸的伸出端。

根據上述技術方案進行進一步的改進，擋邊上設置有作用于工裝的、用于工裝定位的彈性壓柱。

根據上述技術方案進行進一步的改進，第二滑導裝置上設置有位于傳送帶下方的、用于承托工裝的托板。

根據上述技術方案進行進一步的改進，傳送帶設置為環狀，并套接安裝在托板上，托板的下方設置有安裝在第二滑導裝置上的、用于調節傳送帶的張緊輪。

本發明的有益效果是：本發明通過在底板上安裝有分置于底板兩側上的第一滑導裝置和第二滑導裝置，第一滑導裝置和第二滑導裝置的端部連接有導槽板，第一滑導裝置包括滑導板，以及滑導板的兩側設置有高于滑導板的擋邊，滑導板的中部設置有多個可伸出的、用于阻擋工裝運動的擋柱，第二滑導裝置上設置有用于傳輸工裝的傳送帶。在插裝過程中，保證了生產線的流暢，使定子能在生產線上實現短暫停留，符合機械化插裝的要求，代替了傳統工藝中由人手插裝，可提高插裝的效率和質量。

附圖說明

以下結合附圖和實例作進一步說明。

圖1是本發明的結構示意圖。

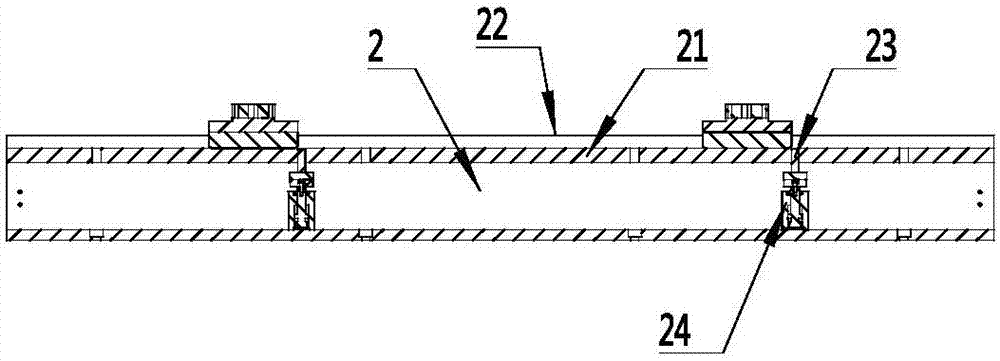

圖2是本發明中的第一滑導裝置的結構示意圖。

圖3是本發明中的第二滑導裝置的結構示意圖。

具體實施方式

下面詳細描述本發明的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本發明，而不能理解為對本發明的限制。

參照?qǐng)D1至圖3，一種工裝滑導機構，包括底板1，底板1上安裝有分置于底板1兩側上的第一滑導裝置2和第二滑導裝置3，第一滑導裝置2和第二滑導裝置3的端部連接有導槽板4，第一滑導裝置2包括滑導板21，以及滑導板21的兩側設置有高于滑導板21的擋邊22，滑導板21的中部設置有多個可上下伸縮的、用于阻擋工裝運動的擋柱23，第二滑導裝置3上設置有用于傳輸工裝的傳送帶33。在工作過程中，工裝在第一滑導裝置2上通過機械手撥動前進，當?shù)竭_(dá)插裝機械手下方時，擋柱23伸出阻擋工裝的移動，此時工裝在第一滑導裝置2上短暫停留，便于插裝機械手對工裝上的工件進行插裝銅環的工藝，當插裝完成后，機械手繼續移動工裝，通過導槽板4滑動到第二滑導裝置3上，通過第二滑導裝置3上的傳送帶33自動傳輸工裝到下一個工藝區。

根據上述技術方案進行進一步的改進，滑導板21下方安裝有驅動缸24，擋柱23安裝在驅動缸24的伸出端。作為優選，驅動缸24設置為氣缸，利用氣缸控制擋柱23的伸縮，快捷方便。

根據上述技術方案進行進一步的改進，為了便于工裝的固定，防止在插裝過程中產生位移，影響插裝的效率，擋邊22上設置有作用于工裝的、用于工裝定位的彈性壓柱25，工裝的側部設置有與彈性壓柱25相作用的定位孔。

根據上述技術方案進行進一步的改進，為了防止工裝壓壞傳送帶33，影響傳送的效率，第二滑導裝置3上設置有位于傳送帶33下方的、用于承托工裝的托板31。

根據上述技術方案進行進一步的改進，傳送帶33設置為環狀，并套接安裝在托板31上，托板31的下方設置有安裝在第二滑導裝置3上的、用于調節傳送帶33的張緊輪32。通過張緊輪32拉近傳送帶33，可保證傳送帶33傳送的效率。

在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

在本發明中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

在本發明中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。此外，本領域的技術人員可以將本說明書中描述的不同實施例或示例進行接合和組合。

盡管上面已經示出和描述了本發明的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本發明的限制，本領域的普通技術人員在本發明的范圍內可以對上述實施例進行變化、修改、替換和變型。
