本發明涉及一種用于工具、尤其是用于刀具的支承裝置。

背景技術：

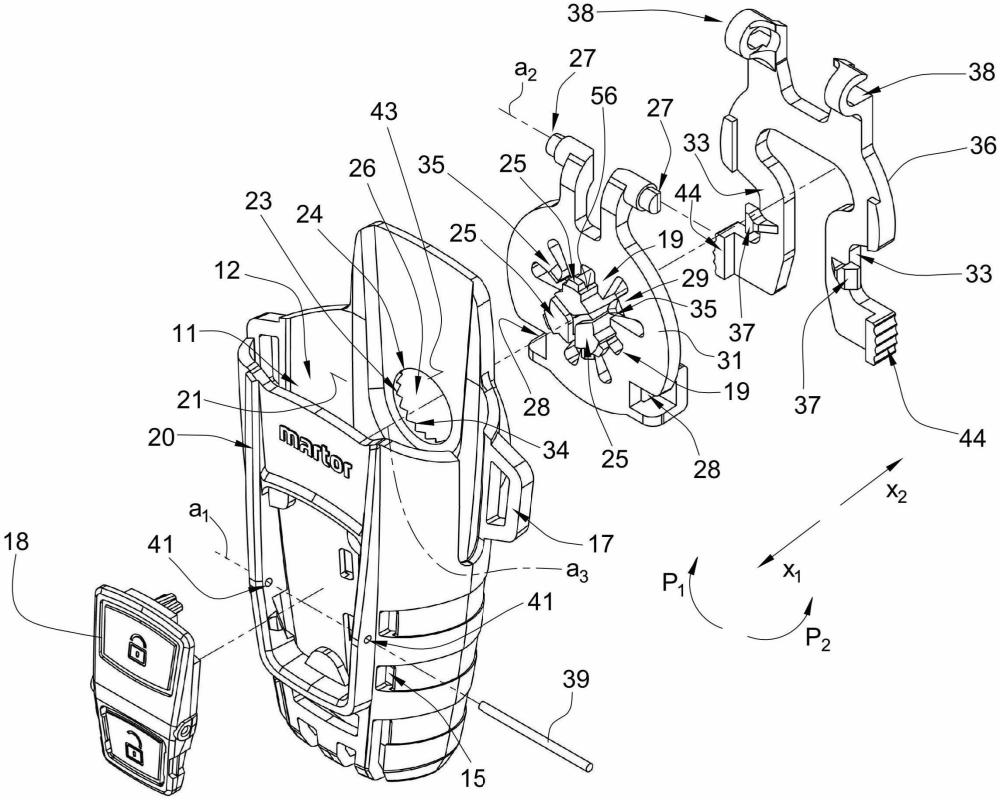

1、這樣的支承裝置由公開的在先使用已知。支承裝置具有包括用于接納刀具的接納空間的接納裝置。通過開口，刀具可以導入接納空間中。所述接納裝置具有用于將接納裝置保持在衣服、例如帶上的保持裝置。刀具可以插入接納空間中并且從該接納空間中取出。所述刀具僅松動地接納在支承裝置中。

2、在手工業的工作中不少見的是，占據工作位置，其中，用于將工具導入接納裝置的接納空間中的開口不向上指向，亦即接納裝置不豎直定向。在該情況中亦或在使用者的突然的運動時，所述工具會從接納裝置中脫出。所述支承裝置例如也可以相對于固定裝置可調節、尤其是可轉動，以便使接納裝置與確定的身體姿態和工作位置適配。在該情況中也存在工具脫出的危險。例如在支架上工作時，工具這時會落下并且傷害其他人或丟失。此外，工具可以在脫出時傷害使用者。

技術實現思路

1、本發明的任務是提供一種支承裝置，在所述支承裝置中，所述工具可靠地保持在支承裝置中并且可靠阻止對使用者以及第三方的傷害。

2、所述任務通過具有權利要求1的特征的支承裝置解決。

3、用于工具的支承裝置具有接納裝置，所述接納裝置包括接納空間和用于將所述工具至少部分地接納到所述接納空間中的導入開口。當所述工具處于其在接納空間中的座中時，例如所述工具的一部分從所述接納空間中伸出。所述工具于是可以為了從接納空間中取出而容易地由使用者抓住。保持裝置構成用于連接接納裝置與固定裝置。借助所述固定裝置，接納裝置例如在衣服、如帶上或在家具、例如機器的保持裝置上的支撐和固定是可能的。

4、為所述接納裝置配置阻止裝置，所述阻止裝置借助操縱裝置在阻止位置和釋放位置之間可運動。利用所述阻止裝置，所述工具在所述支承裝置中能夠可脫開地鎖定。在所述阻止位置中，鎖止件這樣接合到用于將刀具從接納空間中取出的運動軌道中，使得刀具不可以從接納空間中被去除。

5、利用按照本發明的支承裝置，當阻止裝置處于阻止位置中時，可以可靠阻止所述工具從接納裝置中意外地運動出來。在釋放位置中，工具從接納裝置的接納空間中的容易的取出是可能的，因為不需要將工具夾緊或卡鎖在接納裝置中。對使用者以及第三方的傷害以及工具的丟失因此不可能。

6、所述操縱裝置例如具有按鈕，所述按鈕具有至少一個操縱區域，以便使所述阻止裝置在所述阻止位置和所述釋放位置之間運動。所述按鈕例如設置在接納裝置上。所述工具例如具有僅一個操縱區域。這時通過所述一個操縱區域控制阻止位置和釋放位置。例如對操縱區域的一次的操縱將阻止裝置從釋放位置置于阻止位置中并且對操縱區域的再次的操縱將阻止裝置從阻止位置置于釋放位置中。

7、例如所述按鈕具有兩個操縱區域，其中，第一操縱區域構成用于操縱阻止位置并且第二操縱區域構成用于操縱釋放位置。當存在用于操縱阻止位置和釋放位置的單獨的操縱區域時，使用者對于其將阻止裝置通過操縱相應的區域置于怎樣的狀態中不存在懷疑。

8、所述按鈕例如通過平移的偏移和/或通過旋轉可在所述阻止位置和釋放位置之間運動。也考慮由平移的偏移和旋轉構成的混合運動，以便進行按鈕的調節。在平移的偏移時，按鈕例如平行于接納裝置的壁面移動或備選地垂直于壁面運動。在旋轉的調節中，所述按鈕圍繞偏轉軸運動，所述偏轉軸例如支撐在接納部上或由該接納部形成。

9、所述按鈕例如可運動到穩定的第一位置和穩定的第二位置中，其中，所述阻止位置配置給第一位置并且所述釋放位置配置給第二位置。穩定的位置在本發明的意義上表示，所述按鈕保留在其調設到的位置中。例如要克服的阻力可以阻止，按鈕意外地從調設的位置運動到另一個位置中。例如所述接納部具有結構，當按鈕在第一位置和第二位置之間調節時，所述結構設置在按鈕的配合結構的運動軌道中。所述結構和/或配合結構可柔性地變形，從而配合結構通過克服變形力可以經過所述結構。

10、按鈕在阻止位置和釋放位置中的穩定的狀態有助于提高的安全性，因為使用者可以將工具在釋放位置中輕易地設置在接納裝置的接納空間中或將所述工具從接納裝置取出。在導入或從接納空間中的取出期間，無須操縱按鈕。在阻止位置中確保，阻止裝置不從阻止位置中運動出來。

11、所述按鈕例如可在阻止位置和/或釋放位置中鎖緊。按鈕于是不會意外地從調設的位置中運動出來。通過鎖緊裝置進行鎖緊，所述卡鎖裝置例如具有配置給按鈕的第一鎖緊機構和配置給接納裝置的第二鎖緊機構。

12、所述按鈕例如構成為雙臂的杠桿，其中，兩個操縱區域通過偏轉軸彼此分開。所述按鈕圍繞偏轉軸可在阻止位置和釋放位置之間偏轉。根據操縱哪個操縱區域，按鈕偏轉并且運動到阻止位置或釋放位置中。

13、按鈕的第一操縱區域例如相對于第二操縱區域較大地構成。以這種方式，使用者可以較容易地識別操縱區域并且將其配置給相應的功能。當例如較大的操縱區域配置給阻止位置時，使用者可以基于較大的操縱面也更容易地在所述接納空間中定位，因為該面可更容易地被操作。

14、例如按鈕設置在接納裝置的外側上。不僅當支承裝置攜帶在人身上時，而且當支承裝置固定在家具中時，利用這些特征，容易的并且人體工程學的操縱是可能的，因為所述按鈕可良好地接近。

15、所述按鈕例如設置在背離保持裝置的外側上。從所述保持裝置背離的側是接納裝置的周面的不具有保持裝置的側。

16、所述按鈕例如與第一阻止機構、例如阻止銷直接或間接連接，所述第一阻止機構可運動到所述工具的運動軌道中，以便阻止工具沿拆卸方向從接納空間中的運動。第一阻止機構與工具的第二阻止機構共同作用，以便將工具鎖定在接納空間中。當按鈕間接與第一阻止機構連接時，例如依賴于按鈕的位置，機械裝置使第一阻止機構在阻止位置和釋放位置之間運動。如果按鈕直接與第一阻止機構連接，則所述第一阻止機構例如可以固定在按鈕上或與該按鈕一件式地構成。在該情況中，第一阻止機構直接通過按鈕的運動一起運動。第一阻止機構這樣嵌接到接納空間中，使得所述工具在沿拆卸方向從所述接納裝置的接納空間中的運動中與其相撞，從而阻止進一步的運動。

17、第一阻止機構的至少一個區域例如通過所述接納裝置的壁的開口可運動到所述接納空間中。第一阻止機構可以例如在釋放位置中至少部分地設置在接納空間外并且在阻止位置中至少部分地設置在接納空間內。為了能夠實現從一個位置到另一個位置中的該運動，接納裝置的壁例如具有開口，所述開口由第一阻止機構穿過，并且第一阻止機構可在所述開口中運動。

18、例如所述接納裝置具有觸覺的識別機構，以便通過觸摸定位所述按鈕在所述接納裝置上的布置結構和/或用于操縱阻止位置和釋放位置的相應的區域。于是，可能的是，觸摸在接納裝置上的按鈕，而不用瞄準支承裝置。這樣的觸覺的識別機構例如可以是按鈕的突出的邊緣或在按鈕上或在按鈕的相應的區域上通過觸摸可再次識別的結構，所述區域例如是用于阻止的區域或用于釋放的區域。

19、所述工具例如作為刀具構成或具有刀具。

20、按照第二方面，本發明也涉及一種具有支承裝置以及工具的設備。

21、本發明的任務是，提供一種設備，所述設備能夠實現所述刀具的阻止裝置的簡單的操作。

22、該任務通過具有權利要求15的特征的設備解決。

23、所述設備具有按照本發明的第一方面的支承裝置以及工具。支承裝置的第一阻止機構與所述工具的外表面共同作用并且形成控制裝置，利用所述控制裝置可控制所述阻止裝置。利用控制裝置可以這樣控制阻止裝置，使得該阻止裝置例如調節到阻止位置或釋放位置中。例如第一阻止機構具有突出部或凸出的銷。第一阻止機構的一個區域在導入工具、例如刀具時與所述外表面進入接觸中。外表面的構成這時與銷的構成一起控制阻止裝置、尤其是阻止裝置的按鈕的運動。例如按鈕分別具有用于阻止位置和用于釋放位置的穩定的位置并且在其間具有死點，按鈕必須運動經過所述死點，以便到達阻止位置和釋放位置的相應另一個位置。

24、按照一種實施形式，第一阻止機構和所述外表面構成為，使得-當所述阻止裝置處于所述阻止位置中時-在所述工具導入所述接納空間中、尤其是所述接納空間的接納座中時，所述阻止裝置保留在阻止位置中，并且所述工具被鎖定。例如按鈕僅這么多地從阻止位置中運動出來，使得所述工具可以經過第一阻止機構并且第一阻止機構這時可以運動到與所述工具的第二阻止機構的嵌接中，從而所述工具鎖定在所述接納空間中。在此例如不越過在所述阻止位置和所述釋放位置之間構成的死點。

25、備選于在之前的段落中說明的實施方式或附加于此，第一阻止機構和所述外表面構成為，使得-當所述阻止裝置處于釋放位置中時-在所述工具導入所述接納空間中時，所述阻止裝置運動到阻止位置中并且所述工具被鎖定。例如所述外表面的另一個區域與第一阻止機構共同作用。在該情況中，例如按鈕越過死點從釋放位置運動到阻止位置中。

26、按照一種相對于前述實施方式備選的實施方式，第一阻止機構和所述外表面構成為，使得在所述工具導入所述接納空間中時，所述阻止裝置從阻止位置運動到釋放位置中。按照該實施方式，阻止裝置在刀具導入接納空間中時自動從阻止位置運動到釋放位置中，從而所述工具隨后通過操縱按鈕可鎖定。如果所述阻止裝置處于釋放位置中，則所述工具的導入對所述阻止裝置的位置沒有作用。
