本發明涉及高效過濾器壓實，具體為一種過濾器壓實設備。

背景技術：

1、市場上有一些高效過濾器壓制系統，通常分兩級甚至三級工作。這些系統雖然在減少體積方面非常有效，但也有很大的缺點，在放射性場所，hepa過濾器會積累極不穩定的放射性和污染物，因此最普遍的更換系統是bibo(袋進袋出)系統，即過濾器裝在一個塑料袋中，然后再裝在替代它的新過濾器的紙箱中。bibo更換過程采用通用程序。現有的系統無法直接處理高效過濾器，因為這些過濾器都存放在核設施和放射性場所：即用原來的袋子包裝，并放在更換過濾器的紙箱內?，F有的壓實系統產生的壓實餅非常危險，因為其中積聚的所有粉末狀和高揮發性廢物都懸浮和暴露在外面，而且這些壓餅在運送管理時沒有經過密封處理，在這些壓縮過程之后，由于壓餅的可分離污染程度很高，因此必須在熱室中進行處理，這使得最終容器內的管理、處理和分類變得更加復雜，且高效過濾器的外部尺寸非常大，單個操作員很難搬運。

技術實現思路

1、本發明的目的在于提供一種過濾器壓實設備，以解決上述背景技術中提出的現有的壓實系統產生的壓餅非常危險，因為其中積聚的所有粉末狀和高揮發性廢物都懸浮和暴露在外面，而且這些壓餅在運送管理時沒有經過密封處理，且高效過濾器的外部尺寸非常大，單個操作員很難搬運的問題。

2、為實現上述目的，本發明提供如下技術方案：一種過濾器壓實設備，包括壓實設備、原裝高效過濾器、顆粒容器、裝載龍門、下結構壓實室、上結構壓實室、過濾器裝載艙門、夯實機和壓實驅動裝置、壓餅容器提取小車、通風、密封系統、臺蓋、裝載龍門和托盤，所述臺蓋和托盤均安裝在濾器壓餅儲存容器上，所述原裝高效過濾器、顆粒容器、裝載龍門、下結構壓實室、上結構壓實室、過濾器裝載艙門、夯實機和壓實驅動裝置、壓餅容器提取小車、通風、密封系統均安裝在壓實設備上，所述裝載龍門的上部垂直安裝有100tn壓實缸和壓實機導向系統，所述裝載龍門上安裝有氣缸一，所述托盤上部一側安裝有氣缸二，靠近所述氣缸二的位置安裝有羅塔柱，靠近所述羅塔柱的位置安裝有壓力閥，靠近所述托盤的位置安裝有提取機構。

3、作為本發明的一種優選技術方案，所述氣缸一的下部安裝有l形板，靠近所述壓力閥的下部設置有液壓缸，所述裝載龍門內側設置有兩個線性磨擦襯套。

4、作為本發明的一種優選技術方案，靠近所述提取機構的一側安裝有長凳。

5、作為本發明的一種優選技術方案，所述裝載龍門的上部兩側均貫穿有圓柱形支撐桿。

6、作為本發明的一種優選技術方案，兩個所述圓柱形支撐桿的下部均設置有壓實板，所述壓實板的上部安裝有沖孔砧，所述沖孔砧的上部安裝有無潤滑軸承，靠近所述沖孔砧和無潤滑軸承的一側設置有橋架。

7、作為本發明的一種優選技術方案，所述裝載龍門上可拆卸連接有多個側門固定螺母，所述裝載龍門的上部位于兩個圓柱形支撐桿之間設置有多個側門固定螺釘。

8、作為本發明的一種優選技術方案，靠近所述沖孔砧的位置設置有通風槽一，靠近所述壓實板的位置設置有通風槽二，靠近所述提取機構的位置設置有通風槽三。

9、與現有技術相比，本發明的有益效果是：

10、通過采用icfc技術的壓縮機包括壓實設備、原裝高效過濾器、顆粒容器、裝載龍門、下結構壓實室、上結構壓實室、過濾器裝載艙門、夯實機和壓實驅動裝置、壓餅容器提取小車、通風和密封系統。將高效過濾器直接裝入密封袋和替代過濾器的新過濾器紙箱的壓縮系統；該系統可將多個高效過濾器直接壓縮在容器內，以便永久存放；通過保持壓實顆粒和壓實室內部的壓力來覆蓋最終容器的系統；取出裝有完全覆蓋壓餅的容器；利用動力橫向結構側壁吸收壓實過程中產生的側向力；通過將廢過濾器自動送入壓實機，最大限度地減少了設備正常運行時的直接干預，從而提高了操作員的安全性；工藝的優化不僅帶來了經濟效益，更重要的是減少了操作人員受到的輻射。

技術特征：

1.一種過濾器壓實設備，包括壓實設備、原裝高效過濾器、過濾器壓餅儲存容器、裝載龍門(15)、下結構壓實室、上結構壓實室、過濾器裝載艙門、壓實機和壓實驅動裝置、壓實餅容器提取小車、通風、密封系統、臺蓋、裝載龍門(15)和托盤(22)，其特征在于：所述臺蓋和托盤(22)均安裝在原裝高效過濾器上，所述原裝高效過濾器、壓餅儲存容器、裝載龍門(15)、下結構壓實室、上結構壓實室、過濾器裝載艙門、夯實機和壓實驅動裝置、壓實餅容器提取小車、通風、密封系統均安裝在壓實設備上，所述裝載龍門(26)的上部垂直安裝有100tn壓實缸和壓實機導向系統，所述裝載龍門(26)上安裝有氣缸一(1)，所述托盤(22)上部一側安裝有氣缸二(11)，靠近所述氣缸二(11)的位置安裝有羅塔柱(10)，靠近所述羅塔柱(10)的位置安裝有壓力閥(6)，靠近所述托盤(22)的位置安裝有提取機構(20)。

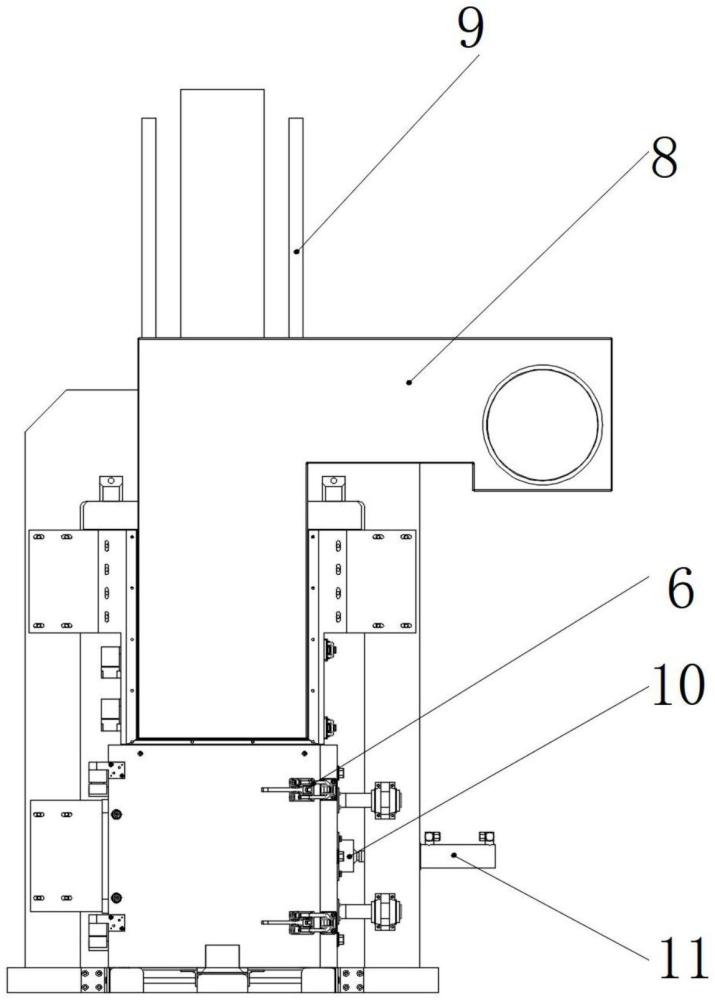

2.根據權利要求1所述的一種過濾器壓實設備，其特征在于：所述氣缸一(1)的下部安裝有l形板(8)，靠近所述壓力閥(6)的下部設置有液壓缸(4)，所述裝載龍門(15)內側設置有兩個線性摩擦襯套(3)。

3.根據權利要求1所述的一種過濾器壓實設備，其特征在于：靠近所述提取機構(20)的一側安裝有長凳(21)。

4.根據權利要求1所述的一種過濾器壓實設備，其特征在于：所述裝載龍門(26)的上部兩側均貫穿有圓柱形支撐桿(9)。

5.根據權利要求3所述的一種過濾器壓實設備，其特征在于：兩個所述圓柱形支撐桿(9)的下部均設置有壓實板(19)，所述壓實板(19)的上部安裝有沖孔砧(18)，所述沖孔砧(18)的上部安裝有無潤滑軸承(17)，靠近所述沖孔砧(18)和無潤滑軸承(17)的一側設置有橋架(16)。

6.根據權利要求1所述的一種過濾器壓實設備，其特征在于：所述裝載龍門(26)上可拆卸連接有多個側門固定螺母(5)，所述裝載龍門(15)的上部位于兩個圓柱形支撐桿(9)之間設置有多個側門固定螺釘(7)。

7.根據權利要求5所述的一種過濾器壓實設備，其特征在于：靠近所述沖孔砧(18)的位置設置有通風槽一(12)，靠近所述壓實板(19)的位置設置有通風槽二(13)，靠近所述提取機構(20)的位置設置有通風槽三(14)。

技術總結
本發明公開了一種過濾器壓實設備，包括壓實設備、原裝高效過濾器、過濾器壓餅儲存容器、裝載龍門、下結構壓實室、上結構壓實室、過濾器裝載艙門、夯實機和壓實驅動裝置、壓餅容器提取小車、通風、密封系統、臺蓋、裝載龍門和托盤，所述臺蓋和托盤均安裝在濾器壓餅儲存容器上，本發明通過保持壓實餅和壓實室內部的壓力來覆蓋最終容器的系統；取出裝有完全充滿桶餅的容器；利用動力橫向結構側壁吸收壓實過程中產生的側向力；通過將廢過濾器自動送入壓實機，最大限度地減少了設備正常運行時的直接干預，從而提高了操作員的安全性；工藝的優化不僅帶來了經濟效益，更重要的是減少了操作人員受到的輻射。

技術研發人員：王偉,弗朗西斯科·貝爾納爾·馬丁內斯,尼卡西奧·加西亞·穆埃拉斯,曼努埃爾·加西亞·戈麥斯,胡安·何塞·阿拉貢·洛薩諾,何塞·胡利安·塞拉諾·馬爾蒂諾,田霖,安田鑫,王星宇,焦興乾
受保護的技術使用者：核海國際環保（上海）有限公司
技術研發日：
技術公布日：2025/4/28
