本技術涉及成型裝置，具體涉及一種隔溫卷簾門底梁的成型裝置。

背景技術：

1、卷簾門底梁，安裝在卷簾門的底部，一方面可以起到支撐卷簾門的作用，另一方面通過設置在其兩端的滑塊與導軌相配合，對卷簾門升降過程起到限位和導向作用，是卷簾門的重要部件之一。卷簾門底梁的加工通常會采用上下模合模的方式進行成型加工，現有的部分成型裝置在成型完畢后將底梁從下模具中取出重新裝填，操作起來較為不便加工效率有提升的空間。

技術實現思路

1、本實用新型的目的在于提供一種隔溫卷簾門底梁的成型裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種隔溫卷簾門底梁的成型裝置，包括加工臺，所述加工臺的上端中部設有中心柱，所述中心柱的外側通過軸承連接有底板，所述底板的上端四角設有底座，左右相對的所述底座中轉動連接有轉軸，所述轉軸上設有翻板，所述翻板的上端設有下模具，所述加工臺的上端設有龍門架，所述龍門架的上端設有第一液壓缸，所述第一液壓缸的輸出端設有上模具，所述上模具與后側的所述下模具上下對應，所述龍門架的左右兩端下部均設有第二液壓缸，所述第二液壓缸的輸出端設有定位推板，所述加工臺的前部且在所述底板的前側開設有料孔，所述加工臺的下方放置有集料箱。

3、優選的，所述翻板上左右對稱開設有條孔，所述條孔中轉動連接有正反絲桿，所述正反絲桿的遠離所述轉軸的一端設有把手，所述正反絲桿的外側前后對稱螺紋連接有夾持塊。

4、優選的，所述定位推板的上端前后對稱設有豎板，所述豎板的外側套有方套，所述方套遠離所述龍門架的一端設有萬向球。

5、與現有技術相比，本實用新型的有益效果是：在底板上前后設置有兩個中心對稱的下模具，通過轉動底板能夠將前后兩個下模具調換，在后側的下模具中進行合模成型加工，在前側的下模具中進行材料的裝卸，兩項工作能夠同時進行來提高裝置的加工效率，可以通過翻轉前側的翻板將前側的下模具翻到料孔之上，使下模具中成型的材料下落到集料箱中，以便于進行裝卸工作。

技術特征：

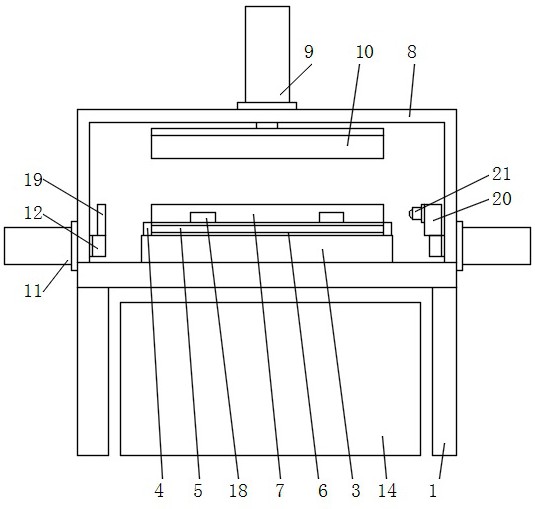

1.一種隔溫卷簾門底梁的成型裝置，包括加工臺（1），其特征在于：所述加工臺（1）的上端中部設有中心柱（2），所述中心柱（2）的外側通過軸承連接有底板（3），所述底板（3）的上端四角設有底座（4），左右相對的所述底座（4）中轉動連接有轉軸（5），所述轉軸（5）上設有翻板（6），所述翻板（6）的上端設有下模具（7），所述加工臺（1）的上端設有龍門架（8），所述龍門架（8）的上端設有第一液壓缸（9），所述第一液壓缸（9）的輸出端設有上模具（10），所述上模具（10）與后側的所述下模具（7）上下對應，所述龍門架（8）的左右兩端下部均設有第二液壓缸（11），所述第二液壓缸（11）的輸出端設有定位推板（12），所述加工臺（1）的前部且在所述底板（3）的前側開設有料孔（13），所述加工臺（1）的下方放置有集料箱（14）。

2.根據權利要求1所述的一種隔溫卷簾門底梁的成型裝置，其特征在于：所述翻板（6）上左右對稱開設有條孔（15），所述條孔（15）中轉動連接有正反絲桿（16），所述正反絲桿（16）的遠離所述轉軸（5）的一端設有把手（17），所述正反絲桿（16）的外側前后對稱螺紋連接有夾持塊（18）。

3.根據權利要求1所述的一種隔溫卷簾門底梁的成型裝置，其特征在于：所述定位推板（12）的上端前后對稱設有豎板（19），所述豎板（19）的外側套有方套（20），所述方套（20）遠離所述龍門架（8）的一端設有萬向球（21）。

技術總結
本技術公開了一種隔溫卷簾門底梁的成型裝置，涉及成型裝置技術領域，包括加工臺，所述加工臺的上端中部設有中心柱，所述中心柱的外側通過軸承連接有底板，所述底板的上端四角設有底座，左右相對的所述底座中轉動連接有轉軸，所述轉軸上設有翻板，所述翻板的上端設有下模具，所述加工臺的上端設有龍門架。本技術在底板上前后設置有兩個中心對稱的下模具，通過轉動底板能夠將前后兩個下模具調換，在后側的下模具中進行合模成型加工，在前側的下模具中進行材料的裝卸，兩項工作能夠同時進行來提高裝置的加工效率，可以通過翻轉前側的翻板將前側的下模具翻到料孔之上，使下模具中成型的材料下落到集料箱中，以便于進行裝卸工作。
