本技術涉及擠壓成形模具，具體為一種薄壁鋁合金精密擠壓成形模具。

背景技術：

1、合金板材廣泛應用于多種領域，鋁合金密度低，但強度比較高，接近或超過優質鋼，塑性好，可加工成各種型材，具有優良的導電性、導熱性和抗蝕性，工業上廣泛使用，市場上不少的五金件都是鋁合金沖壓而成的。

2、經檢索，專利號為cn217142053u，名稱為一種薄壁鋁合金精密擠壓成形模具的實用新型，包括支撐機構、限制機構、凸模和凹模，通過研究分析發現，雖然具有被擠壓時兩端不易上翹的優點，但是，在一定程度上還存在以下缺點。

3、如，只能對鋁合金板的兩端進行壓持固定，不能對其前后兩側進行壓持固定，導致在擠壓成形時仍然存在翹起的問題，并且通過電機的驅動，在螺紋桿轉動帶動升降塊、推桿和推板上移，將成型后的鋁合金件從凹模內頂出，不能在液壓缸回縮下直接將工件頂出，操作的連續性差，同時增加了電力的消耗，為了解決以上的技術問題，為此我們?cè)O(shè)計出一種薄壁鋁合金精密擠壓成形模具。

技術實現思路

1、本實用新型的目的在于提供一種薄壁鋁合金精密擠壓成形模具，具備四角壓持防翹和便于頂出的優點，解決了只能對鋁合金板的兩端進行壓持固定，不能對其前后兩側進行壓持固定，并且通過電機的驅動，將成型后的鋁合金件從凹模內頂出，不能在液壓缸回縮下直接將工件頂出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種薄壁鋁合金精密擠壓成形模具，包括臺體，所述臺體頂部的后側通過螺栓固定連接有機架，所述機架的頂部通過螺栓和螺母貫穿固定安裝有液壓缸，所述液壓缸的輸出端通過螺栓固定連接有上模具，所述臺體的頂部通過螺栓固定連接有下模具，所述液壓缸和臺體的表面安裝有頂升機構，所述液壓缸的表面安裝有防翹機構。

3、優選的，所述頂升機構包括u型板，所述u型板的上端通過螺栓與液壓缸的輸出端固定連接，所述u型板的下端貫穿機架和臺體并延伸至臺體的內腔，所述u型板下端的底部滑動貫穿設置有方桿，所述下模具內腔的底部對接放置有頂件，所述方桿的頂端滑動貫穿臺體和下模具并與頂件的底部焊接，所述方桿表面的頂部套設焊接有限位板，所述方桿上端的表面活動套設有彈簧一，所述彈簧一的兩端分別與臺體的內壁和限位板的頂部固定連接。

4、優選的，所述防翹機構包括輥框，所述輥框的數量為八個，其中下部的四個分別通過支座固定連接于臺體頂部的四角，八個輥框的內壁均通過軸承轉動鑲嵌連接有圓輥，所述液壓缸的輸出端通過螺栓固定連接有連接板，所述連接板的數量為四個，四個連接板的頂部均滑動貫穿設置有限位桿，上部的四個輥框分別對應焊接在相應的限位桿的底端，所述限位桿的表面活動套設有彈簧二，所述彈簧二的兩端分別與連接板和上部的輥框的一側固定連接。

5、優選的，所述限位桿的頂端焊接有限位塊，下部的輥框內的圓輥的上表切面與下模具的頂部齊平。

6、優選的，所述臺體頂部的右側和后側均安裝有定位機構，所述定位機構包括導軌，所述導軌的底部通過螺栓與臺體的頂部固定連接，所述導軌的表面滑動卡接有滑塊，所述滑塊的頂部焊接有定位板，所述滑塊的頂部螺紋鑲嵌連接有固定螺栓。

7、優選的，所述機架和臺體的背面均開設有與u型板相適配的移動孔，所述臺體正面的兩側均通過合頁轉動連接有箱門。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過將鋁合金置于下模具上，使鋁合金板的底部與下模具和下部的圓輥的表面接觸對其進行支撐，控制液壓缸的伸長，使上模具、防翹機構和u型板下移，防翹機構下移使其上的上部圓輥先與鋁合金板的頂部接觸，隨著連接板的下移彈簧二進行壓縮，在其施力的作用下使上部的圓輥對鋁合金進行壓持，隨著上模具的下移在下模具的配合下進行擠壓成形，并在圓輥的設計下對鋁合金板壓持的同時，不會阻礙擠壓成形時的移動，進而具備能夠避免鋁合金板在擠壓成型時翹起的優點，同時防翹機構的四角安裝，能夠?qū)︿X合金板進行更好的壓持防翹，使鋁合金板的四側得到完整的限制，提高加工的質量。

10、2、本實用新型通過控制液壓缸的回縮，使連接板和上部的輥框和圓輥上移，以及帶動u型板上移，使液壓缸回縮到初始位置時，繼續控制液壓缸的回縮使u型板上移與限位板接觸，使其推動限位板、方桿和頂件上移，進而具備能夠?qū)⒊尚偷墓ぜ敵瞿＞邇?nèi)的優點，在頂出的過程中彈簧一進行壓縮，然后便于將工件取出，再控制液壓缸的回縮使上模具恢復到初始位置，在彈簧一回彈的作用下使限位板和方桿下移，將頂件對接復位在下模具內的凹槽內，便于后續的使用。

技術特征：

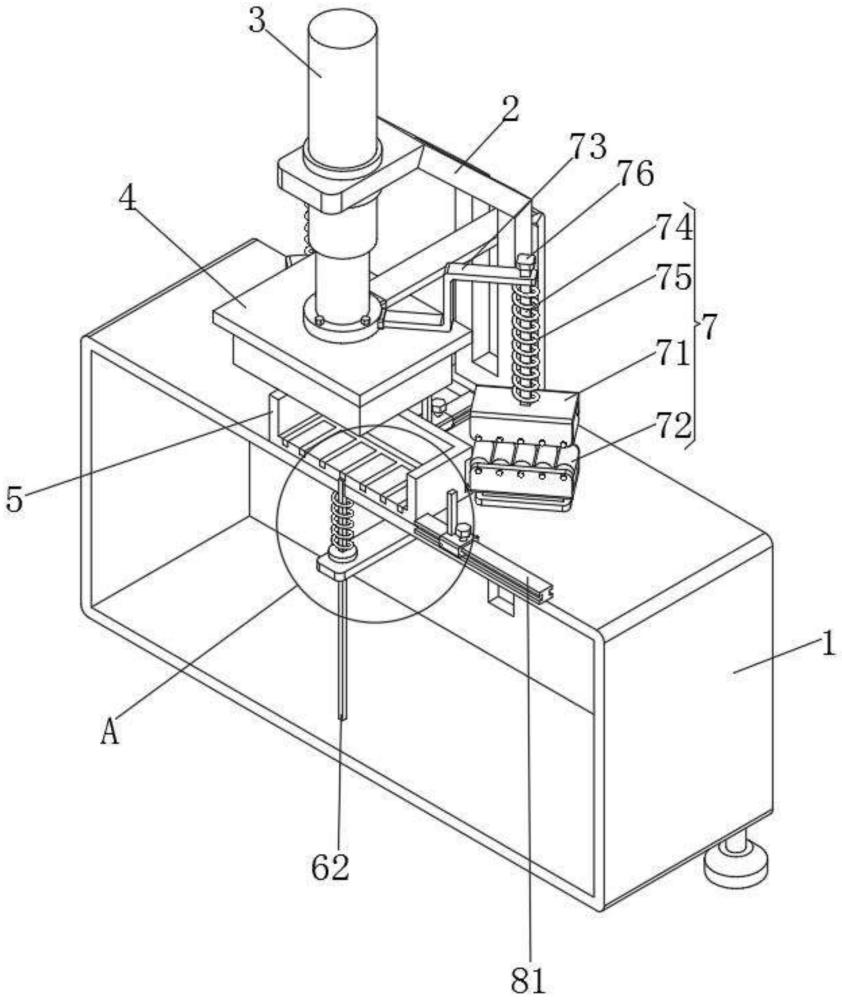

1.一種薄壁鋁合金精密擠壓成形模具，包括臺體(1)，所述臺體(1)頂部的后側通過螺栓固定連接有機架(2)，所述機架(2)的頂部通過螺栓和螺母貫穿固定安裝有液壓缸(3)，所述液壓缸(3)的輸出端通過螺栓固定連接有上模具(4)，所述臺體(1)的頂部通過螺栓固定連接有下模具(5)，其特征在于：所述液壓缸(3)和臺體(1)的表面安裝有頂升機構(6)，所述液壓缸(3)的表面安裝有防翹機構(7)。

2.根據權利要求1所述的一種薄壁鋁合金精密擠壓成形模具，其特征在于：所述頂升機構(6)包括u型板(61)，所述u型板(61)的上端通過螺栓與液壓缸(3)的輸出端固定連接，所述u型板(61)的下端貫穿機架(2)和臺體(1)并延伸至臺體(1)的內腔，所述u型板(61)下端的底部滑動貫穿設置有方桿(62)，所述下模具(5)內腔的底部對接放置有頂件(63)，所述方桿(62)的頂端滑動貫穿臺體(1)和下模具(5)并與頂件(63)的底部焊接，所述方桿(62)表面的頂部套設焊接有限位板(64)，所述方桿(62)上端的表面活動套設有彈簧一(65)，所述彈簧一(65)的兩端分別與臺體(1)的內壁和限位板(64)的頂部固定連接。

3.根據權利要求1所述的一種薄壁鋁合金精密擠壓成形模具，其特征在于：所述防翹機構(7)包括輥框(71)，所述輥框(71)的數量為八個，其中下部的四個分別通過支座固定連接于臺體(1)頂部的四角，八個輥框(71)的內壁均通過軸承轉動鑲嵌連接有圓輥(72)，所述液壓缸(3)的輸出端通過螺栓固定連接有連接板(73)，所述連接板(73)的數量為四個，四個連接板(73)的頂部均滑動貫穿設置有限位桿(74)，上部的四個輥框(71)分別對應焊接在相應的限位桿(74)的底端，所述限位桿(74)的表面活動套設有彈簧二(75)，所述彈簧二(75)的兩端分別與連接板(73)和上部的輥框(71)的一側固定連接。

4.根據權利要求3所述的一種薄壁鋁合金精密擠壓成形模具，其特征在于：所述限位桿(74)的頂端焊接有限位塊(76)，下部的輥框(71)內的圓輥(72)的上表切面與下模具(5)的頂部齊平。

5.根據權利要求1所述的一種薄壁鋁合金精密擠壓成形模具，其特征在于：所述臺體(1)頂部的右側和后側均安裝有定位機構(8)，所述定位機構(8)包括導軌(81)，所述導軌(81)的底部通過螺栓與臺體(1)的頂部固定連接，所述導軌(81)的表面滑動卡接有滑塊(82)，所述滑塊(82)的頂部焊接有定位板(83)，所述滑塊(82)的頂部螺紋鑲嵌連接有固定螺栓(84)。

6.根據權利要求2所述的一種薄壁鋁合金精密擠壓成形模具，其特征在于：所述機架(2)和臺體(1)的背面均開設有與u型板(61)相適配的移動孔，所述臺體(1)正面的兩側均通過合頁轉動連接有箱門。

技術總結
本技術涉及擠壓成形模具技術領域，尤其是一種薄壁鋁合金精密擠壓成形模具，包括臺體，所述臺體頂部的后側通過螺栓固定連接有機架，所述機架的頂部通過螺栓和螺母貫穿固定安裝有液壓缸，所述液壓缸的輸出端通過螺栓固定連接有上模具，所述臺體的頂部通過螺栓固定連接有下模具，所述液壓缸和臺體的表面安裝有頂升機構，液壓缸的表面安裝有防翹機構。本技術通過防翹機構下移使其上的上部圓輥先與鋁合金板的頂部接觸，隨著連接板的下移彈簧二進行壓縮，在其施力的作用下使上部的圓輥對鋁合金進行壓持，隨著上模具的下移在下模具的配合下進行擠壓成形，同時防翹機構的四角安裝，能夠?qū)︿X合金板進行更好的壓持防翹。

技術研發人員：都朝紅,盧永利
受保護的技術使用者：招遠東威金屬工藝家具有限公司
技術研發日：20240411
技術公布日：2025/4/28
