本技術涉及纖維，具體為一種纖維管無塵切割裝置。

背景技術：

1、玻璃纖維套管主要用于電器絕緣材料。k-b熱縮母排保護套管是采用優質高聚物和環保阻燃劑，產品成型后輻射交聯擴張而成，廣泛應用于開關柜內母排和戶外母排的保護。

2、在玻璃纖維套管切割過程中，切割刀與纖維管碰撞會產生碎塵飛濺，從而造成周圍環境出現污染的情況，同時切割過程中纖維管的振動也會對切割面的光滑度產生影響，也會增加碎屑飛濺的數量。

技術實現思路

1、本實用新型的目的在于提供一種纖維管無塵切割裝置，用于克服現有技術中的上述缺陷。

2、根據本實用新型的一種纖維管無塵切割裝置，包括機架，所述機架上端面左右對稱且固定設有兩處夾持件，所述機架上側固定設有纖維管，所述纖維管左端面貫通兩處所述夾持件；

3、所述機架上端面前后對稱且固定設有兩處伸縮氣缸，所述伸縮氣缸上端面能進行伸縮移動，前后兩側的所述伸縮氣缸上端面之間固定連接有切割固定架，所述機架上端面中部固定設有阻隔箱，所述阻隔箱內設有切割腔，所述切割腔上壁與外界連通。

4、在一些實施方式中，所述切割固定架下端面轉動設有切割輪。

5、在一些實施方式中，所述切割固定架左端面固定設有切割電機，所述切割輪左端面動力連接于所述切割電機。

6、在一些實施方式中，所述機架上端面左右對稱設有兩處減振腔。

7、在一些實施方式中，所述減振腔內設有能上下移動的減振固定架，所述減振固定架下端面與所述減振腔下壁之間固定連接有減振彈簧，所述減振彈簧能起到減振的作用。

8、在一些實施方式中，所述機架前端面固定設有控制面板，所述控制面板能起到控制本實用新型所有電機啟動與停止的作用。

9、與現有技術相比，本實用新型的優點是：

10、本實用新型在切割時產生的碎屑因?yàn)樽韪粝浜颓懈罟潭芟蛳乱苿訉η懈钋簧媳谕诘淖钃跸?，不會飛濺至外側，同時兩側的減振固定架會在減振彈簧的減振工作下大幅減少纖維管切割時產生的震動，從而提高纖維管切割斷口的平整度，也能在一定程度上減少碎屑的產生。

技術特征：

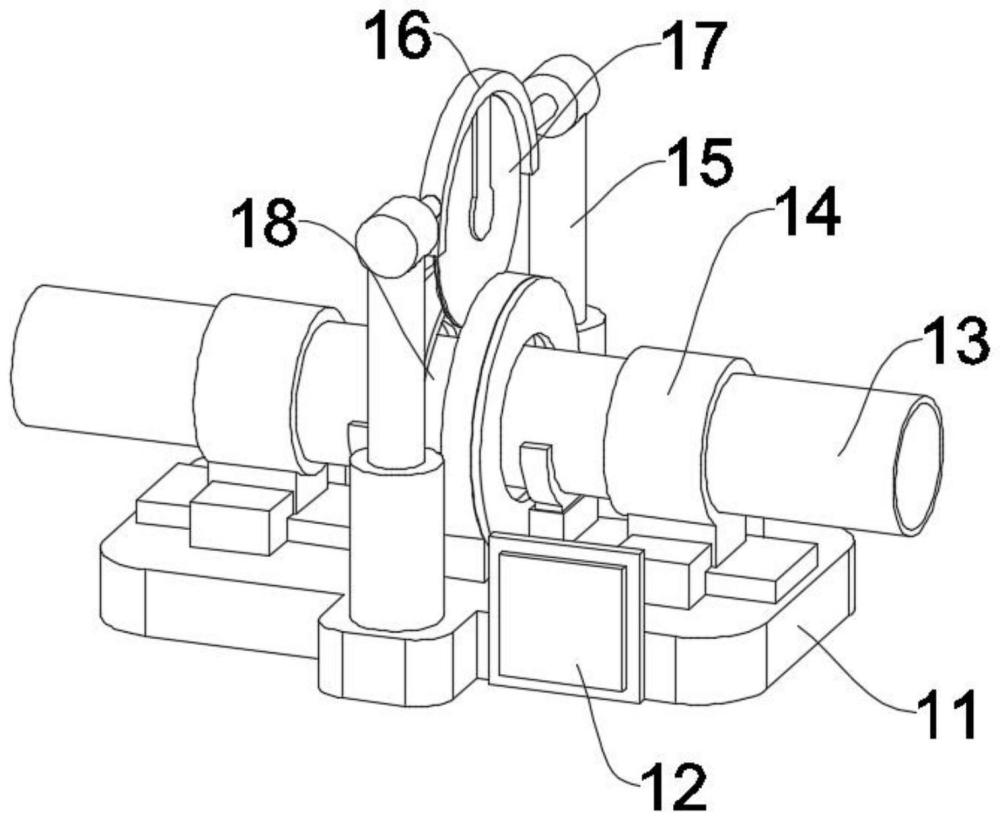

1.一種纖維管無塵切割裝置，包括機架(11)，其特征在于：所述機架(11)上端面左右對稱且固定設有兩處夾持件(14)，所述機架(11)上側固定設有纖維管(13)，所述纖維管(13)左端面貫通兩處所述夾持件(14)；

2.根據權利要求1所述的一種纖維管無塵切割裝置，其特征在于：所述切割固定架(16)下端面轉動設有切割輪(17)。

3.根據權利要求2所述的一種纖維管無塵切割裝置，其特征在于：所述切割固定架(16)左端面固定設有切割電機(23)，所述切割輪(17)左端面動力連接于所述切割電機(23)。

4.根據權利要求1所述的一種纖維管無塵切割裝置，其特征在于：所述機架(11)上端面左右對稱設有兩處減振腔(20)。

5.根據權利要求4所述的一種纖維管無塵切割裝置，其特征在于：所述減振腔(20)內設有能上下移動的減振固定架(19)，所述減振固定架(19)下端面與所述減振腔(20)下壁之間固定連接有減振彈簧(21)。

6.根據權利要求1所述的一種纖維管無塵切割裝置，其特征在于：所述機架(11)前端面固定設有控制面板(12)。

技術總結
本技術涉及纖維技術領域，尤其涉及一種纖維管無塵切割裝置，內設有機架，機架上端面左右對稱且固定設有兩處夾持件，機架上側固定設有纖維管，纖維管左端面貫通兩處夾持件；機架上端面前后對稱且固定設有兩處伸縮氣缸，本技術在切割時產生的碎屑因?yàn)樽韪粝浜颓懈罟潭芟蛳乱苿訉η懈钋簧媳谕诘淖钃跸?，不會飛濺至外側，同時兩側的減振固定架會在減振彈簧的減振工作下大幅減少纖維管切割時產生的震動，從而提高纖維管切割斷口的平整度，也能在一定程度上減少碎屑的產生。

技術研發人員：萬家華,熊逸蕓
受保護的技術使用者：淶水華軍機械制造有限公司
技術研發日：20240415
技術公布日：2025/3/20
