本技術涉及焊接，具體涉及一種焊槍結構。

背景技術：

1、這里的陳述僅提供與本實用新型相關的背景技術，而不必然地構成現有技術。

2、目前隨著制造業的發展，焊接的應用越發廣泛，焊接采用焊接設備來實現，現有焊接設備在焊接側立板較高的深坡口時，待焊焊縫與側立板間距太窄，焊槍自身體型較大，焊槍無法深入焊縫底部，無法進行焊接。

技術實現思路

1、本實用新型的目的是為克服上述現有技術的不足，提供一種焊槍結構，適用于待焊焊縫與立面板間距較窄情況下的焊接操作。

2、為實現上述目的，本實用新型采用如下技術方案：

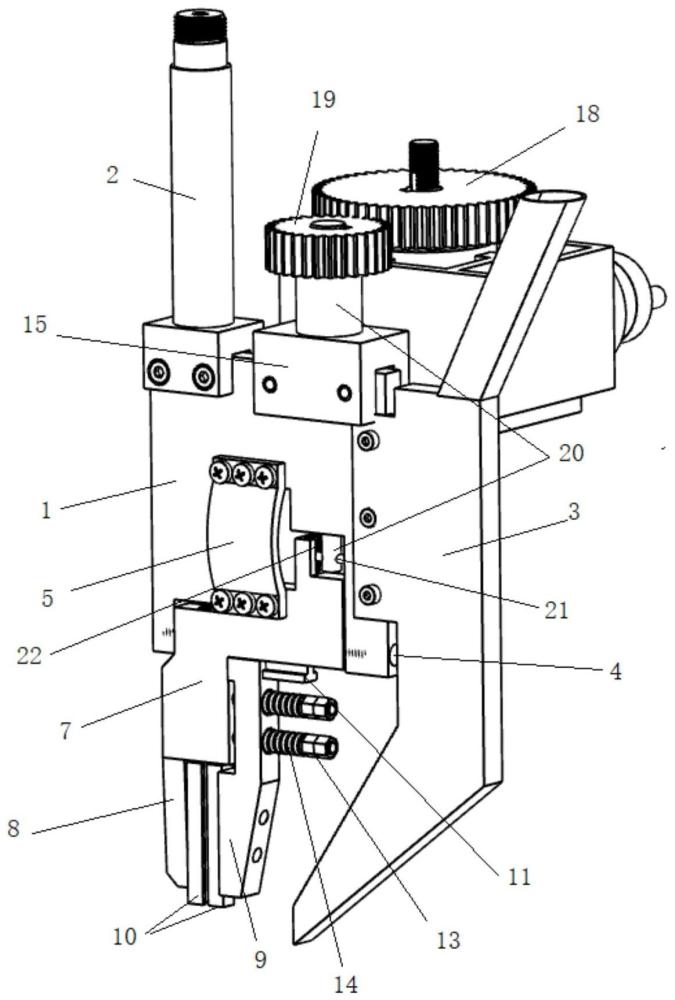

3、本實用新型的實施例提供了一種焊槍結構，包括板狀結構的焊槍座，焊槍座的底端轉動連接有板狀結構的偏轉焊槍且焊槍座與偏轉焊槍之間設有導線排，焊槍座的頂部設置有導電管，導電管的一側設置有位于焊槍座一側的偏轉驅動組件，焊槍座的一側還固定有板狀結構的焊劑輸送部件。

4、可選的，所述導電管、焊槍座以及偏轉焊槍均設置有用于焊絲穿過的焊絲通道。

5、可選的，所述偏轉焊槍包括偏轉架，偏轉架與焊槍座轉動連接，偏轉架頂部與安裝在焊槍座的偏轉驅動組件連接以實現擺動，偏轉架的底端設有夾持組件以對焊絲進行夾持固定。

6、可選的，所述夾持組件包括固定部和移動部，固定部與偏轉架的底端固定，移動部與偏轉架滑動連接，移動部與安裝在偏轉架的移動驅動部件連接以實現朝向或遠離固定部的直線運動。

7、可選的，所述移動驅動部件包括至少一個導向桿，導向桿的一端與偏轉架固定，導向桿穿過移動部并與移動部滑動連接，導向桿的另一端螺紋連接有螺母，移動部與螺母之間設有彈性件。

8、可選的，所述偏轉架設置有滑軌，移動部頂端設置有與滑軌相匹配的滑槽，滑軌與滑槽配合，移動部頂端通過滑槽、滑軌與偏轉架滑動連接。

9、可選的，所述偏轉驅動組件包括傳動箱，傳動箱通過由絕緣材料制成的支撐座固定在焊槍座的一側，傳動箱的輸出軸與第一齒輪連接，第一齒輪與第二齒輪相嚙合，第二齒輪固定在撥桿上，撥桿穿過焊槍座并與焊槍座轉動連接，撥桿的垂直穿過有旋轉桿，旋轉桿與撥桿滑動連接以實現沿自身軸線方向的運動，旋轉桿的端部設有球頭，球頭嵌入偏轉架設置的豎向長槽中。

10、可選的，傳動箱的輸入軸設置有轉動手柄。

11、可選的，所述焊劑輸送部件采用空心結構，其頂端設置有焊劑輸入管，底端設有焊劑輸出管，焊劑輸出管的出料端朝向偏轉焊槍的底部設置。

12、可選的，焊劑輸送部件的一側設有兩個連接板，兩個連接板分別位于焊槍座沿厚度方向的兩側，連接板與焊槍座固定連接且連接板與焊槍座之間設有絕緣板。

13、上述本實用新型的有益效果如下：

14、本實用新型的焊槍結構，焊槍座及偏轉焊槍均采用板狀結構，且偏轉驅動組件設置在焊槍座頂部的一側，當立面板高度較高且待焊焊縫與立面板間距較窄時，由于偏轉驅動組件設置在焊槍座的一側，因此焊槍座及偏轉焊槍的另一側能夠盡可能的靠近立面板待焊接工件的焊接壁，使得偏轉焊槍能夠伸到待焊接部位的底部，滿足側立板較高且待焊焊縫與側立板間距較窄時的焊接需求。

技術特征：

1.一種焊槍結構，其特征在于，包括板狀結構的焊槍座，焊槍座的底端轉動連接有板狀結構的偏轉焊槍且焊槍座與偏轉焊槍之間設有導線排，焊槍座的頂部設置有導電管，導電管的一側設置有位于焊槍座一側的偏轉驅動組件，焊槍座的一側還固定有板狀結構的焊劑輸送部件。

2.如權利要求1所述的一種焊槍結構，其特征在于，所述導電管、焊槍座以及偏轉焊槍均設置有用于焊絲穿過的焊絲通道。

3.如權利要求1所述的一種焊槍結構，其特征在于，所述偏轉焊槍包括偏轉架，偏轉架與焊槍座轉動連接，偏轉架頂部與安裝在焊槍座的偏轉驅動組件連接以實現擺動，偏轉架的底端設有夾持組件以對焊絲進行夾持固定。

4.如權利要求3所述的一種焊槍結構，其特征在于，所述夾持組件包括固定部和移動部，固定部與偏轉架的底端固定，移動部與偏轉架滑動連接，移動部與安裝在偏轉架的移動驅動部件連接以實現朝向或遠離固定部的直線運動。

5.如權利要求4所述的一種焊槍結構，其特征在于，所述移動驅動部件包括至少一個導向桿，導向桿的一端與偏轉架固定，導向桿穿過移動部并與移動部滑動連接，導向桿的另一端螺紋連接有螺母，移動部與螺母之間設有彈性件。

6.如權利要求4所述的一種焊槍結構，其特征在于，所述偏轉架設置有滑軌，移動部頂端設置有與滑軌相匹配的滑槽，滑軌與滑槽配合，移動部頂端通過滑槽、滑軌與偏轉架滑動連接。

7.如權利要求1所述的一種焊槍結構，其特征在于，所述偏轉驅動組件包括傳動箱，傳動箱通過由絕緣材料制成的支撐座固定在焊槍座的一側，傳動箱的輸出軸與第一齒輪連接，第一齒輪與第二齒輪相嚙合，第二齒輪固定在撥桿上，撥桿穿過焊槍座并與焊槍座轉動連接，撥桿的垂直穿過有旋轉桿，旋轉桿與撥桿滑動連接以實現沿自身軸線方向的運動，旋轉桿的端部設有球頭，球頭嵌入偏轉架設置的豎向長槽中。

8.如權利要求7所述的一種焊槍結構，其特征在于，傳動箱的輸入軸設置有轉動手柄。

9.如權利要求1所述的一種焊槍結構，其特征在于，所述焊劑輸送部件采用空心結構，其頂端設置有焊劑輸入管，底端設有焊劑輸出管，焊劑輸出管的出料端朝向偏轉焊槍的底部設置。

10.如權利要求1所述的一種焊槍結構，其特征在于，焊劑輸送部件的一側設有兩個連接板，兩個連接板分別位于焊槍座沿厚度方向的兩側，連接板與焊槍座固定連接且連接板與焊槍座之間設有絕緣板。

技術總結
本技術涉及一種焊槍結構，包括板狀結構的焊槍座，焊槍座的底端轉動連接有板狀結構的偏轉焊槍且焊槍座與偏轉焊槍之間設有導線排，焊槍座的頂部設置有導電管，導電管的一側設置有位于焊槍座一側的偏轉驅動組件，焊槍座的一側還固定有板狀結構的焊劑輸送部件，采用本技術的焊槍結構滿足了側立板較高且待焊焊縫與側立板間距較窄時的焊接需求。

技術研發人員：曹英斌,劉寶鋼,朱毅,王猛,董志松,夏書曉,王玉進
受保護的技術使用者：通裕重工股份有限公司
技術研發日：20240412
技術公布日：2025/4/28
