本技術涉及卷取機，尤其涉及一種不銹鋼生產卷取機。

背景技術：

1、不銹鋼是一種合金鋼，具有耐腐蝕性和耐高溫性能，它主要是通過在鋼中添加鉻、鎳等元素來提高其抗氧化、耐酸堿和耐腐蝕性能，不銹鋼因其特殊的物理和化學性質，在許多領域中被廣泛應用，在不銹鋼生產中的卷取過程，為了將不銹鋼薄板或帶材卷取成卷，方便儲存、運輸和后續加工，都會用到卷取機，其卷取機是通過一系列輥輪的作用，將不銹鋼薄板或帶材經過卷取輥的引導，逐漸形成一個較大直徑的卷曲。

2、在現有技術中，當卷取機在對不銹鋼材料進行卷曲的時候，過大或者過小的張力都會導致材料損傷或變形，但是現有的卷取輥無法進行高度調節，從而降低了對不銹鋼卷曲的效率，進而降低了不銹鋼生產用卷取機的使用效果。

技術實現思路

1、本實用新型的目的是為了解決現有設備在使用時，由于無法進行高度調節，從而降低了對不銹鋼卷曲的效率的問題，而提出的一種不銹鋼生產卷取機。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種不銹鋼生產卷取機，包括有移動機構，所述移動機構的頂部固定安裝有調節機構；

3、所述調節機構包括有兩個調節柱，兩個所述調節柱的頂部均固定安裝有正反電機，兩個所述正反電機的底部均固定安裝有螺紋桿，兩個所述螺紋桿的外表壁均螺紋連接有移動塊，其中一個所述移動塊的頂部固定安裝有第一驅動電機，所述第一驅動電機的外壁一側固定安裝有第一驅動桿，所述第一驅動桿的外表壁固定套設有第一卷取輥，另一個所述移動塊的頂部固定安裝有第一限位板，且第一驅動桿的外表壁活動插設在第一限位板的內部。

4、優選的，兩個所述調節柱的內表壁均開設有限位槽，兩個所述限位槽的內表壁均活動嵌設有限位塊，且四個限位塊的外壁一側均與兩個移動塊的外表壁固定連接。

5、優選的，所述移動機構包括有操作板，所述操作板的頂部固定安裝有兩個固定板，兩個所述固定板的外壁一側均固定安裝有電動推桿。

6、優選的，所述操作板的頂部固定安裝有兩個固定塊，兩個所述固定塊的外壁一側均固定安裝有限位桿，且兩個限位桿的外壁一側均與兩個固定板的外壁相對一側固定連接。

7、優選的，兩個所述限位桿的外表壁均活動套設有移動板，且兩個電動推桿的輸出端均與兩個移動板的外壁一側固定連接，其中一個所述移動板的頂部固定安裝有第二驅動電機。

8、優選的，第二驅動電機的外壁一側固定安裝有第二驅動桿，第二驅動桿的外表壁固定套設有第二卷取輥。

9、優選的，另一個所述移動板的頂部固定安裝有第二限位板，且第二驅動桿的外表壁活動插設在第二限位板的內部，所述第二卷取輥的外表壁活動套設有兩個限位環。

10、優選的，所述第二卷取輥的頂部開設有多個插孔，其中兩個所述插孔的內表壁均活動插設有插塊，兩個所述限位環的頂部均固定安裝有固定架。

11、優選的，兩個所述固定架的內壁底部均固定安裝有彈簧，且兩個彈簧的底部均與兩個插塊的頂部固定連接，兩個所述插塊的頂部均固定安裝有連接桿，且兩個連接桿的外表壁均與兩個彈簧的內部相連通，并且兩個連接桿的外表壁均活動貫穿在固定架的頂部，兩個所述連接桿的頂部均固定安裝有壓塊。

12、優選的，兩個所述調節柱的底部均與操作板的頂部固定連接。

13、與現有技術相比，本實用新型的優點和積極效果在于，

14、1、本實用新型中，啟動兩個正反電機，在四個限位槽和四個限位塊的作用下，使兩個移動塊穩定的在兩個螺紋桿上移動，從而帶動第一卷取輥上下移動，以此來改變與第二卷取輥的距離，且改變了第一卷曲輥與不銹鋼卷材之間的接觸力，從而可以改變張力的大小，進而在對不同的不銹鋼材料卷曲時，可以根據需要來對卷取輥的高度進行調節，從而可使用最佳的張力來對不銹鋼材料進行卷曲，提高了對不銹鋼材料卷曲的效率。

15、2、本實用新型中，同時啟動兩個電動推桿，使其帶動兩個移動板在兩個限位桿上移動，以此來改變第二卷取輥的水平位置，可以控制第二卷取輥對不銹鋼卷材的壓迫程度，并進一步調節了張力，其次向上拉兩個壓塊，使兩個連接桿和兩個插塊向上移動，然后移動兩個限位環到合適的位置，松開兩個壓塊，在兩個彈簧的作用下，使兩個插塊插設在另外兩個插孔內，進而改變了第二卷取輥的長度，可以適應不同寬度的不銹鋼卷材，提高了適配性，進一步提高了該卷取機的使用效果。

技術特征：

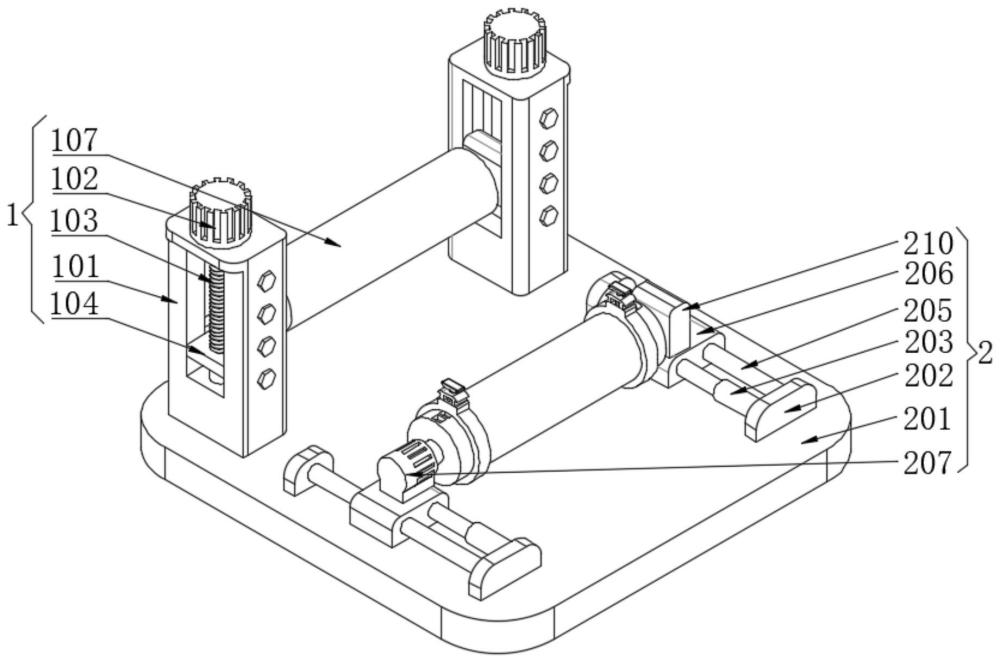

1.一種不銹鋼生產卷取機，其特征在于：包括移動機構(2)，所述移動機構(2)的頂部固定安裝有調節機構(1)；

2.根據權利要求1所述的一種不銹鋼生產卷取機，其特征在于：兩個所述調節柱(101)的內表壁均開設有限位槽(109)，兩個所述限位槽(109)的內表壁均活動嵌設有限位塊(110)，且四個限位塊(110)的外壁一側均與兩個移動塊(104)的外表壁固定連接。

3.根據權利要求2所述的一種不銹鋼生產卷取機，其特征在于：所述移動機構(2)包括有操作板(201)，所述操作板(201)的頂部固定安裝有兩個固定板(202)，兩個所述固定板(202)的外壁一側均固定安裝有電動推桿(203)。

4.根據權利要求3所述的一種不銹鋼生產卷取機，其特征在于：所述操作板(201)的頂部固定安裝有兩個固定塊(204)，兩個所述固定塊(204)的外壁一側均固定安裝有限位桿(205)，且兩個限位桿(205)的外壁一側均與兩個固定板(202)的外壁相對一側固定連接。

5.根據權利要求4所述的一種不銹鋼生產卷取機，其特征在于：兩個所述限位桿(205)的外表壁均活動套設有移動板(206)，且兩個電動推桿(203)的輸出端均與兩個移動板(206)的外壁一側固定連接，其中一個所述移動板(206)的頂部固定安裝有第二驅動電機(207)。

6.根據權利要求5所述的一種不銹鋼生產卷取機，其特征在于：第二驅動電機(207)的外壁一側固定安裝有第二驅動桿(208)，第二驅動桿(208)的外表壁固定套設有第二卷取輥(209)。

7.根據權利要求6所述的一種不銹鋼生產卷取機，其特征在于：另一個所述移動板(206)的頂部固定安裝有第二限位板(210)，且第二驅動桿(208)的外表壁活動插設在第二限位板(210)的內部，所述第二卷取輥(209)的外表壁活動套設有兩個限位環(211)。

8.根據權利要求7所述的一種不銹鋼生產卷取機，其特征在于：所述第二卷取輥(209)的頂部開設有多個插孔(212)，其中兩個所述插孔(212)的內表壁均活動插設有插塊(213)，兩個所述限位環(211)的頂部均固定安裝有固定架(214)。

9.根據權利要求8所述的一種不銹鋼生產卷取機，其特征在于：兩個所述固定架(214)的內壁底部均固定安裝有彈簧(215)，且兩個彈簧(215)的底部均與兩個插塊(213)的頂部固定連接，兩個所述插塊(213)的頂部均固定安裝有連接桿(216)，且兩個連接桿(216)的外表壁均與兩個彈簧(215)的內部相連通，并且兩個連接桿(216)的外表壁均活動貫穿在固定架(214)的頂部，兩個所述連接桿(216)的頂部均固定安裝有壓塊(217)。

10.根據權利要求9所述的一種不銹鋼生產卷取機，其特征在于：兩個所述調節柱(101)的底部均與操作板(201)的頂部固定連接。

技術總結
本技術提供一種不銹鋼生產卷取機，涉及卷取機技術領域，包括有移動機構，移動機構的頂部固定安裝有調節機構。本技術中，啟動兩個正反電機，由于兩個移動塊外表壁安裝的四個限位塊均在四個限位槽的內部移動，從而使兩個移動塊穩定地上下移動，進而將第一卷取輥移動到合適的高度，然后啟動第一驅動電機，使其帶動第一驅動桿和第一卷取輥進行轉動，進而可以對不銹鋼材料進行卷曲，且可以滿足不同不銹鋼材料所需要卷取的張力大小，具有適配性，提高了對不銹鋼材料卷取的效率，且提高了該不銹鋼生產用卷取機的使用效果。

技術研發人員：徐功立
受保護的技術使用者：寧波中超機器有限公司
技術研發日：20240419
技術公布日：2025/4/28
