本技術涉及支承切割，尤其涉及一種支承毛坯切割加工用限位工裝。

背景技術：

1、回轉支承在現實工業中應用很廣泛，被人們稱為：“機器的關節”，是兩物體之間需作相對回轉運動，又需同時承受軸向力、徑向力、傾翻力矩的機械所必需的重要傳動部件，它由內外圈、滾動體等構成，現有的回轉支承維修時需要更換，拆卸不是很方便，若出現大的問題需要拆卸工作量很大，需要拆掉所有的零部件，才能把回轉支承取下進行維修或更換。

2、通常，對支承毛坯切割加工需要對支承進行限位固定，避免在切割過程中支承毛坯位置發生偏移，而目前的支承毛坯切割加工限位工裝，如果需要對支承毛坯的其他位置進行切割時，需要工作人員手動進行調整，較為不便，因此，提出一種支承毛坯切割加工用限位工裝。

技術實現思路

1、本實用新型的目的是為了解決現有支承毛坯切割加工限位工裝，如果需要對支承毛坯的其他位置進行切割時，需要工作人員手動進行調整，較為不便的缺點，而提出的一種支承毛坯切割加工用限位工裝。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種支承毛坯切割加工用限位工裝，包括呈矩形的支撐臺，所述支撐臺的一側頂部固定連接有支撐板，所述支撐板的頂部固定連接有矩形板，支撐臺上開設有第一矩形口，所述支撐臺的底部固定連接有支撐腿，所述支撐臺上開設有第一矩形槽，所述支撐臺的一側安裝有第三驅動電機，所述第三驅動電機的輸出端連接有第二螺紋桿，所述第二螺紋桿螺紋連接有移動板，所述移動板的底部與支撐臺的頂部滑動相連，所述移動板的底部固定連接有收納盒，所述第二螺紋桿位于第一矩形槽內，所述收納盒位于第一矩形口內，所述收納盒的內底部安裝有第四驅動電機，所述第四驅動電機的輸出端連接有第二旋轉桿，所述第二旋轉桿的一端連接有旋轉臺，所述移動板上開設有圓形孔，所述旋轉臺位于圓形孔內。

4、優選地，所述矩形板上開設有第二矩形口，所述矩形板的頂部固定連接有安裝板，所述安裝板的一側安裝有第一驅動電機，所述第一驅動電機的輸出端連接有第一螺紋桿，所述第一螺紋桿螺紋連接有移動塊，所述移動塊的底部與矩形板的頂部滑動相連，所述移動塊的底部安裝有電動推桿，所述電動推桿的底部固定連接有l型板。

5、優選地，所述l型板的一側安裝有第二驅動電機，所述第二驅動電機的輸出端連接有第一旋轉桿，所述第一旋轉桿上安裝有切割刀，所述電動推桿位于第二矩形口內。

6、優選地，所述移動板上開設有第二矩形槽，所述移動板的一側安裝有第五驅動電機，所述第五驅動電機的輸出端連接有雙向螺桿，所述雙向螺桿螺紋連接有夾板，所述雙向螺桿位于第二矩形槽內。

7、相比現有技術，本實用新型的有益效果為：

8、1、本設備在使用時，可通過第四驅動電機驅動第二旋轉桿旋轉，第二旋轉桿帶動旋轉臺旋轉，旋轉到合適角度后停止旋轉，夾板再對支承毛坯進行夾持限位，不需要手動對支承毛坯的角度進行調整，較為方便。

9、2、本設備在使用時，可通過第三驅動電機驅動第二螺紋桿順時針旋轉，第二螺紋桿帶動移動板靠近工作人員，方便工作人員將支承毛坯放置在旋轉臺上，第三驅動電機驅動第二螺紋桿逆時針旋轉，可以讓切割刀在工作時離工作人員較遠，防止切割產生的碎屑飛濺對人體造成傷害。

技術特征：

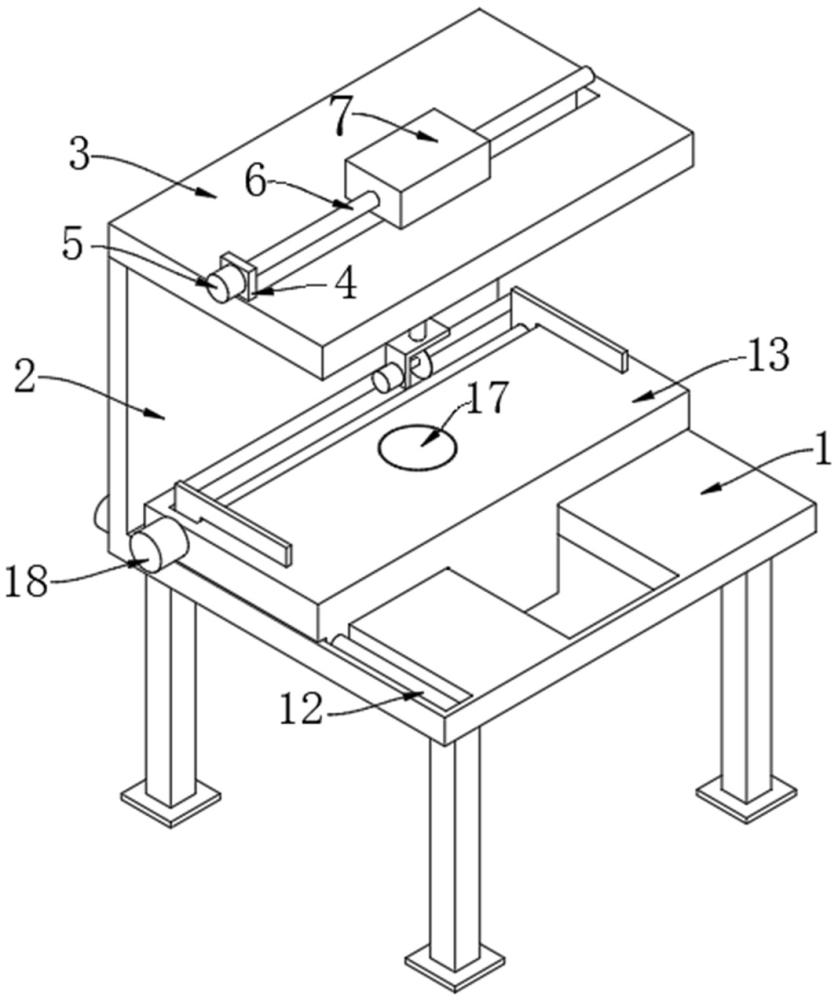

1.一種支承毛坯切割加工用限位工裝，包括呈矩形的支撐臺（1），其特征在于，所述支撐臺（1）的一側頂部固定連接有支撐板（2），所述支撐板（2）的頂部固定連接有矩形板（3），支撐臺（1）上開設有第一矩形口，所述支撐臺（1）的底部固定連接有支撐腿，所述支撐臺（1）上開設有第一矩形槽，所述支撐臺（1）的一側安裝有第三驅動電機（11），所述第三驅動電機（11）的輸出端連接有第二螺紋桿（12），所述第二螺紋桿（12）螺紋連接有移動板（13），所述移動板（13）的底部與支撐臺（1）的頂部滑動相連，所述移動板（13）的底部固定連接有收納盒（14），所述第二螺紋桿（12）位于第一矩形槽內，所述收納盒（14）位于第一矩形口內，所述收納盒（14）的內底部安裝有第四驅動電機（15），所述第四驅動電機（15）的輸出端連接有第二旋轉桿（16），所述第二旋轉桿（16）的一端連接有旋轉臺（17），所述移動板（13）上開設有圓形孔，所述旋轉臺（17）位于圓形孔內。

2.根據權利要求1所述的一種支承毛坯切割加工用限位工裝，其特征在于，所述矩形板（3）上開設有第二矩形口，所述矩形板（3）的頂部固定連接有安裝板（4），所述安裝板（4）的一側安裝有第一驅動電機（5），所述第一驅動電機（5）的輸出端連接有第一螺紋桿（6），所述第一螺紋桿（6）螺紋連接有移動塊（7），所述移動塊（7）的底部與矩形板（3）的頂部滑動相連，所述移動塊（7）的底部安裝有電動推桿（8），所述電動推桿（8）的底部固定連接有l型板（9）。

3.根據權利要求2所述的一種支承毛坯切割加工用限位工裝，其特征在于，所述l型板（9）的一側安裝有第二驅動電機（10），所述第二驅動電機（10）的輸出端連接有第一旋轉桿，所述第一旋轉桿上安裝有切割刀，所述電動推桿（8）位于第二矩形口內。

4.根據權利要求1所述的一種支承毛坯切割加工用限位工裝，其特征在于，所述移動板（13）上開設有第二矩形槽，所述移動板（13）的一側安裝有第五驅動電機（18），所述第五驅動電機（18）的輸出端連接有雙向螺桿（19），所述雙向螺桿（19）螺紋連接有夾板（20），所述雙向螺桿（19）位于第二矩形槽內。

技術總結
本技術涉及支承切割領域，尤其涉及一種支承毛坯切割加工用限位工裝，包括呈矩形的支撐臺，所述支撐臺的一側頂部固定連接有支撐板，所述支撐板的頂部固定連接有矩形板，支撐臺上開設有第一矩形口，所述支撐臺的底部固定連接有支撐腿。本技術在使用時，可通過第四驅動電機驅動第二旋轉桿旋轉，第二旋轉桿帶動旋轉臺旋轉，旋轉到合適角度后停止旋轉，夾板再對支承毛坯進行夾持限位，不需要手動對支承毛坯的角度進行調整，較為方便，同時可通過第三驅動電機驅動第二螺紋桿順時針旋轉，讓切割刀在工作時離工作人員較遠，防止切割產生的碎屑飛濺對人體造成傷害。

技術研發人員：車廣路,呂榮寬
受保護的技術使用者：信一精密工業（煙臺）有限公司
技術研發日：20240424
技術公布日：2025/3/20
