本申請涉及細長桿件加工，尤其涉及一種對細長桿件軸向遞進式旋轉加工的穩定裝置。

背景技術：

1、細長桿件是一種典型的機械零件，其特點是長度遠大于直徑，其加工方式包括使用如臥式車床，將桿件車床殼體外側穿入，并從車床內部的卡盤中穿出加工長度(如說明書附圖1-3所示)，在卡盤對桿件夾持后并帶動桿件旋轉，利用刀具可對伸出至卡盤外的桿件部分進行加工，如螺栓加工，在桿件的外螺紋加工完成后，再利用切斷刀進行切斷，往前再推動桿件移動，進而可進行螺栓的連續加工操作。

2、如說明書附圖1所示，在進行細長桿件加工的初始階段，其大部分位于機床殼體的外部，并處于懸空狀態，受其自身重力會向下彎曲，同時在經過卡盤的旋轉驅動時，該懸空的桿體部分會形成較大的周向擺動幅度，如圖4所示，在旋轉擺動慣性下，懸空的細長桿件會存在彎曲及斷裂的問題，而彎曲的桿件部分在后續加工時會影響螺紋的加工質量，以及斷裂的桿件在旋轉慣性下存在較大的安全隱患。

技術實現思路

1、針對上述存在的問題，本申請旨在提供一種對細長桿件軸向遞進式旋轉加工的穩定裝置，其能有效限制及縮小桿件的擺動范圍，進而可解決目前懸空的桿件在旋轉過程中的彎曲及斷裂的問題，從而可提高桿件的加工質量并降低加工時的安全隱患。

2、為了實現上述目的，本申請所采用的技術方案如下：一種對細長桿件軸向遞進式旋轉加工的穩定裝置，所述桿件被旋轉夾持在機床卡盤上，且桿件伸出至機床的殼體外部，其特征在于：所述穩定裝置設置在所述殼體外側且限制并減小所述桿件在旋轉狀態下的擺動范圍。

3、優選的，所述穩定裝置為與桿件同軸設置在殼體外側且將所述桿件環向包覆的穩定筒，并在穩定筒底側間距設置有支桿。

4、優選的，所述穩定筒設置為遠離殼體方向且內徑逐漸增大的喇叭口結構。

5、優選的，在所述穩定筒內壁沿軸向間距設置有可與桿件接觸的旋轉環。

6、優選的，在每個所述旋轉環內壁均環向設置有柔性墊。

7、本申請的有益效果是：設置的穩定裝置(穩定筒)，其在對桿件環套后，在桿件旋轉狀態下能有效限制及縮小桿件的擺動范圍，進而可解決目前懸空的桿件在旋轉過程中的彎曲及斷裂的問題，從而可提高桿件的加工質量并降低加工時的安全隱患。

技術特征：

1.一種對細長桿件軸向遞進式旋轉加工的穩定裝置，所述桿件(1)被旋轉夾持在機床卡盤(2)上，且桿件(1)伸出至機床的殼體(3)外部，其特征在于：所述穩定裝置設置在所述殼體(3)外側且限制并減小所述桿件(1)在旋轉狀態下的擺動范圍。

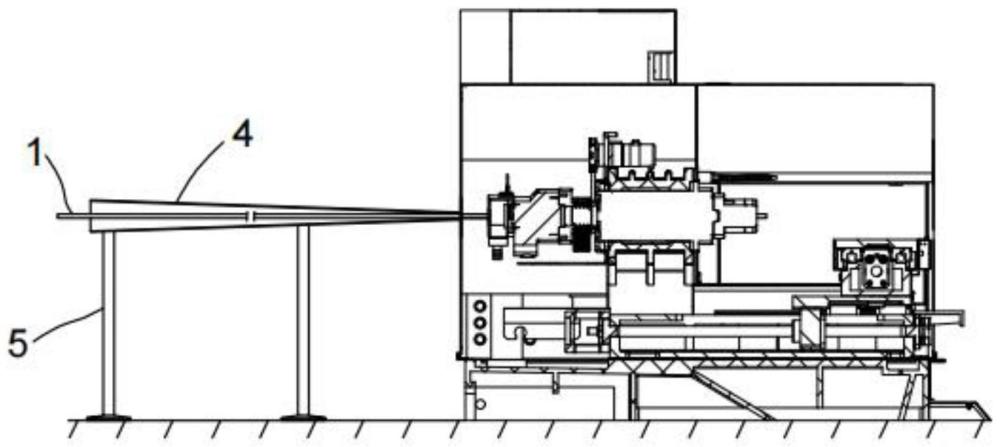

2.根據權利要求1所述的穩定裝置，其特征在于：所述穩定裝置為與桿件(1)同軸設置在殼體(3)外側且將所述桿件(1)環向包覆的穩定筒(4)，并在穩定筒(4)底側間距設置有支桿(5)。

3.根據權利要求2所述的穩定裝置，其特征在于：所述穩定筒(4)設置為遠離殼體(3)方向且內徑逐漸增大的喇叭口結構。

4.根據權利要求3所述的穩定裝置，其特征在于：在所述穩定筒(4)內壁沿軸向間距設置有可與桿件(1)接觸的旋轉環(6)。

5.根據權利要求4所述的穩定裝置，其特征在于：在每個所述旋轉環(6)內壁均環向設置有柔性墊(7)。

技術總結
本申請公開了一種對細長桿件軸向遞進式旋轉加工的穩定裝置，該穩定裝置為與桿件同軸設置在殼體外側且將桿件環向包覆的穩定筒，并在穩定筒底側間距設置有支桿，且穩定筒設置為遠離殼體方向且內徑逐漸增大的喇叭口結構，在穩定筒內壁沿軸向間距設置有可與桿件接觸的旋轉環。本申請?jiān)O(shè)置的穩定裝置，其在對桿件環套后，在桿件旋轉狀態下能有效限制及縮小桿件的擺動范圍，進而可解決目前懸空的桿件在旋轉過程中的彎曲及斷裂的問題，從而可提高桿件的加工質量并降低加工時的安全隱患。

技術研發人員：朱志軍
受保護的技術使用者：寶雞瑞盛達稀有金屬有限公司
技術研發日：20240415
技術公布日：2025/4/28
