本技術涉及加工刀具，具體涉及刀柄一體式外輪廓套銑刀。

背景技術：

1、套銑刀是一種用于金屬加工的刀具，在切削時會同時進行旋轉和移動，套銑刀的使用通常需要配合銑床等機床設備，通過控制機床的運動來實現在工件上的切削加工。

2、中國專利cn202428017u公開了金剛石套銑刀，包括刀柄、刀盤和設置在刀盤上的刀片安裝基體，每個刀片安裝基體上均設有刀片安裝臺階，刀片通過焊接固定安裝在其刀片安裝臺階上，所述的刀片安裝基體為四個，沿軸向伸出刀盤；刀片安裝基體有長短兩種，間隔對稱設置，所述的刀片也為長短兩種，長刀片安裝在長刀片安裝基體上，短刀片安裝在短刀片安裝基體上，所述的長刀片的前刀面與刀體的軸向剖面之間的有夾角α，所述的短刀片的切削刃中部設有半圓弧的缺口。

3、但是該專利加工工件外輪廓時，長刀片饒工件外輪廓加工，加工路徑和加工時間較長。

4、基于此，本實用新型設計了刀柄一體式外輪廓套銑刀以解決上述問題。

技術實現思路

1、針對現有技術所存在的上述缺點，本實用新型提供了刀柄一體式外輪廓套銑刀。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

3、刀柄一體式外輪廓套銑刀；

4、還包括用于成型工件的套銑刀組件；

5、所述套銑刀組件包括刀柄、刀盤、刀片安裝塊、刀片和弧形槽，刀柄的下端固定連接有刀盤，刀盤的前端右側和后端左側均開設有弧形槽，刀盤的左右端均固定連接有刀片安裝塊，刀片安裝塊的內端固定連接有配合成型工件的刀片；

6、所述刀柄上安裝有用于排屑的排屑組件。

7、更進一步的，刀柄的上端固定連接在銑床的輸出端。

8、更進一步的，刀盤為通用的bt30刀柄。

9、更進一步的，刀柄、刀盤、刀片安裝塊、刀片和弧形槽為一體成型結構。

10、更進一步的，所述排屑組件包括進液槽、橫槽、第一下液槽、第二下液槽和堵塞，刀柄上開設有進液槽，刀盤上開設有橫槽，進液槽的下端與橫槽的中間處連通，刀盤的左右端分別開設有第二下液槽和第一下液槽，第二下液槽和第一下液槽分別與橫槽的左右端連通，第二下液槽和第一下液槽的底部與刀片弧形槽連通，橫槽的左右端均插接有堵塞。

11、更進一步的，左端刀片安裝塊的后側位于第二下液槽的前側，右端刀片安裝塊前側位于第一下液槽的后側。

12、更進一步的，進液槽上端直徑大于進液槽下端直徑。

13、本實用新型具有以下技術效果：

14、實用新型加工時，銑床帶動刀柄向下移動，刀柄帶動刀盤、刀片安裝塊和刀片向下移動，直到刀盤的下端與工件的上端接觸，向左或者向右移動工件，使工件的外輪廓與刀片接觸，銑床帶動刀柄轉動，刀柄帶動刀盤轉動，刀盤帶動刀片安裝塊和刀片饒刀柄的圓心軸線自轉，銑床帶動刀柄繞著成型后工件的圓心軸線進行公轉，對工件的外輪廓進行加工，加工時，排屑組件對刀片上的廢屑進行排屑；

15、實用新型排屑時，向進液槽內通入切削液，切削液從進液槽內流入橫槽，再從橫槽內流入第一下液槽和第二下液槽，最后流向刀片安裝塊和刀片，在對刀片冷卻的同時促成順暢的排屑，從而穩定加工工件。

技術特征：

1.刀柄一體式外輪廓套銑刀，其特征在于：

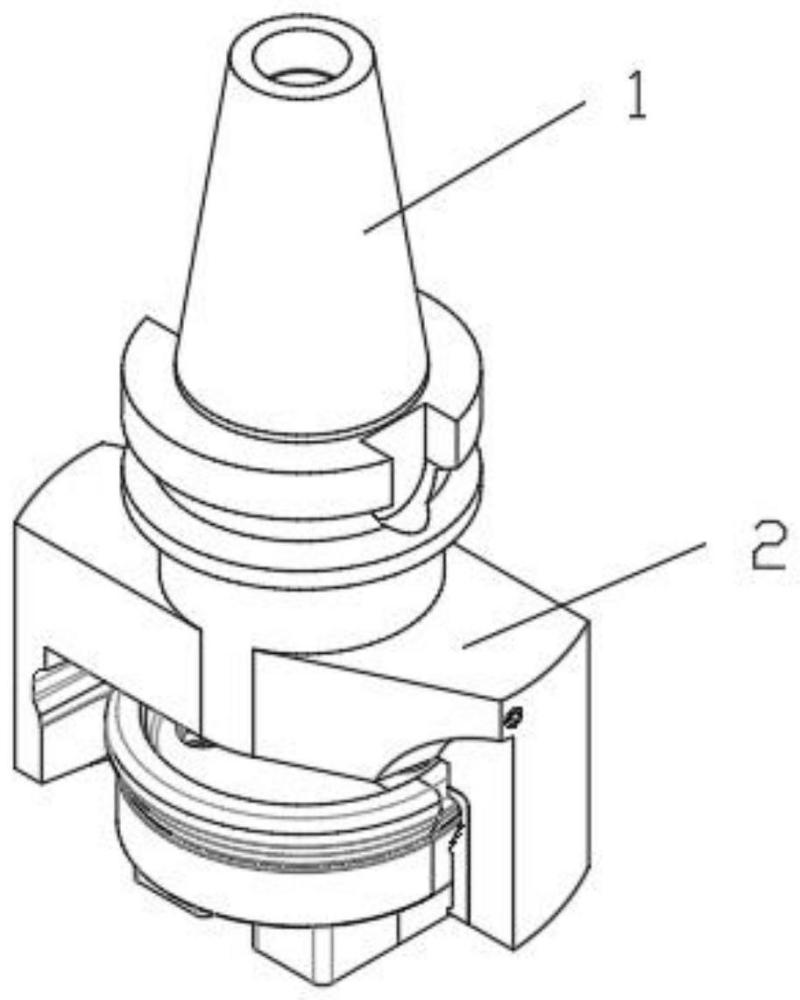

2.根據權利要求1所述的刀柄一體式外輪廓套銑刀，其特征在于，刀柄(1)的上端固定連接在銑床的輸出端。

3.根據權利要求2所述的刀柄一體式外輪廓套銑刀，其特征在于，刀盤(2)為通用的bt30刀柄。

4.根據權利要求3所述的刀柄一體式外輪廓套銑刀，其特征在于，刀柄(1)、刀盤(2)、刀片安裝塊(3)、刀片(4)和弧形槽(5)為一體成型結構。

5.根據權利要求4所述的刀柄一體式外輪廓套銑刀，其特征在于，所述排屑組件包括進液槽(7)、橫槽(8)、第一下液槽(9)、第二下液槽(10)和堵塞(11)，刀柄(1)上開設有進液槽(7)，刀盤(2)上開設有橫槽(8)，進液槽(7)的下端與橫槽(8)的中間處連通，刀盤(2)的左右端分別開設有第二下液槽(10)和第一下液槽(9)，第二下液槽(10)和第一下液槽(9)分別與橫槽(8)的左右端連通，第二下液槽(10)和第一下液槽(9)的底部與刀片弧形槽(5)連通，橫槽(8)的左右端均插接有堵塞(11)。

6.根據權利要求5所述的刀柄一體式外輪廓套銑刀，其特征在于，左端刀片安裝塊(3)的后側位于第二下液槽(10)的前側，右端刀片安裝塊(3)前側位于第一下液槽(9)的后側。

7.根據權利要求6所述的刀柄一體式外輪廓套銑刀，其特征在于，進液槽(7)上端直徑大于進液槽(7)下端直徑。

技術總結
本技術公開了刀柄一體式外輪廓套銑刀，屬于加工刀具技術領域，包括工件，還包括用于成型工件的套銑刀組件；套銑刀組件包括刀柄、刀盤、刀片安裝塊、刀片和弧形槽，刀柄的下端固定連接有刀盤，刀盤的前端右側和后端左側均開設有弧形槽，刀盤的左右端均固定連接有刀片安裝塊，刀片安裝塊的內端固定連接有配合成型工件的刀片；刀柄上安裝有用于排屑的排屑組件。通過上述方式，本技術縮減了加工路徑，縮短了加工時長，提高了加工效率。

技術研發人員：解曉宇,吳勇臻
受保護的技術使用者：蘇州眾捷汽車零部件股份有限公司
技術研發日：20240416
技術公布日：2025/4/28
