本技術涉及焊接施工輔助設備，具體涉及一種便攜式焊接用防風棚。

背景技術：

1、焊接是工程建設項目施工過程中的重要施工工藝，焊接質量決定著整個工程項目的性能及使用壽命，防風棚是焊接作業中使用的重要保護措施，可有效提高一次焊接合格率。

2、現有的防風設備結構通常是工人采用現場的材料進行搭建的，其主體結構通常包括側壁，側壁豎立在地面上通過固定釘等固定在地面上，側壁設置有四個，四個側壁形成方形的護圍，四個側壁頂端封蓋有棚頂，側壁上開設有進出口，進出口上鉸接有門板，在進行使用時，工人在需要進行焊接的工作位置處搭建起防風棚，然后，打開門板通過進出口進入到防風棚內部，然后工人在棚內進行焊接工作，焊接工作的過程中，側壁對于建筑頂層的風進行阻擋。

3、上述現有技術存在以下缺陷：

4、由于焊接施工時焊接的工作地點較為分散，工人通常需要在一處先進行防風設備的搭建，施工完成后，工人將搭建完成的防風設備拆除，然后在下一處施工位置再進行搭建，整個過程操作繁瑣并且較為麻煩，浪費了工人的工時，同時增加了工人的勞動強度。

技術實現思路

1、本實用新型的目的在于提供一種便攜式焊接用防風棚，達到了提高防風棚使用時的便捷性的效果，以解決上述背景技術中提出的問題。

2、為了實現上述技術目的，達到上述技術效果，本實用新型是通過以下技術方案實現的：

3、一種便攜式焊接用防風棚，包括長方體狀的背包，背包側面帶有肩帶，背包頂面連接有總桿，總桿垂直于背包的頂面，總桿遠離背包的頂端處鉸接有骨桿，骨桿設置有多個，多個骨桿以總桿的頂端為中心呈放射狀設置，每個骨桿遠離總桿的一端均經過彎折后朝向地面設置，多個骨桿外側套設有遮風罩，多個骨桿將遮風罩撐起，遮風罩將骨桿、總桿和背包罩設在內部空間中。

4、作為本實用新型優選的，所述背包包括制成框架，肩帶固定連接在框架上，總桿與框架連接，框架開口處封堵有包裝布，包裝布的邊緣與框架固定連接，包裝布與框架包圍有存儲空間。

5、作為本實用新型優選的，所述框架頂面固定連接有連接座，連接座頂端開設有連接孔，總桿插入到連接孔中，總桿與連接孔螺紋連接。

6、作為本實用新型優選的，所述遮風罩選用塑料材質制成的遮風罩。

7、作為本實用新型優選的，每個所述骨桿與總桿之間均設置有支撐組件，支撐組件供骨桿靠近總桿的部分垂直于總桿設置。

8、作為本實用新型優選的，所述支撐組件包括開設在總桿周向側面上的第一支撐孔，骨桿上開設有第二支撐孔，第一支撐孔中插設有支撐桿，支撐桿另一端插入到第二支撐孔中。

9、作為本實用新型優選的，每個所述骨桿均包括對接桿，對接桿鉸接在總桿上，對接桿遠離總桿的端頭開設有對接孔，對接孔的軸線垂直于對接桿，對接孔中插設有拼接桿，拼接桿通過固定組件固定在對接孔中。

10、作為本實用新型優選的，所述固定組件包括開設在對接桿端頭的固定孔，固定孔與對接孔連通，固定孔中螺紋連接有固定螺栓，固定螺栓擰緊后將拼接桿頂緊在對接孔中。

11、作為本實用新型優選的，所述包裝布上開設有進出口，進出口處固定連接有帶有拉鎖的拉鏈。

12、有益效果

13、本實用新型的有益效果是：

14、當在使用時，背包對于總桿提供支撐力，總桿對于每個骨桿提供連接位置，同時支撐組件對于骨桿提供支撐效果。多個骨桿和總桿配合形成骨架為遮風罩提供足夠的支撐，遮風罩朝向地面的位置抵接在地面上，遮風罩對于風進行阻擋保證工人焊接工作環境。當出現需要進行位置移動時，工人通過肩帶將背包背起，背包連接的總桿、骨桿和遮風罩跟隨背包同步行進，走到下一個焊接位置，工人將肩帶卸下，將背包放置在地面上，遮風罩重新抵接在地面上，便于進行遮風棚的轉移，并且操作簡單，使用方便，達到了提高防風棚使用時的便捷性的效果。

技術特征：

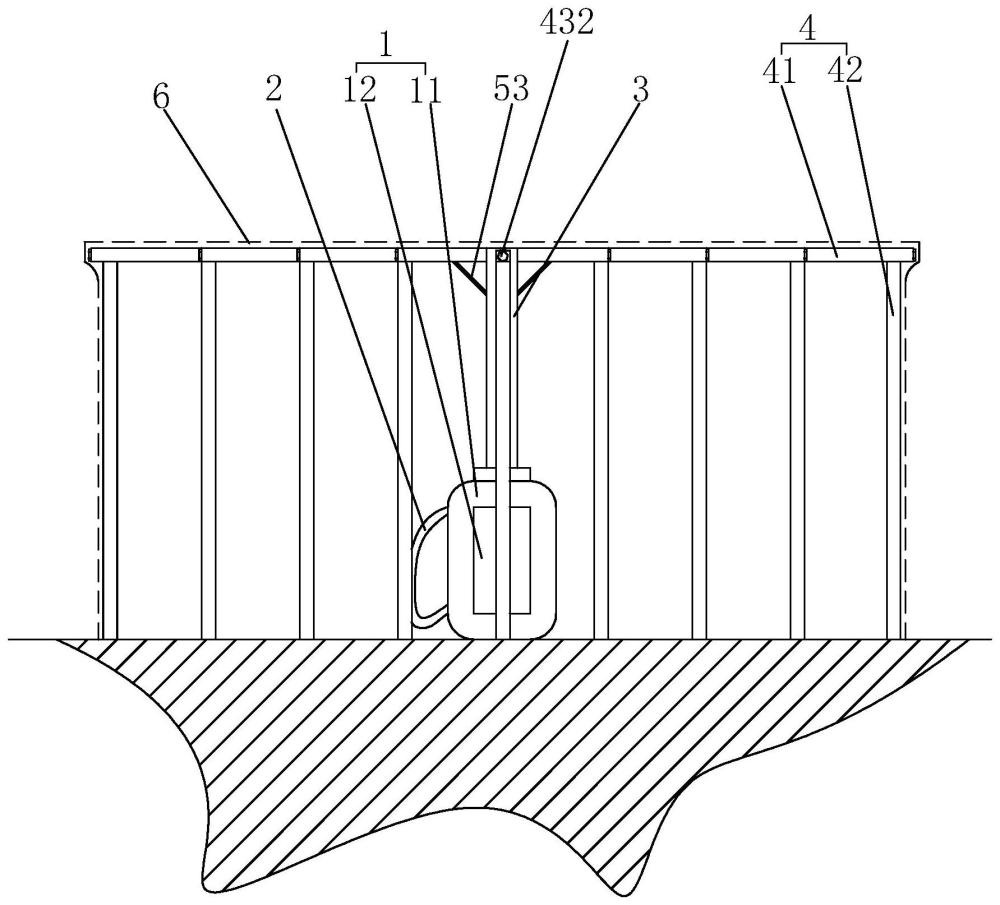

1.一種便攜式焊接用防風棚，其特征在于：包括長方體狀的背包(1)，背包(1)側面帶有肩帶(2)，背包(1)頂面連接有總桿(3)，總桿(3)垂直于背包(1)的頂面，總桿(3)遠離背包(1)的頂端處鉸接有骨桿(4)，骨桿(4)設置有多個，多個骨桿(4)以總桿(3)的頂端為中心呈放射狀設置，每個骨桿(4)遠離總桿(3)的一端均經過彎折后朝向地面設置，多個骨桿(4)外側套設有遮風罩(6)，多個骨桿(4)將遮風罩(6)撐起，遮風罩(6)將骨桿(4)、總桿(3)和背包(1)罩設在內部空間中。

2.根據權利要求1所述的一種便攜式焊接用防風棚，其特征在于：所述背包(1)包括制成框架(11)，肩帶(2)固定連接在框架(11)上，總桿(3)與框架(11)連接，框架(11)開口處封堵有包裝布(12)，包裝布(12)的邊緣與框架(11)固定連接，包裝布(12)與框架(11)包圍有存儲空間。

3.根據權利要求2所述的一種便攜式焊接用防風棚，其特征在于：所述框架(11)頂面固定連接有連接座(31)，連接座(31)頂端開設有連接孔(32)，總桿(3)插入到連接孔(32)中，總桿(3)與連接孔(32)螺紋連接。

4.根據權利要求1所述的一種便攜式焊接用防風棚，其特征在于：所述遮風罩(6)選用塑料材質制成的遮風罩(6)。

5.根據權利要求1所述的一種便攜式焊接用防風棚，其特征在于：每個所述骨桿(4)與總桿(3)之間均設置有支撐組件(5)，支撐組件(5)供骨桿(4)靠近總桿(3)的部分垂直于總桿(3)設置。

6.根據權利要求5所述的一種便攜式焊接用防風棚，其特征在于：所述支撐組件(5)包括開設在總桿(3)周向側面上的第一支撐孔(51)，骨桿(4)上開設有第二支撐孔(52)，第一支撐孔(51)中插設有支撐桿(53)，支撐桿(53)另一端插入到第二支撐孔(52)中。

7.根據權利要求1所述的一種便攜式焊接用防風棚，其特征在于：每個所述骨桿(4)均包括對接桿(41)，對接桿(41)鉸接在總桿(3)上，對接桿(41)遠離總桿(3)的端頭開設有對接孔(411)，對接孔(411)的軸線垂直于對接桿(41)，對接孔(411)中插設有拼接桿(42)，拼接桿(42)通過固定組件(43)固定在對接孔(411)中。

8.根據權利要求7所述的一種便攜式焊接用防風棚，其特征在于：所述固定組件(43)包括開設在對接桿(41)端頭的固定孔(431)，固定孔(431)與對接孔(411)連通，固定孔(431)中螺紋連接有固定螺栓(432)，固定螺栓(432)擰緊后將拼接桿(42)頂緊在對接孔(411)中。

9.根據權利要求2所述的一種便攜式焊接用防風棚，其特征在于：所述包裝布(12)上開設有進出口，進出口處固定連接有帶有拉鎖(122)的拉鏈(121)。

技術總結
本技術涉及焊接施工輔助設備領域，一種便攜式焊接用防風棚，包括長方體狀的背包，背包側面帶有肩帶，背包頂面連接有總桿，總桿垂直于背包的頂面，總桿遠離背包的頂端處鉸接有骨桿，骨桿設置有多個，多個骨桿以總桿的頂端為中心呈放射狀設置，每個骨桿遠離總桿的一端均經過彎折后朝向地面設置，多個骨桿外側套設有遮風罩，多個骨桿將遮風罩撐起，遮風罩將骨桿、總桿和背包罩設在內部空間中，達到了提高防風棚使用時的便捷性的效果。

技術研發人員：曲石
受保護的技術使用者：大連菘銘科技發展有限公司
技術研發日：20240528
技術公布日：2025/4/28
