本發明屬于焊接設備，具體的說，涉及一種汽車充電樁殼體加工焊接設備及其使用方法。

背景技術：

1、充電樁作為一種為電動汽車等電動設備提供電能補給的裝置，在新能源汽車產業發展中扮演著關鍵角色；目前，現有技術的充電樁主要由電氣系統、充電接口、計量計費系統、通信與控制系統、安全防護系統和充電樁殼體這幾部分組成，其中充電樁殼體是充電樁的物理載體，起到支撐和保護內部部件的作用，一般是由金屬板材經組裝、焊接制成。

2、在對充電樁殼體進行加工時，一般都采用焊接的方式進行組裝加工完成；傳統的對于充電樁殼體板材進行焊接時大多是基于人工焊接操作完成的，人工焊接操作繁瑣且不利于對板材進行精準調節操作，會極大的影響到充電樁殼體的焊接效率和生產精度。

3、為提高焊接效率和精度，專利申請?zhí)枮閏n202411234293.x的中國發明專利，公開了一種空氣源熱泵殼體加工焊接裝置，包括安裝架，安裝架上設置有橫向輸送組件，安裝架的前后兩側均設置有橫板，橫板與安裝架之間設置有調節組件；橫板上開設有安裝孔，安裝孔內固接有拼接桿，拼接桿外側壁前后對稱設置有兩個第一活動板，兩個第一活動板之間左右對稱設置有兩個第二活動板，第一活動板與第二活動板之間鉸接有同一個斜板，第二活動板上固接有第二電動推桿，第二電動推桿的伸縮端與第一活動板的內側面滑動連接，第二活動板上設置有豎向驅動組件，第一活動板上設置有旋轉驅動組件，第二活動板上遠離拼接桿的一側設置有位置鎖定組件。

4、上述該類現有的焊接設備主要適用于焊接空氣源熱泵殼體，但是也能夠用于對充電樁殼體進行焊接操作，但是隨著充電樁產業的高速發展，各種規格形狀的充電樁也被開發出來，而現有的焊接設備只能適用于焊接單一規格的充電樁殼體，當更換充電樁殼體的型號時，該類現有的焊接設備不能更好的適用于對板材進行定位和焊接操作，降低使用效果和焊接效率及焊接質量，難以適應目前市場的需要。

技術實現思路

1、本發明要解決的技術問題是提供一種汽車充電樁殼體加工焊接設備及其使用方法，用于解決傳統充電樁殼體焊接設備整體結構復雜，定位精度差，焊接效率低、焊接質量差，并且通用性不足的技術問題。

2、為解決上述技術問題，本發明提供如下技術方案：

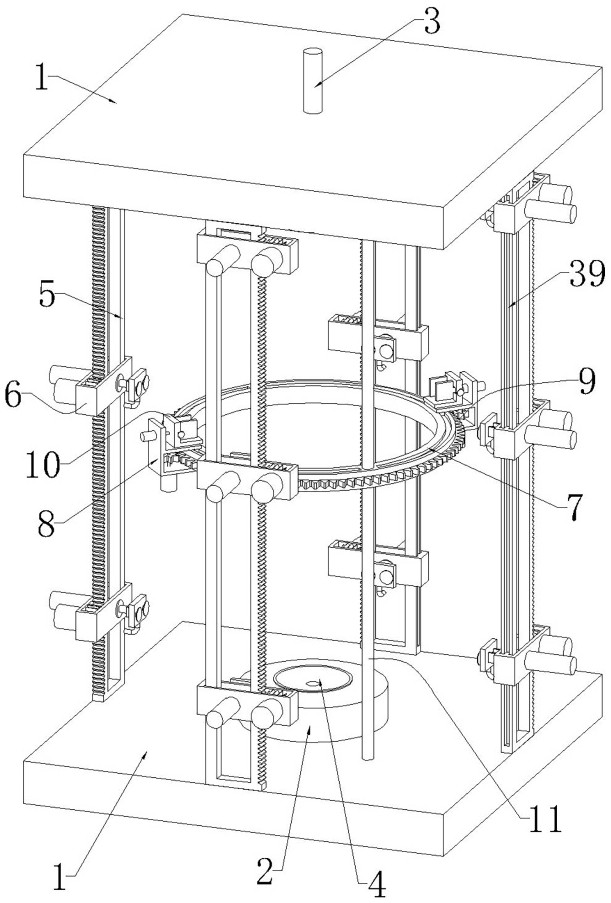

3、一種汽車充電樁殼體加工焊接設備，包括上下對稱布設的兩個安裝殼，兩個安裝殼之間設置有若干個固定框，下側的安裝殼頂面上固定連接有固定臺，上側的安裝殼上固定連接有第一自動伸縮桿，固定臺和第一自動伸縮桿的伸縮端上均安裝有第一吸盤，每個固定框相互靠近的一側位置處設置有若干個第二吸盤，固定框上設置有若干個可調定位裝置，可調定位裝置的移動端分別與相對應的第二吸盤固定連接，可調定位裝置用于驅動第二吸盤進行升降和橫向移動，若干個固定框之間設置有環形板，環形板上設置有豎向位移組件，豎向位移組件的上下兩端分別與相對應的安裝殼連接，豎向位移組件用于驅動環形板進行升降移動，環形板上活動安裝有安裝架，安裝架與環形板之間設置有位移調節組件，安裝架上還設置有用于對焊槍進行夾緊固定的焊槍夾持組件。

4、以下是本發明對上述技術方案的進一步優化：

5、所述可調定位裝置包括活動框，活動框滑動套設在固定框上，活動框上固定安裝有第一電機，第一電機的動力輸出端與固定框之間設置有第一傳動連接組件，第一電機啟動通過第一傳動連接組件帶動活動框在固定框上進行升降移動。

6、進一步優化：所述活動框上固定安裝有第二自動伸縮桿，第二自動伸縮桿的伸縮端上固定安裝有側板，第二吸盤分別固定安裝在相對應的側板上。

7、進一步優化：所述環形板的上下側壁上均開設有弧形滑槽，安裝架上固定連接有弧形滑板，弧形滑板插入弧形滑槽內且弧形滑板與弧形滑槽之間滑動連接。

8、進一步優化：所述位移調節組件包括第二電機，第二電機固定安裝在安裝架的底面上，第二電機的動力輸出端與環形板的外圓周面之間設置有第二傳動連接組件，第二電機啟動通過第二傳動連接組件帶動安裝架在環形板上進行移動。

9、進一步優化：所述焊槍夾持組件包括第三自動伸縮桿，第三自動伸縮桿固定安裝在安裝架上，第三自動伸縮桿的伸縮端上固定安裝有活動板，活動板的側壁上對稱布設且滑動連接有兩個夾板，活動板上設置有用于驅動兩個夾板向相互靠近或相互遠離方向移動的夾緊調節組件。

10、進一步優化：所述豎向位移組件包括螺紋連接在環形板上的兩個第二螺紋桿，兩個第二螺紋桿為平行且間隔布設，第二螺紋桿為豎直布設，第二螺紋桿的上下兩端分別與相對應的安裝殼轉動連接。

11、進一步優化：下側的安裝殼內部開設有安裝空腔，兩個第二螺紋桿的下端均延伸至安裝空腔內并通過傳動組件傳動連接，安裝空腔內固定安裝有驅動電機，驅動電機的動力輸出端通過齒輪組與其中任意一個第二螺紋桿的下端傳動連接。

12、進一步優化：其中任意一個固定框的上下兩端位置處分別設置有直線自動滑軌，直線自動滑軌分別固定安裝在相對應的安裝殼上，直線自動滑軌啟動用于驅動該固定框進行水平移動，其余固定框的上下兩端分別與相對應的安裝殼固定連接。

13、本發明還提供一種汽車充電樁殼體加工焊接設備的使用方法，基于上述一種汽車充電樁殼體加工焊接設備,包括以下步驟：

14、s1：將焊槍放置到活動板上且位于兩個夾板之間，然后使兩個夾板向相互靠近的方向運動用于對焊槍進行夾持固定，將該焊接設備連接外部控制設備和電源；

15、s2：將充電樁殼體所使用的板材按照安裝位置要求放置到兩個安裝殼之間且位于環形板的內部，啟動第一自動伸縮桿帶動第一吸盤運動，使上側的第一吸盤用于對充電樁殼體的頂面板材進行吸附固定，下側的第一吸盤用于對充電樁殼體的底面板材進行吸附固定；

16、s3：根據充電樁殼體側面板材的形狀和高度啟動第一電機，第一電機通過第一傳動連接組件帶動活動框在固定框上進行升降移動，當?shù)诙P運動到指定高度后停止第一電機，然后啟動第二自動伸縮桿帶動側板運動，使第二吸盤用于對充電樁殼體的側面板進行吸附固定，并將側面板固定到指定位置處；

17、s4：?jiǎn)?dòng)第二電機通過第二傳動連接組件帶動安裝架在環形板上進行移動，使安裝架上的焊槍調節到充電樁殼體待焊接位置處的一側，然后啟動第三自動伸縮桿推動活動板帶動焊槍運動到待焊接的位置處；

18、s5：?jiǎn)?dòng)焊槍和驅動電機，驅動電機通過齒輪組和傳動組件的配合帶動兩個第二螺紋桿同步轉動，第二螺紋桿轉動通過螺紋配合驅動環形板進行升降移動，此時焊槍用于對充電樁殼體板材進行豎向焊接操作；

19、s6：如s4步驟的原理，通過第二電機和第三自動伸縮桿的配合用于驅動焊槍在指定高度上進行橫向運動，使焊槍用于對充電樁殼體板材進行橫向焊接操作，在焊接的過程中對影響到環形板運動的第二吸盤進行調控，通過控制相對應的第二自動伸縮桿帶動第二吸盤向遠離充電樁殼體的一側運動，實現自動化焊接操作；

20、s7：當對充電樁殼體焊接完成后，關閉焊槍并解除第一吸盤和第二吸盤的吸附固定，然后控制第一自動伸縮桿、第二自動伸縮桿和第三自動伸縮桿復位，使焊槍、第一吸盤和第二吸盤向遠離充電樁殼體的一側移動，并控制驅動電機啟動用于驅動環形板運動到下側安裝殼的位置處，此時將焊接完成的充電樁殼體從相鄰兩個固定框之間的空隙位置處取出。

21、本發明采用上述技術方案，至少具有如下有益效果：

22、1、本發明中采用焊槍夾持組件可以實現對充電樁殼體焊接用的焊槍進行穩定的夾持操作，并且方便對不同的焊槍進行更換和檢修，適用于執行不同的焊接工藝，整體結構簡單，并且通過驅動電機的驅動以及齒輪組和傳動組件的配合能夠帶動兩個第二螺紋桿同步轉動，第二螺紋桿轉動通過螺紋配合驅動環形板進行升降移動，實現對焊槍的高度位置進行精準調節，并且能夠使焊槍進行豎向焊接操作，通過第二電機的驅動以及第二傳動連接組件的配合，使安裝架在環形板上運動，實現對焊槍的橫向位置進行調節操作，并通過第三自動伸縮桿的配合工作用于驅動焊槍進行水平移動，使焊槍進行橫向焊接操作，具有自動化焊接功能，焊接效率高且便于控制焊接操作，提高焊接精度。

23、2、本發明中第一吸盤能夠用于對充電樁殼體的上下兩個側面板進行定位固定，方便對上下兩個側面板進行精準定位，并通過第一電機的驅動以及第一傳動連接組件的配合，使活動框在固定框上進行升降移動，進而能夠根據充電樁殼體側面板的高度和形狀對第二吸盤的高度位置進行精準調節操作，然后再通過第二自動伸縮桿的驅動，使第二吸盤可以完成對充電樁殼體側面板的吸附固定，實現對充電樁殼體的側面板進行精準調節操作，方便對充電樁殼體板材進行精準組裝，并且還能夠適用于對不同形狀和規格的充電樁殼體進行組裝和焊接操作，有效的提高焊接速率和焊接精度。

24、下面結合附圖和實施例對本發明進一步說明。
