本技術涉及異形夾具，具體為一種鎬釬套數控車床用異形夾具。

背景技術：

1、鎬釬系直接和工作物接觸的工具，尺寸和形狀對氣鎬之生產率有顯著影響，鎬釬的形狀和長度視擊穿礦層之硬度而定，如礦層愈硬則鎬釬愈短，反之則長，鎬釬套是用以對鎬釬進行固定的管套，針對不同款式的鎬釬，所使用的鎬釬套款式不一，可根據要求定制所需的異形鎬釬套進行使用。

2、數控車床的夾具在對異形鎬釬套進行固定時，通過伺服電機帶動雙向螺紋桿進行旋轉，雙向螺紋桿帶動夾持架對鎬釬套的外壁進行夾持，將鎬釬套固定在夾具上，由于異形的鎬釬套形狀較為特殊，夾具難以對異形鎬釬套的外壁進行充分夾持，異形鎬釬套難以與夾具貼合，使得異形鎬釬套與夾具的間隙位置處難以保持穩定，使用較為不便。

技術實現思路

1、本實用新型的目的在于提供一種鎬釬套數控車床用異形夾具，以解決上述背景技術提出的目前市場上的數控車床的夾具難以對異形鎬釬套進行穩定夾持的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種鎬釬套數控車床用異形夾具，包括底座、支撐板、支撐架和移動架，所述底座的頂端設置有支撐板，所述支撐板的頂端焊接有支撐架，所述支撐架的頂端設置有兩組移動架。

3、優選的，兩組所述移動架的頂端均設置有頂蓋，兩組所述移動架的內部均設置有多組延伸至外側的連接桿，多組所述連接桿的一端位于移動架的內部均設置有彈簧。

4、優選的，兩組所述移動架的內部位于彈簧的一端均設置有一組擠壓板，兩組所述擠壓板的內部套設有延伸至移動架外側的單向螺紋桿，兩組所述單向螺紋桿遠離擠壓板的一端均焊接有轉動塊。

5、優選的，所述支撐架的內側焊接有固定板，所述支撐架的頂端位于固定板的兩側均開設有滑動槽，兩組所述移動架的底端均焊接有貫穿滑動槽延伸至支撐架內部的滑動架，所述支撐架的一側通過螺栓安裝有第二伺服電機，所述第二伺服電機的輸出端通過聯軸器連接有貫穿兩組滑動架的雙向螺紋桿。

6、優選的，所述支撐板的底端焊接有延伸至底座內部的支撐軸，所述支撐板的底端位于支撐軸的外側焊接有齒環。

7、優選的，所述底座的內部通過螺栓安裝有第一伺服電機，所述第一伺服電機的輸出端通過聯軸器連接有位于齒環內側的齒輪。

8、與現有技術相比，本實用新型的有益效果是：

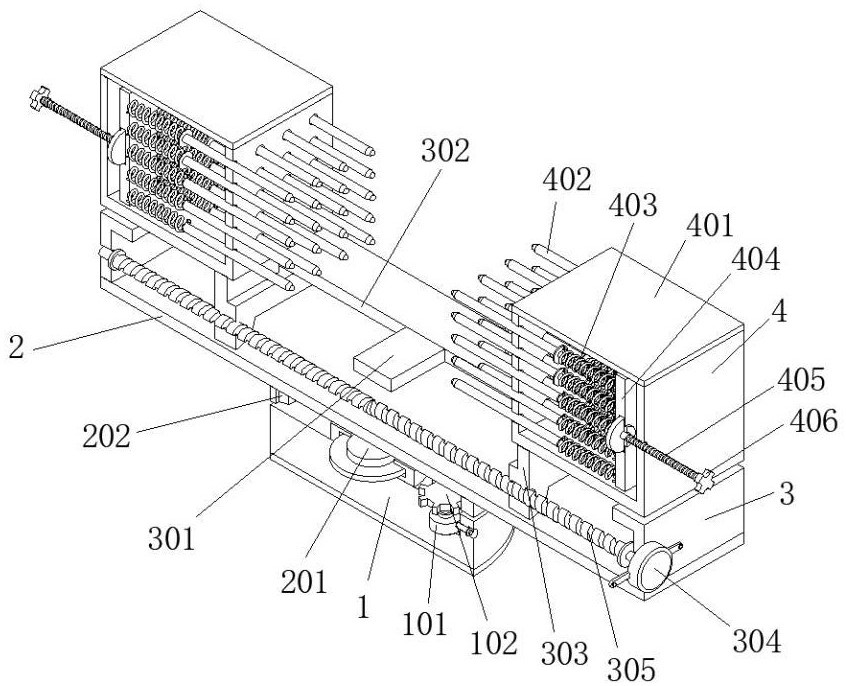

9、1.該夾具需要對異形鎬釬套進行夾持時，將異形鎬釬套放置兩組移動架之間，通過第二伺服電機和雙向螺紋桿帶動兩組滑動架和兩組移動架進行移動，兩組移動架帶動連接桿、彈簧、擠壓板、單向螺紋桿和轉動塊進行移動，使得多組連接桿與異形鎬釬套的外壁進行貼合，連接桿受到異形鎬釬套凸起部位的反作用力推動彈簧進行壓縮形變，使得多組連接桿對異形鎬釬套進行夾持，通過轉動塊帶動單向螺紋桿在移動架的內部進行螺旋移動，單向螺紋桿推動擠壓板和彈簧進行移動，擠壓板推動彈簧進行持續形變，使得其中幾組彈簧到達最大值，使得這幾組彈簧無法發生形變，進而對連接桿進行穩定支撐，使得連接桿與異形鎬釬套的外壁進行充分貼合，使得異形鎬釬套被固定在夾具上，通過連接桿對異形鎬釬套進行夾持，便于數控機床對異形鎬釬套進行加工。

10、2.該數控車床需要對夾具上的異形鎬釬套的加工角度進行調節時，通過第一伺服電機和齒輪帶動齒環、支撐板和支撐軸進行旋轉，支撐板旋轉帶動支撐架、移動架和異形鎬釬套進行旋轉，進而對異形鎬釬套的加工角度進行調節，便于數控車床對異形鎬釬套進行加工，為操作人員的使用提供便捷。

技術特征：

1.一種鎬釬套數控車床用異形夾具，包括底座(1)、支撐板(2)、支撐架(3)和移動架(4)，其特征在于：所述底座(1)的頂端設置有支撐板(2)，所述支撐板(2)的頂端焊接有支撐架(3)，所述支撐架(3)的頂端設置有兩組移動架(4)；

2.根據權利要求1所述的一種鎬釬套數控車床用異形夾具，其特征在于：所述支撐架(3)的內側焊接有固定板(301)，所述支撐架(3)的頂端位于固定板(301)的兩側均開設有滑動槽(302)，兩組所述移動架(4)的底端均焊接有貫穿滑動槽(302)延伸至支撐架(3)內部的滑動架(303)，所述支撐架(3)的一側通過螺栓安裝有第二伺服電機(304)，所述第二伺服電機(304)的輸出端通過聯軸器連接有貫穿兩組滑動架(303)的雙向螺紋桿(305)。

3.根據權利要求1所述的一種鎬釬套數控車床用異形夾具，其特征在于：所述支撐板(2)的底端焊接有延伸至底座(1)內部的支撐軸(201)，所述支撐板(2)的底端位于支撐軸(201)的外側焊接有齒環(202)。

4.根據權利要求3所述的一種鎬釬套數控車床用異形夾具，其特征在于：所述底座(1)的內部通過螺栓安裝有第一伺服電機(101)，所述第一伺服電機(101)的輸出端通過聯軸器連接有位于齒環(202)內側的齒輪(102)。

技術總結
本技術公開了一種鎬釬套數控車床用異形夾具，涉及異形夾具技術領域，包括底座、支撐板、支撐架和移動架，所述底座的頂端設置有支撐板。本技術連接桿受到異形鎬釬套凸起部位的反作用力推動彈簧進行壓縮形變，使得多組連接桿對異形鎬釬套進行夾持，通過轉動塊帶動單向螺紋桿在移動架的內部進行螺旋移動，單向螺紋桿推動擠壓板和彈簧進行移動，擠壓板推動彈簧進行持續形變，使得其中幾組彈簧到達最大值，使得這幾組彈簧無法發生形變，進而對連接桿進行穩定支撐，使得連接桿與異形鎬釬套的外壁進行充分貼合，使得異形鎬釬套被固定在夾具上，通過連接桿對異形鎬釬套進行夾持，便于數控機床對異形鎬釬套進行加工。
