本技術屬于電氣工程，具體涉及一種電氣工程電纜切割裝置。

背景技術：

1、電氣工程涵蓋了幾乎所有與電子、光子有關的工程行為，電子工程側重于電子電路和系統的設計與開發，負責創建計算機、智能手機、醫療設備和各種消費類電子產品等設備。控制系統工程則涉及設計和實施調節和控制其他系統行為的系統，在自動化、機器人技術和各種工業過程中扮演著至關重要的角色。

2、電纜是一種由幾根或幾組導線絞合而成的類似繩索的裝置，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層。其通常由單股或多股導線和絕緣層組成，用于連接電路、電器等，實現電力或信息的傳輸。電纜在電力、通信及相關傳輸領域有著廣泛的應用，是現代電氣工程中不可或缺的一部分，電纜在使用過程中，需要根據不同的需求，對電纜進行切割，從而滿足工作需要，現有的電纜切割裝置在工作時，因電纜的表面較為光滑，無法對電纜進行較為穩固的夾持，這種情況會導致在電纜的切割過程中會發生活動，從而影響電纜的切割效率與切割效果。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型提供了一種電氣工程電纜切割裝置，解決了現有的電纜切割裝置在工作時，因電纜的表面較為光滑，無法對電纜進行較為穩固的夾持，這種情況會導致在電纜的切割過程中會發生活動，從而影響電纜的切割效率與切割效果的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種電氣工程電纜切割裝置，包括箱體，所述箱體的側面設置有第一凹槽，所述箱體的內部設置有第二凹槽，所述箱體的側面設置有第三凹槽，所述箱體的側面設置有第四凹槽，所述箱體的頂部固定安裝有第一連接橫板，所述箱體的側面固定安裝有第一伸縮腔，所述第一伸縮腔的內部活動安裝有第一電動伸縮桿，所述第一電動伸縮桿的一端固定安裝有第一伸縮桿連接塊，所述第一伸縮桿連接塊的內部活動安裝有活動軸，所述活動軸的外側固定安裝有活動輥軸，所述箱體的頂部固定安裝有第二連接橫板，所述第二連接橫板的頂部固定安裝有第二伸縮腔，所述第二伸縮腔的內部活動安裝有第二電動伸縮桿，所述第二電動伸縮桿的底部固定安裝有第二伸縮桿連接塊，所述第二伸縮桿連接塊的側面固定安裝有切割輪驅動電機，所述切割輪驅動電機的輸出端活動安裝有切割輪驅動軸，所述切割輪驅動軸的一端活動安裝有驅動軸固定環，所述切割輪驅動軸的外側固定安裝有驅動軸限位塊，所述切割輪驅動軸的外側活動安裝有切割輪安裝環，所述切割輪安裝環的外側活動安裝有切割刃，所述第二凹槽的內部活動安裝有滑動軸，所述滑動軸的外側固定安裝有驅動軸限位塊，所述第三凹槽的內部活動安裝有第一滑塊，所述第四凹槽的內部活動安裝有第二滑塊。

3、優選的，所述第一連接橫板的底部固定安裝有牽引電機安裝塊，所述牽引電機安裝塊的底部固定安裝有牽引電機。

4、優選的，所述牽引電機的輸出端活動安裝有第一傳動軸，所述第一傳動軸的一端固定安裝有牽引軸。

5、優選的，所述牽引軸的外側固定安裝有牽引鏈，所述牽引鏈的一端活動安裝有牽引鏈連接塊。

6、優選的，所述牽引鏈連接塊的底部固定安裝有連接桿，所述連接桿的內部固定安裝有活動輪。

7、優選的，所述活動輪的內部活動安裝有活動輪固定環，所述活動輪固定環的外側固定安裝有防滑塊。

8、優選的，所述箱體的側面固定安裝有驅動電機，所述驅動電機的輸出端活動安裝有第二傳動軸，所述第二傳動軸的外側固定安裝有防滑塊。

9、與現有技術相比，本實用新型的有益效果是：

10、在使用時，配合第一傳動軸、牽引軸、牽引鏈、牽引鏈連接塊、連接桿、活動輪、活動輪固定環、第二傳動軸和驅動電機，通過驅使第一傳動軸進行轉動能夠帶動牽引軸進行轉動，通過牽引軸的轉動能夠帶動牽引鏈進行轉動，通過牽引鏈的活動能夠配合牽引鏈連接塊帶動連接桿向上牽引，通過連接桿的活動能夠帶動活動輪配合活動輪固定環向上活動，通過活動輪的活動配合第二傳動軸和驅動電機能夠帶動電纜向切割方向牽引，該方式提高了裝置的工作效率和實用性。

技術特征：

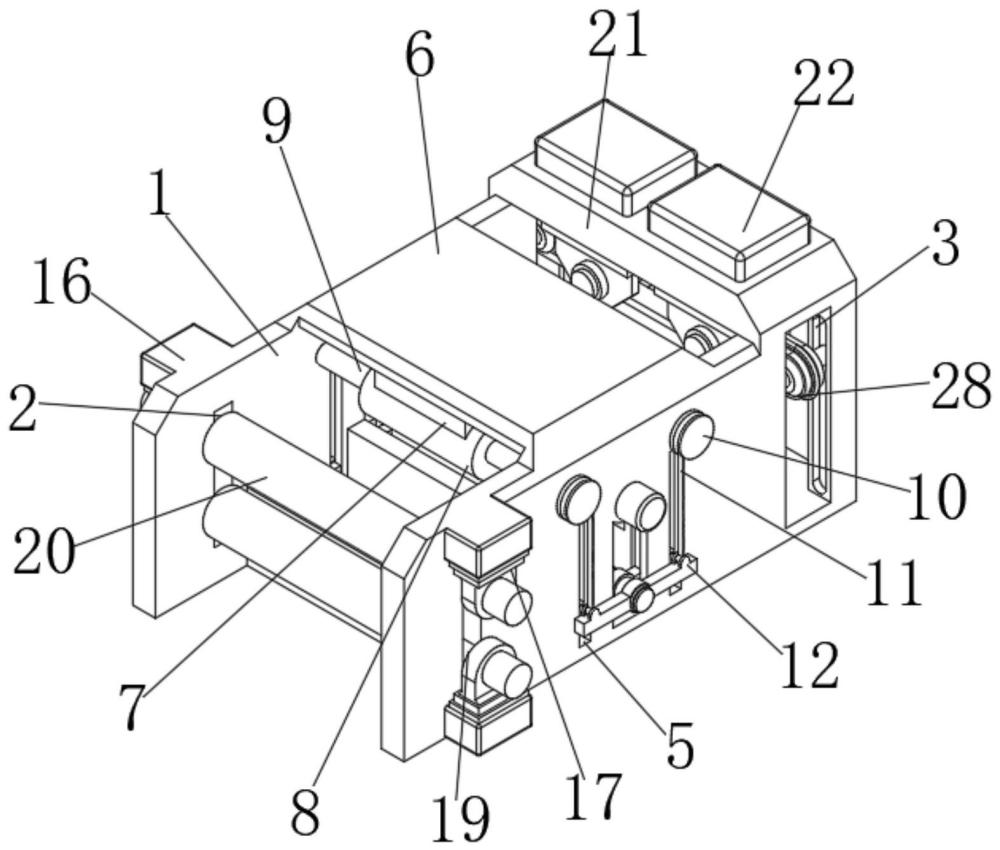

1.一種電氣工程電纜切割裝置，包括箱體(1)，其特征在于：所述箱體(1)的側面設置有第一凹槽(2)，所述箱體(1)的內部設置有第二凹槽(3)，所述箱體(1)的側面設置有第三凹槽(4)，所述箱體(1)的側面設置有第四凹槽(5)，所述箱體(1)的頂部固定安裝有第一連接橫板(6)，所述箱體(1)的側面固定安裝有第一伸縮腔(16)，所述第一伸縮腔(16)的內部活動安裝有第一電動伸縮桿(17)，所述第一電動伸縮桿(17)的一端固定安裝有第一伸縮桿連接塊(18)，所述第一伸縮桿連接塊(18)的內部活動安裝有活動軸(19)，所述活動軸(19)的外側固定安裝有活動輥軸(20)，所述箱體(1)的頂部固定安裝有第二連接橫板(21)，所述第二連接橫板(21)的頂部固定安裝有第二伸縮腔(22)，所述第二伸縮腔(22)的內部活動安裝有第二電動伸縮桿(23)，所述第二電動伸縮桿(23)的底部固定安裝有第二伸縮桿連接塊(24)，所述第二伸縮桿連接塊(24)的側面固定安裝有切割輪驅動電機(25)，所述切割輪驅動電機(25)的輸出端活動安裝有切割輪驅動軸(26)，所述切割輪驅動軸(26)的一端活動安裝有驅動軸固定環(27)，所述切割輪驅動軸(26)的外側固定安裝有驅動軸限位塊(28)，所述切割輪驅動軸(26)的外側活動安裝有切割輪安裝環(29)，所述切割輪安裝環(29)的外側活動安裝有切割刃(30)，所述第二凹槽(3)的內部活動安裝有滑動軸(31)，所述滑動軸(31)的外側固定安裝有驅動軸限位塊(28)，所述第三凹槽(4)的內部活動安裝有第一滑塊(32)，所述第四凹槽(5)的內部活動安裝有第二滑塊(33)。

2.根據權利要求1所述的一種電氣工程電纜切割裝置，其特征在于：所述第一連接橫板(6)的底部固定安裝有牽引電機安裝塊(7)，所述牽引電機安裝塊(7)的底部固定安裝有牽引電機(8)。

3.根據權利要求2所述的一種電氣工程電纜切割裝置，其特征在于：所述牽引電機(8)的輸出端活動安裝有第一傳動軸(9)，所述第一傳動軸(9)的一端固定安裝有牽引軸(10)。

4.根據權利要求3所述的一種電氣工程電纜切割裝置，其特征在于：所述牽引軸(10)的外側固定安裝有牽引鏈(11)，所述牽引鏈(11)的一端活動安裝有牽引鏈連接塊(12)。

5.根據權利要求4所述的一種電氣工程電纜切割裝置，其特征在于：所述牽引鏈連接塊(12)的底部固定安裝有連接桿(13)，所述連接桿(13)的內部固定安裝有活動輪(14)。

6.根據權利要求5所述的一種電氣工程電纜切割裝置，其特征在于：所述活動輪(14)的內部活動安裝有活動輪固定環(15)，所述活動輪固定環(15)的外側固定安裝有防滑塊(36)。

7.根據權利要求1所述的一種電氣工程電纜切割裝置，其特征在于：所述箱體(1)的側面固定安裝有驅動電機(35)，所述驅動電機(35)的輸出端活動安裝有第二傳動軸(34)，所述第二傳動軸(34)的外側固定安裝有防滑塊(36)。

技術總結
本技術屬于電氣工程技術領域，尤其為一種電氣工程電纜切割裝置，包括箱體，所述箱體的側面設置有第一凹槽，所述箱體的內部設置有第二凹槽，所述箱體的側面設置有第三凹槽，所述箱體的側面設置有第四凹槽，在使用時，配合第一傳動軸、牽引軸、牽引鏈、牽引鏈連接塊、連接桿、活動輪、活動輪固定環、第二傳動軸和驅動電機，通過驅使第一傳動軸進行轉動能夠帶動牽引軸進行轉動，通過牽引軸的轉動能夠帶動牽引鏈進行轉動，通過牽引鏈的活動能夠配合牽引鏈連接塊帶動連接桿向上牽引，通過連接桿的活動能夠帶動活動輪配合活動輪固定環向上活動，通過活動輪的活動配合第二傳動軸和驅動電機帶動電纜向切割方向牽引，提高了裝置的工作效率和實用性。

技術研發人員：蔡玲盈,林嘉琪
受保護的技術使用者：河北青蝎線纜有限公司
技術研發日：20240604
技術公布日：2025/4/28
