本申請涉及模具加工用定位夾具的，尤其是涉及一種模具加工用定位夾具。

背景技術：

1、夾具是指機械制造過程中用來固定加工對象，使之占有正確的位置，以接受施工或檢測的裝置，又稱卡具；從廣義上說，在工藝過程中的任何工序，用來迅速、方便、安全地安裝工件的裝置，都可稱為夾具；模具在加工時，都會通過夾具將模具固定住，然后開始加工，模具在使用之前需要對模具表面進行加工，因此需要對模具進行夾緊。

2、目前，模具加工用的夾具上只設有一個固定裝置，模具在加工時容易晃動，穩定性不高，加工不同形狀的的模具時，需要更換不同的夾具，較為麻煩，費時費力，本領域技術人員提供了一種模具加工用定位夾具，以解決上述背景技術中提出的問題。

技術實現思路

1、為了解決上述背景技術中提出的問題，本申請提供一種模具加工用定位夾具。

2、本申請提供的一種模具加工用定位夾具采用如下的技術方案：

3、一種模具加工用定位夾具，包括工作臺，所述工作臺的上端開設有矩形槽，所述工作臺的上方設置有定位組件，所述定位組件包括活動板，所述活動板的上端開設有半圓槽，所述半圓槽的一側設置有一號半圓板，所述一號半圓板的外部固定安裝有卡環件，所述半圓槽的一側內壁開設有卡槽，所述一號半圓板的一側設置有兩個二號半圓板，所述二號半圓板的一側設置有兩個三號半圓板，所述三號半圓板的一側固定安裝有兩個橡皮柱。

4、優選的，所述活動板的下端固定安裝有滑塊，所述滑塊位于矩形槽的內部。

5、優選的，所述滑塊的一側開設有螺紋通孔，所述工作臺的一側固定安裝有轉動電機。

6、優選的，所述轉動電機的輸出軸一端貫穿矩形槽的內部，且輸出軸的一端固定安裝有螺桿，所述螺桿與螺紋通孔螺紋連接。

7、優選的，所述工作臺的上端固定安裝有固定板，且固定板與活動板呈對稱設置，且固定板的一側同樣設置有一號半圓板，所述工作臺的下端固定安裝有支撐腿。

8、優選的，所述卡環件與卡槽活動卡合，且一號半圓板和二號半圓板的一側均開設有半圓槽。

9、優選的，所述一號半圓板和二號半圓板的連接方式與活動板和一號半圓板的連接方式一致，且二號半圓板和三號半圓板的連接方式同樣與活動板和一號半圓板的連接方式一致。

10、綜上所述，本申請包括以下有益技術效果：通過設置的定位組件，當模具為矩形體時，此時三號半圓板一側的橡皮柱首先接觸模具，一號半圓板、二號半圓板和三號半圓板的一側受力均勻，進而一號半圓板、二號半圓板和三號半圓板不會發生轉動，對模具進行正向定位夾緊；

11、當需要定位的模具為異型件時，此時兩個橡皮柱受力不均等時，三號半圓板會發生轉動，相應的，二號半圓板和一號半圓板反生對應的轉動，使橡皮柱始終與異型模具進行貼合，活動板向固定板方向移動后對異型模具進行有效的夾緊，該定位夾具定位效果好，適用于不同形狀的模具進行定位。

技術特征：

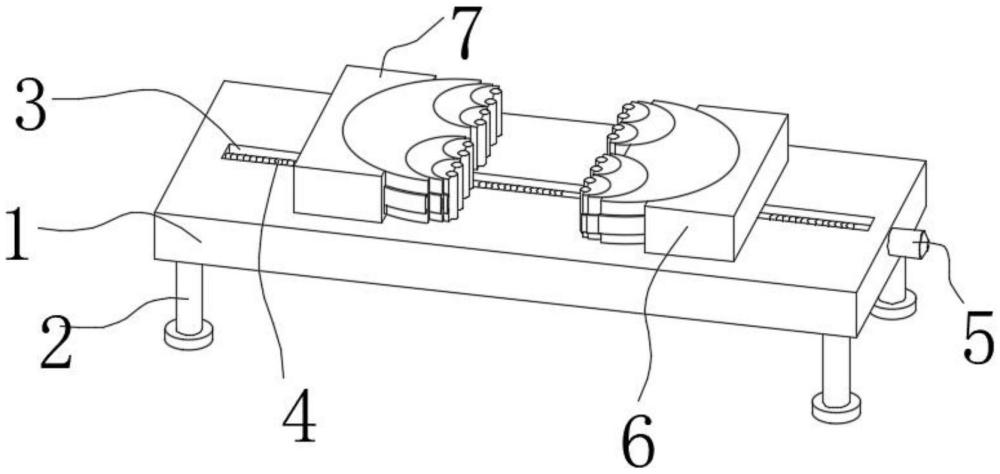

1.一種模具加工用定位夾具，其特征在于：包括工作臺(1)，所述工作臺(1)的上端開設有矩形槽(3)，所述工作臺(1)的上方設置有定位組件(7)，所述定位組件(7)包括活動板(8)，所述活動板(8)的上端開設有半圓槽(14)，所述半圓槽(14)的一側設置有一號半圓板(9)，所述一號半圓板(9)的外部固定安裝有卡環件(10)，所述半圓槽(14)的一側內壁開設有卡槽(15)，所述一號半圓板(9)的一側設置有兩個二號半圓板(11)，所述二號半圓板(11)的一側設置有兩個三號半圓板(12)，所述三號半圓板(12)的一側固定安裝有兩個橡皮柱(13)。

2.根據權利要求1所述的一種模具加工用定位夾具，其特征在于：所述活動板(8)的下端固定安裝有滑塊(16)，所述滑塊(16)位于矩形槽(3)的內部。

3.根據權利要求2所述的一種模具加工用定位夾具，其特征在于：所述滑塊(16)的一側開設有螺紋通孔(17)，所述工作臺(1)的一側固定安裝有轉動電機(5)。

4.根據權利要求3所述的一種模具加工用定位夾具，其特征在于：所述轉動電機(5)的輸出軸一端貫穿矩形槽(3)的內部，且輸出軸的一端固定安裝有螺桿(4)，所述螺桿(4)與螺紋通孔(17)螺紋連接。

5.根據權利要求1所述的一種模具加工用定位夾具，其特征在于：所述工作臺(1)的上端固定安裝有固定板(6)，且固定板(6)與活動板(8)呈對稱設置，且固定板(6)的一側同樣設置有一號半圓板(9)，所述工作臺(1)的下端固定安裝有支撐腿(2)。

6.根據權利要求1所述的一種模具加工用定位夾具，其特征在于：所述卡環件(10)與卡槽(15)活動卡合，且一號半圓板(9)和二號半圓板(11)的一側均開設有半圓槽(14)。

7.根據權利要求1所述的一種模具加工用定位夾具，其特征在于：所述一號半圓板(9)和二號半圓板(11)的連接方式與活動板(8)和一號半圓板(9)的連接方式一致，且二號半圓板(11)和三號半圓板(12)的連接方式同樣與活動板(8)和一號半圓板(9)的連接方式一致。

技術總結
本申請涉及模具加工用定位夾具的技術領域，包括工作臺，所述工作臺的上端開設有矩形槽，所述工作臺的上方設置有定位組件，所述定位組件包括活動板，所述活動板的上端開設有半圓槽，所述半圓槽的一側設置有一號半圓板，所述一號半圓板的外部固定安裝有卡環件，所述半圓槽的一側內壁開設有卡槽，所述一號半圓板的一側設置有兩個二號半圓板，所述二號半圓板的一側設置有兩個三號半圓板，所述三號半圓板的一側固定安裝有兩個橡皮柱，所述活動板的下端固定安裝有滑塊，所述滑塊位于矩形槽的內部；本技術所述的一種模具加工用定位夾具，便于對異型模具進行定位。

技術研發人員：朱旭,李德芳,李云龍
受保護的技術使用者：武漢天汽模志信汽車模具有限公司
技術研發日：20240614
技術公布日：2025/4/28
