本技術涉及龍門焊接，具體為一種龍門焊接工作站。

背景技術：

1、焊接作為一種先進的制造工藝技術，已發展成為融材料學、冶金學、自動控制學、檢驗學等學科為一體的綜合性學科，焊接技術正逐步集成到產品的全生命周期，其應用范圍廣泛，包括石油化工、機械電力、航天航空等行業，還擴大到通訊工程、醫療器械、電子器件等領域。

2、該龍門焊接工作站在使用時，仍然存在以下缺陷：工作效率底和需要焊接的物件不夠穩固導致焊接錯位，因此開發一種龍門焊接工作站具有重要的應用價值。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種龍門焊接工作站。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種龍門焊接工作站，包括支撐柱和二號電動伸縮桿，所述支撐柱上固定連接有一號伺服電機，所述一號伺服電機的輸出端固定連接有轉動軸一，所述轉動軸一上固定連接有連接板一，所述連接板一上轉動連接有螺紋桿，所述螺紋桿上設有轉動塊，所述螺紋桿上螺紋連接有螺紋套塊，所述螺紋套塊上轉動連接有連接桿一，所述連接桿一上鉸接有連接板二，所述連接板二上固定連接有滑板，所述滑板上固定連接有限位板，所述連接板二的下端固定連接有一號電動伸縮桿，所述一號電動伸縮桿的一端固定連接有焊接頭，所述支撐柱上設有一號滑槽，所述滑板滑動于一號滑槽上，所述限位板貼合于支撐柱上。

3、作為上述技術方案的進一步描述：

4、所述二號電動伸縮桿的一端固定連接有連接桿二，所述連接桿二上鉸接有連接桿三，所述連接桿三上鉸接有連接桿四，所述連接桿四上固定連接有轉動軸二，所述轉動軸二上固定連接有半齒輪，所述半齒輪上嚙合有齒條一，所述齒條一上固定連接有夾板，所述支撐柱上固定連接有固定板三，所述固定板三上固定連接有連接板三，所述連接板三上固定連接有固定板一，所述固定板一上設有二號滑槽，所述齒條一滑動于二號滑槽上，所述夾板上貼合有物件本體，所述轉動軸二轉動連接于連接塊上。

5、作為上述技術方案的進一步描述：

6、所述固定板三上固定連接有固定板二，所述固定板二上固定連接有三號電動伸縮桿，所述三號電動伸縮桿上固定連接有齒條二，所述齒條二上嚙合有圓齒輪，所述固定板三上固定連接有連接塊，所述齒條二滑動于連接塊上，所述圓齒輪上固定連接有連接軸三，所述連接軸三轉動連接于固定板三上，所述連接軸三遠離圓齒輪的一端固定連接于二號電動伸縮桿上。

7、作為上述技術方案的進一步描述：

8、所述固定板一設有四組且均勻分布在轉動軸二的兩側，所述連接板三設有若干組。

9、作為上述技術方案的進一步描述：

10、所述二號電動伸縮桿設有兩組，所述夾板設有四組。

11、作為上述技術方案的進一步描述：

12、所述物件本體設于焊接頭的下方，所述固定板三設有兩組且對稱設置。

13、作為上述技術方案的進一步描述：

14、所述焊接頭的下端貼合于物件本體。

15、本實用新型具有如下有益效果：

16、1、本實用新型中，工作人員啟動一號伺服電機，帶動連接桿一做圓周運動，一號電動伸縮桿上設有焊接頭對物件本體進行往復焊接，當物件本體與焊接頭有一定的距離時，啟動一號電動伸縮桿，使焊接頭對物件本體進行焊接，當物件本體的一面焊接完成后，啟動一號電動伸縮桿帶動焊接頭上升運動，啟動三號電動伸縮桿，帶動夾板上夾緊的物件本體進行翻轉一圈，這時工作人員重新啟動一號電動伸縮桿，使焊接頭再次貼合到物件本體上，并進行焊接，這樣可以有效的增加焊接工作的效率，也減少了人工焊接的勞動力。

17、2、本實用新型中，工作人員先把小型物件，抬放到四組夾板之間，這時工作人員同時啟動二號電動伸縮桿，帶動兩組夾板對物件本體進行夾緊，通過另外兩組夾板做相同運動，并同時對物件本體進行夾緊運動，這樣可以有效防止物件本體在被焊接時出現晃動導致焊接失敗。

技術特征：

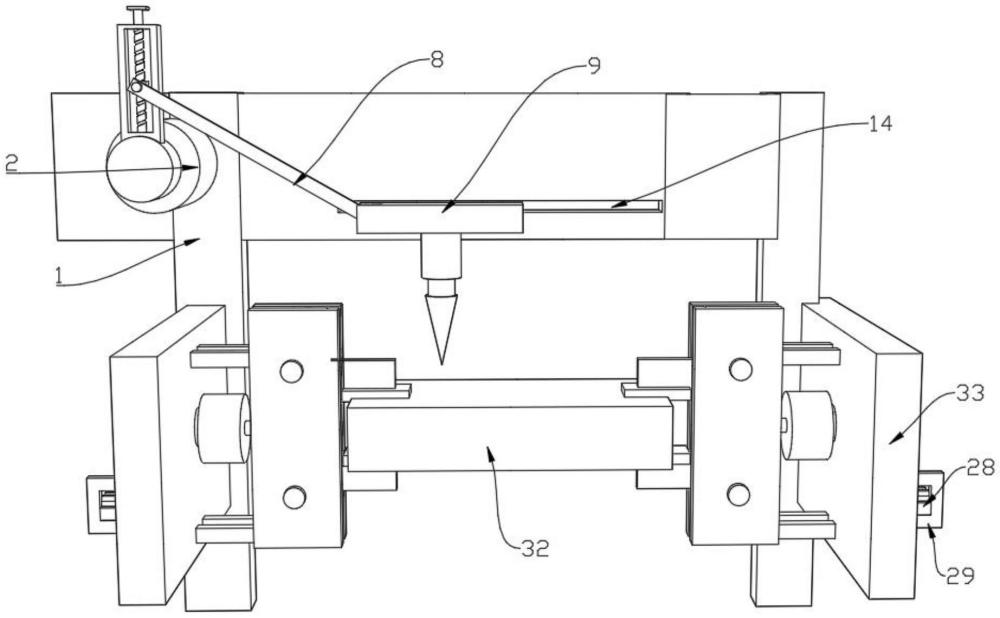

1.一種龍門焊接工作站，包括支撐柱(1)和二號電動伸縮桿(15)，其特征在于：所述支撐柱(1)上固定連接有一號伺服電機(2)，所述一號伺服電機(2)的輸出端固定連接有轉動軸一(3)，所述轉動軸一(3)上固定連接有連接板一(4)，所述連接板一(4)上轉動連接有螺紋桿(5)，所述螺紋桿(5)上設有轉動塊(6)，所述螺紋桿(5)上螺紋連接有螺紋套塊(7)，所述螺紋套塊(7)上轉動連接有連接桿一(8)，所述連接桿一(8)上鉸接有連接板二(9)，所述連接板二(9)上固定連接有滑板(10)，所述滑板(10)上固定連接有限位板(11)，所述連接板二(9)的下端固定連接有一號電動伸縮桿(12)，所述一號電動伸縮桿(12)的一端固定連接有焊接頭(13)，所述支撐柱(1)上設有一號滑槽(14)，所述滑板(10)滑動于一號滑槽(14)上，所述限位板(11)貼合于支撐柱(1)上。

2.根據權利要求1所述的一種龍門焊接工作站，其特征在于：所述二號電動伸縮桿(15)的一端固定連接有連接桿二(16)，所述連接桿二(16)上鉸接有連接桿三(17)，所述連接桿三(17)上鉸接有連接桿四(18)，所述連接桿四(18)上固定連接有轉動軸二(19)，所述轉動軸二(19)上固定連接有半齒輪(20)，所述半齒輪(20)上嚙合有齒條一(21)，所述齒條一(21)上固定連接有夾板(23)，所述支撐柱(1)上固定連接有固定板三(33)，所述固定板三(33)上固定連接有連接板三(24)，所述連接板三(24)上固定連接有固定板一(25)，所述固定板一(25)上設有二號滑槽(22)，所述齒條一(21)滑動于二號滑槽(22)上，所述夾板(23)上貼合有物件本體(32)，所述轉動軸二(19)轉動連接于連接塊(29)上。

3.根據權利要求2所述的一種龍門焊接工作站，其特征在于：所述固定板三(33)上固定連接有固定板二(26)，所述固定板二(26)上固定連接有三號電動伸縮桿(27)，所述三號電動伸縮桿(27)上固定連接有齒條二(28)，所述齒條二(28)上嚙合有圓齒輪(30)，所述固定板三(33)上固定連接有連接塊(29)，所述齒條二(28)滑動于連接塊(29)上，所述圓齒輪(30)上固定連接有連接軸三(31)，所述連接軸三(31)轉動連接于固定板三(33)上，所述連接軸三(31)遠離圓齒輪(30)的一端固定連接于二號電動伸縮桿(15)上。

4.根據權利要求3所述的一種龍門焊接工作站，其特征在于：所述固定板一(25)設有四組且均勻分布在轉動軸二(19)的兩側，所述連接板三(24)設有若干組。

5.根據權利要求4所述的一種龍門焊接工作站，其特征在于：所述二號電動伸縮桿(15)設有兩組，所述夾板(23)設有四組。

6.根據權利要求5所述的一種龍門焊接工作站，其特征在于：所述物件本體(32)設于焊接頭(13)的下方，所述固定板三(33)設有兩組且對稱設置。

7.根據權利要求6所述的一種龍門焊接工作站，其特征在于：所述焊接頭(13)的下端貼合于物件本體(32)。

技術總結
本技術涉及龍門焊接技術領域，且公開了一種龍門焊接工作站，包括支撐柱和二號電動伸縮桿，所述支撐柱上固定連接有一號伺服電機，所述一號伺服電機的輸出端固定連接有轉動軸一，所述轉動軸一上固定連接有連接板一，所述連接板一上轉動連接有螺紋桿，所述螺紋桿上設有轉動塊，所述螺紋桿上螺紋連接有螺紋套塊，所述螺紋套塊上轉動連接有連接桿一，所述連接桿一上鉸接有連接板二，所述連接板二上固定連接有滑板，所述滑板上固定連接有限位板，所述連接板二的下端固定連接有一號電動伸縮桿，啟動一號電動伸縮桿，使焊接頭再次貼合到物件本體上，并進行焊接，這樣可以有效的增加焊接工作的效率，也減少了人工焊接的勞動力。

技術研發人員：白俊道,喬冠民,鄭琪,穆孝文,楊松偉,沈春寬
受保護的技術使用者：洛陽鴻泰重工有限公司
技術研發日：20240614
技術公布日：2025/4/28
