本技術涉及滾輪架，具體為一種焊接滾輪架。

背景技術：

1、焊接滾輪架是一種焊接輔助設備，廣泛地應用于鍋爐，壓力容器，石油，化工，機械等制造行業中鍋筒汽包及其它圓筒形構件的內外縱縫和內外環縫的自動焊接，也可用于工件的表面噴涂或噴丸；

2、目前焊接滾輪架在使用時，由于焊接件的重力通常較重，焊接滾輪架上的滾輪在對焊接件進行長期支撐時，滾輪易發生損壞，導致對滾輪需要進行更換，同時，工作人員在對焊接滾輪架上的焊接件進行焊接時，需要彎腰進行焊接，不方便工作人員長期使用，會對工作人員脊椎發生損壞。

3、因此，提出一種焊接滾輪架。

技術實現思路

1、本實用新型的目的在于提供一種焊接滾輪架，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種焊接滾輪架，包括放置座；

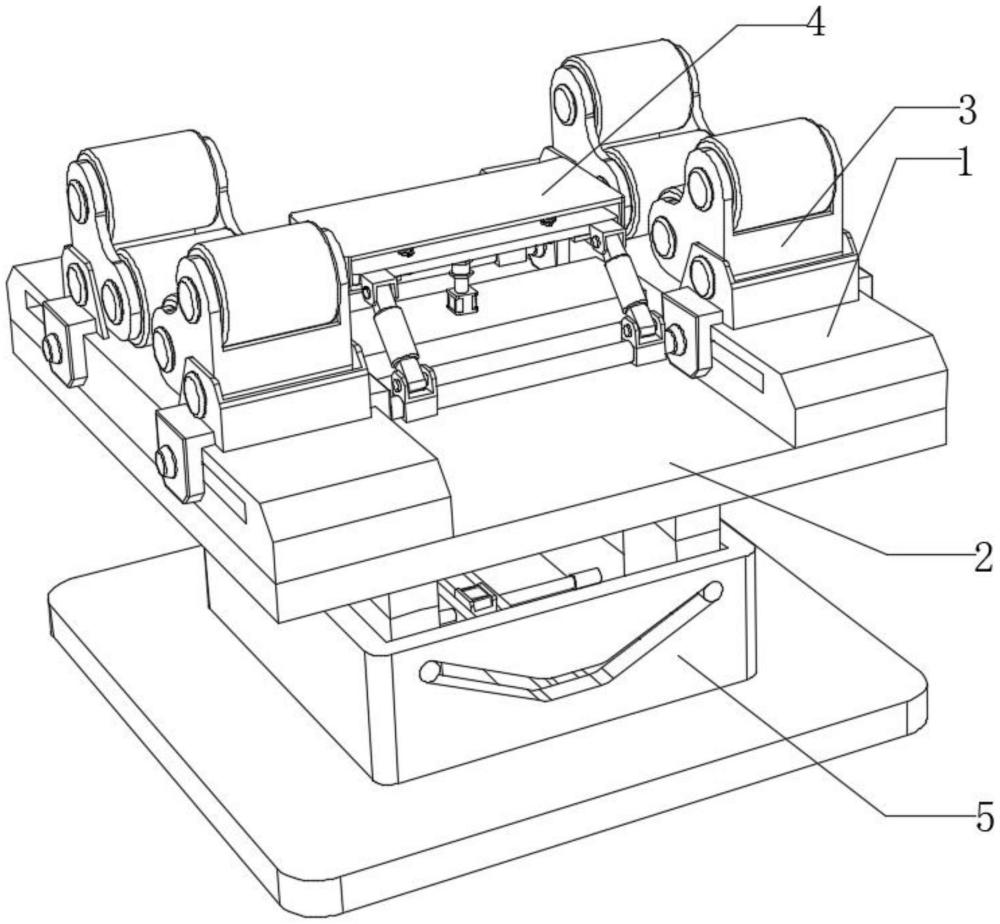

3、所述放置座左右設置有兩個，所述放置座底面固定設置有放置板，所述放置座上方設置有滾輪架，所述放置板上方設置有調節機構，所述放置板下方設置有升降機構；

4、左右兩個所述放置座側面均開設有滑動槽，滑動槽前后設置有兩個，左右所述放置座相靠近側面固定設置連接板；

5、所述調節機構包括調節部與驅動部；

6、所述升降機構包括滑動部與升降部。

7、優選的，所述調節部包括連接架，所述連接架同一側左右設置有兩個，兩個所述連接架上端與滾輪架側面固定連接，兩個所述連接架之間設置有滑動桿，所述滑動桿左右兩端貫穿相靠近連接架并延伸至相靠近連接架另一側，所述滑動桿與連接架軸承連接，所述滑動桿位于滑動槽內部并與滑動槽內壁滑動連接。

8、優選的，左右兩側所述滑動桿相靠近側面固定設置有連接桿，所述連接桿外側面套設有調節座，所述調節座與連接桿軸承連接。

9、優選的，所述驅動部包括調節板，所述調節板位于連接板上方，所述調節板前后側面均固定設置有連接座，所述連接座另一端鉸接設置有液壓桿，所述液壓桿另一端與調節座鉸接。

10、優選的，所述連接板頂面固定設置有氣缸，所述氣缸輸出端與調節板底面固定連接，所述調節板上方設置有支撐架，所述支撐架左右兩側下端與調節板左右兩端滑動連接，所述支撐架底面固定設置有移動桿，所述移動桿下端貫穿調節板并與調節板滑動連接，所述移動桿外側面套設有彈簧，彈簧上下兩端分別與支撐架和調節板固定連接。

11、優選的，所述滑動部包括底板，所述底板頂面固定設置有固定座，所述固定座頂面豎直向下開設有放置槽，所述固定座前后側面開設有驅動槽，放置槽內部內壁固定設置有固定架，所述固定架內部固定設置有雙軸氣缸，所述雙軸氣缸左右兩端貫穿固定架并延伸至固定架兩側，所述雙軸氣缸兩端輸出端固定設置有滑動板。

12、優選的，所述包括升降板，所述升降板位于固定座正上方，所述升降板頂面與放置板固定連接，所述升降板底面設置有升降架，所述升降架上端與升降板滑動連接，滑動板上端貫穿升降架并與升降架滑動連接。

13、優選的，所述升降架前后側面固定設置有調節桿，所述調節桿位于相靠近驅動槽內部并與相靠近驅動槽內壁滑動連接。

14、與現有技術相比，本實用新型的有益效果是：該一種焊接滾輪架，

15、1)、通過調節前后滾輪架之間的間距，能夠?qū)Σ煌笮〉暮附蛹M行擺放，同時，增大滾輪架上端與焊接件的接觸面積，減小焊接件下端對滾輪架的壓力，避免滾輪架承受壓力過大導致滾輪架上滾輪損壞，提高滾輪架上滾輪的使用壽命；

16、2)、通過升降架前后兩端在驅動槽內滑動，進而帶動升降架向上移動，進而帶動升降板以及升降板上端的放置板進行移動，能夠調節滾輪架的高度，進而帶動滾輪架上焊接件的高度，避免工作人員在進行焊接時需要彎腰，方便工作人員對焊接件進行焊接。

技術特征：

1.一種焊接滾輪架，包括放置座(1)；

2.根據權利要求1所述的一種焊接滾輪架，其特征在于：所述調節部包括連接架(41)，所述連接架(41)同一側左右設置有兩個，兩個所述連接架(41)上端與滾輪架(3)側面固定連接，兩個所述連接架(41)之間設置有滑動桿(42)，所述滑動桿(42)左右兩端貫穿相靠近連接架(41)并延伸至相靠近連接架(41)另一側，所述滑動桿(42)與連接架(41)軸承連接，所述滑動桿(42)位于滑動槽內部并與滑動槽內壁滑動連接。

3.根據權利要求2所述的一種焊接滾輪架，其特征在于：左右兩側所述滑動桿(42)相靠近側面固定設置有連接桿(43)，所述連接桿(43)外側面套設有調節座(44)，所述調節座(44)與連接桿(43)軸承連接。

4.根據權利要求1所述的一種焊接滾輪架，其特征在于：所述驅動部包括調節板(45)，所述調節板(45)位于連接板(11)上方，所述調節板(45)前后側面均固定設置有連接座(46)，所述連接座(46)另一端鉸接設置有液壓桿(47)，所述液壓桿(47)另一端與調節座(44)鉸接。

5.根據權利要求4所述的一種焊接滾輪架，其特征在于：所述連接板(11)頂面固定設置有氣缸(48)，所述氣缸(48)輸出端與調節板(45)底面固定連接，所述調節板(45)上方設置有支撐架(49)，所述支撐架(49)左右兩側下端與調節板(45)左右兩端滑動連接，所述支撐架(49)底面固定設置有移動桿(410)，所述移動桿(410)下端貫穿調節板(45)并與調節板(45)滑動連接，所述移動桿(410)外側面套設有彈簧，彈簧上下兩端分別與支撐架(49)和調節板(45)固定連接。

6.根據權利要求1所述的一種焊接滾輪架，其特征在于：所述滑動部包括底板(51)，所述底板(51)頂面固定設置有固定座(52)，所述固定座(52)頂面豎直向下開設有放置槽，所述固定座(52)前后側面開設有驅動槽，放置槽內部內壁固定設置有固定架(53)，所述固定架(53)內部固定設置有雙軸氣缸(54)，所述雙軸氣缸(54)左右兩端貫穿固定架(53)并延伸至固定架(53)兩側，所述雙軸氣缸(54)兩端輸出端固定設置有滑動板(55)。

7.根據權利要求1所述的一種焊接滾輪架，其特征在于：所述升降部包括升降板(56)，所述升降板(56)位于固定座(52)正上方，所述升降板(56)頂面與放置板(2)固定連接，所述升降板(56)底面設置有升降架(57)，所述升降架(57)上端與升降板(56)滑動連接，滑動板(55)上端貫穿升降架(57)并與升降架(57)滑動連接。

8.根據權利要求7所述的一種焊接滾輪架，其特征在于：所述升降架(57)前后側面固定設置有調節桿(58)，所述調節桿(58)位于相靠近驅動槽內部并與相靠近驅動槽內壁滑動連接。

技術總結
本技術涉及滾輪架技術領域，且公開了一種焊接滾輪架，包括放置座，放置座左右設置有兩個，放置座底面固定設置有放置板，放置座上方設置有滾輪架，放置板上方設置有調節機構，放置板下方設置有升降機構，左右兩個放置座側面均開設有滑動槽，滑動槽前后設置有兩個，左右放置座相靠近側面固定設置連接板，調節機構包括調節部與驅動部，升降機構包括滑動部與升降部，調節部包括連接架，連接架同一側左右設置有兩個，調節前后滾輪架之間的間距，能夠?qū)Σ煌笮〉暮附蛹M行擺放，同時，增大滾輪架上端與焊接件的接觸面積，減小焊接件下端對滾輪架的壓力，避免滾輪架承受壓力過大導致滾輪架上滾輪損壞，提高滾輪架上滾輪的使用壽命。

技術研發人員：胡家豪,梁玉,趙宣霖
受保護的技術使用者：遼寧建設安裝集團有限公司
技術研發日：20240620
技術公布日：2025/4/28
