本技術涉及蒸汽凝液罐，具體為一種防護型的蒸汽凝液罐結構。

背景技術：

1、蒸汽凝液罐的作用是蒸汽中的液體分子碰撞吸附在凝液罐內的隔板上；配合降溫把蒸汽中的液體冷凝達到凝結的效果，從而將冷干氣排除并把液體儲存在罐里凝固，蒸汽凝液罐凝液時需要長時間的運作。

2、現有技術中，常規的蒸汽凝液罐四周側面與下表面缺乏防護功能，在使用的過程中，蒸汽凝液罐四周受到撞擊時容易破碎，蒸汽凝液罐的下表面在每次吊裝時，會存在重力磕碰問題，容易造成底部的損壞，縮短了使用壽命，傳統的蒸汽凝液罐防護也是在外部增加防護套，防護套整體固定，損壞后難以單獨更換，并且蒸汽凝液罐使用過程中，需要吊裝機械才能夠移動位置，當安裝使用空間較小時，則給安裝或使用帶來不便。

技術實現思路

1、本實用新型提供了一種防護型的蒸汽凝液罐結構，以解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種防護型的蒸汽凝液罐結構，包括罐體，所述罐體的外表面靠近上側位置均固定安裝有緩沖機構，且上下緩沖機構之間沿周向均勻通過限位機構安裝有圍板，所述限位機構通過鎖緊機構與緩沖機構鎖緊固定，所述罐體的下表面邊緣沿周向均勻固定安裝有第一彈簧阻尼減震器，所述第一彈簧阻尼減震器的下表面固定安裝有第一環形板，所述第一環形板的外表面固定安裝有圓筒，所述第一環形板的下表面固定安裝有驅動機構，所述驅動機構的下表面固定安裝有固定板，所述固定板的下表面四角呈矩形固定安裝有滾輪，所述滾輪相對應的圓筒下表面開設有圓孔。

3、進一步的，所述緩沖機構包括第二環形板、圓套和第二彈簧阻尼減震器，所述第二環形板的下表面固定安裝有兩個圓套，所述圓套的內壁通過第二彈簧阻尼減震器與罐體外表面固定連接，且第二彈簧阻尼減震器沿周向均勻設置有至少九組。

4、進一步的，所述限位機構包括第一插板和第二插板，所述第一插板固定安裝于圍板朝向罐體側面靠近上側位置，且第一插板活動插設于上側兩個圓套之間，所述第二插板固定安裝于圍板朝向罐體側面靠近下側位置，且第二插板活動插設于下側兩個圓套之間。

5、進一步的，所述鎖緊機構包括螺紋孔和鎖緊螺栓，所述圍板、下側圓套和第二插板上均開設有螺紋孔，所述螺紋孔內螺紋安裝有鎖緊螺栓。

6、進一步的，所述圓筒的上表面為開口結構，且圓筒的內壁與罐體的外表面活動貼合。

7、進一步的，所述驅動機構包括手動直線模組、鉸接件、連接桿和矩形開口，所述手動直線模組左右鏡像設置有兩個，所述手動直線模組滑臺前后側面與固定板上表面均勻設置有鉸接件，且上下相對應的鉸接件之間通過連接桿相連接，所述手動直線模組相對應的圓筒側壁上開設有矩形開口。

8、與現有技術相比，本實用新型提供了一種防護型的蒸汽凝液罐結構，具備以下有益效果：

9、1、該防護型的蒸汽凝液罐結構，通過設置緩沖機構、限位機構和圍板增加對罐體側面與下表面的減震防護功能，使罐體不易受到撞擊損壞，延長使用壽命，同時多個圍板便于拆裝更換，利于后續使用。

10、2、該防護型的蒸汽凝液罐結構，通過設置驅動機構帶動滾輪向下移動，滾輪增加罐體的移動功能，利于移動進行安裝和使用，實用性強。

技術特征：

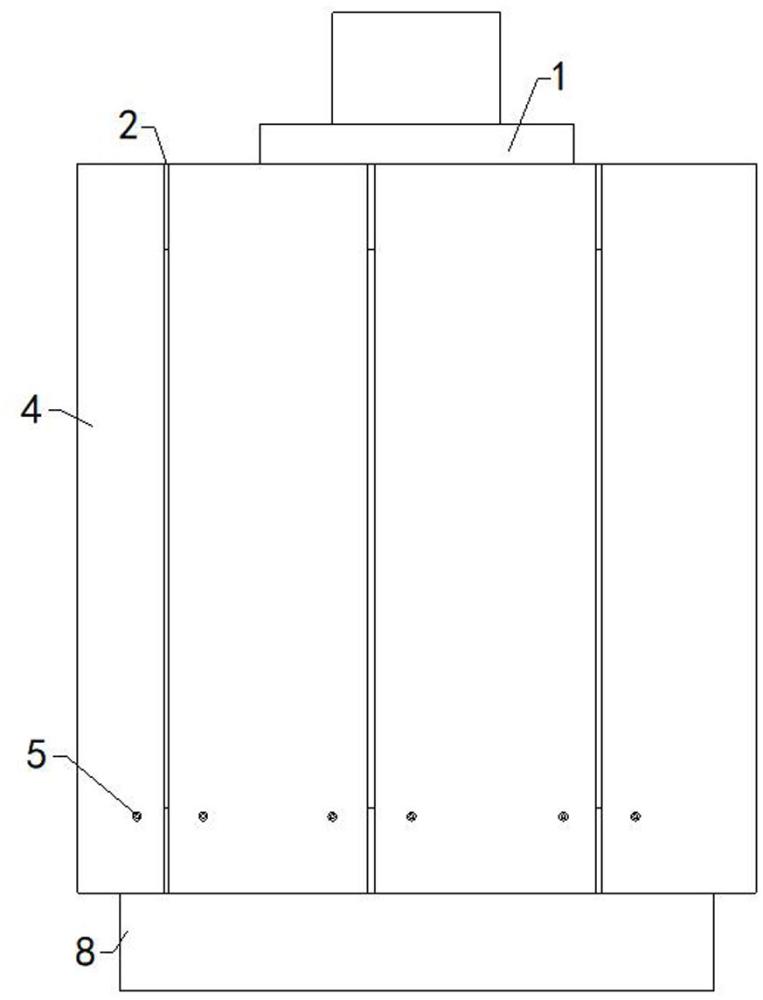

1.一種防護型的蒸汽凝液罐結構，包括罐體（1），其特征在于：所述罐體（1）的外表面靠近上側位置均固定安裝有緩沖機構（2），且上下緩沖機構（2）之間沿周向均勻通過限位機構（3）安裝有圍板（4），所述限位機構（3）通過鎖緊機構（5）與緩沖機構（2）鎖緊固定，所述罐體（1）的下表面邊緣沿周向均勻固定安裝有第一彈簧阻尼減震器（6），所述第一彈簧阻尼減震器（6）的下表面固定安裝有第一環形板（7），所述第一環形板（7）的外表面固定安裝有圓筒（8），所述第一環形板（7）的下表面固定安裝有驅動機構（9），所述驅動機構（9）的下表面固定安裝有固定板（10），所述固定板（10）的下表面四角呈矩形固定安裝有滾輪（11），所述滾輪（11）相對應的圓筒（8）下表面開設有圓孔（12）。

2.根據權利要求1所述的一種防護型的蒸汽凝液罐結構，其特征在于：所述緩沖機構（2）包括第二環形板（201）、圓套（202）和第二彈簧阻尼減震器（203），所述第二環形板（201）的下表面固定安裝有兩個圓套（202），所述圓套（202）的內壁通過第二彈簧阻尼減震器（203）與罐體（1）外表面固定連接，且第二彈簧阻尼減震器（203）沿周向均勻設置有至少九組。

3.根據權利要求1所述的一種防護型的蒸汽凝液罐結構，其特征在于：所述限位機構（3）包括第一插板（301）和第二插板（302），所述第一插板（301）固定安裝于圍板（4）朝向罐體（1）側面靠近上側位置，且第一插板（301）活動插設于上側兩個圓套（202）之間，所述第二插板（302）固定安裝于圍板（4）朝向罐體（1）側面靠近下側位置，且第二插板（302）活動插設于下側兩個圓套（202）之間。

4.根據權利要求1所述的一種防護型的蒸汽凝液罐結構，其特征在于：所述鎖緊機構（5）包括螺紋孔（501）和鎖緊螺栓（502），所述圍板（4）、下側圓套（202）和第二插板（302）上均開設有螺紋孔（501），所述螺紋孔（501）內螺紋安裝有鎖緊螺栓（502）。

5.根據權利要求1所述的一種防護型的蒸汽凝液罐結構，其特征在于：所述圓筒（8）的上表面為開口結構，且圓筒（8）的內壁與罐體（1）的外表面活動貼合。

6.根據權利要求1所述的一種防護型的蒸汽凝液罐結構，其特征在于：所述驅動機構（9）包括手動直線模組（901）、鉸接件（902）、連接桿（903）和矩形開口（904），所述手動直線模組（901）左右鏡像設置有兩個，所述手動直線模組（901）滑臺前后側面與固定板（10）上表面均勻設置有鉸接件（902），且上下相對應的鉸接件（902）之間通過連接桿（903）相連接，所述手動直線模組（901）相對應的圓筒（8）側壁上開設有矩形開口（904）。

技術總結
本技術公開了一種防護型的蒸汽凝液罐結構，涉及蒸汽凝液罐技術領域；包括罐體，罐體的外表面靠近上側位置均固定安裝有緩沖機構，且上下緩沖機構之間沿周向均勻通過限位機構安裝有圍板，罐體的下表面邊緣沿周向均勻固定安裝有第一彈簧阻尼減震器，第一彈簧阻尼減震器的下表面固定安裝有第一環形板，第一環形板的外表面固定安裝有圓筒，第一環形板的下表面固定安裝有驅動機構，驅動機構的下表面固定安裝有固定板；本技術增加對罐體側面與下表面的減震防護功能，使罐體不易受到撞擊損壞，延長使用壽命，并且圍板單獨便于拆裝更換，并且增加罐體的移動功能，利于移動進行安裝和使用，實用性強。

技術研發人員：馬曉暉,劉向娟,董曉飛,胡江水,王敬澤,安康,王澤敏,魏雅楠,桂丹丹,魏臻鑫,王曉靖,申冬青,徐煒煒,黃璐
受保護的技術使用者：山西潞安煤基清潔能源有限責任公司
技術研發日：20240620
技術公布日：2025/4/28
