本技術涉及刀具，具體涉及一種具有定位結構的聚晶刀片。

背景技術：

1、聚晶刀具具有硬度高、抗壓強度高、導熱性及耐磨性好等特性，可在高速切削中獲得很高的加工精度和加工效率。聚晶刀具的上述特性是由金剛石晶體狀態決定的。在金剛石晶體中，碳原子的四個價電子按四面體結構成鍵，每個碳原子與四個相鄰原子形成共價鍵，進而組成金剛石結構，該結構的結合力和方向性很強，從而使金剛石具有極高硬度。由于聚晶金剛石(pcd)的結構是取向不一的細晶粒金剛石燒結體，雖然加入了結合劑，其硬度及耐磨性仍低于單晶金剛石。但由于pcd燒結體表現為各向同性，因此不易沿單一解理面裂開。

2、但是現有的聚晶刀片使用時，通常將刀桿穿過聚晶刀片表面開設的通孔，使刀桿固定在聚晶刀片上，聚晶刀片在對工件加工時，聚晶刀片會發生磨損，需要對聚晶刀片進行更換，然而刀桿在與聚晶刀片分離時操作步驟繁瑣，刀桿難以從聚晶刀片上拆卸，不便對聚晶刀片進行拆卸更換，對工件的加工效率造成一定的影響，因而設置一種具有定位結構的聚晶刀片。

技術實現思路

1、本實用新型的主要目的在于提供一種具有定位結構的聚晶刀片，本實用新型通過設置的固定塊a、固定塊b、彈簧a、彈簧b、螺紋套、限位塊a、限位塊b、夾塊a、夾塊b、連接塊a、連接塊b、彈簧d和彈簧c，解決了現有的聚晶刀片在使用時，刀桿與聚晶刀片主體連接的穩定性較差的問題。

2、本實用新型解決其技術問題所采用的技術方案是一種具有定位結構的聚晶刀片，包括聚晶刀片主體，所述聚晶刀片主體外側設置有對刀桿進行固定的定位組件，所述定位組件包括安裝在聚晶刀片主體外部的固定塊a和固定塊b，所述固定塊a一側焊接有使夾塊a復位的彈簧a，所述夾塊a外側一體成型有對刀桿固定的限位塊a，所述固定塊b內側焊接有使夾塊b復位的彈簧b，所述夾塊b外部一體成型有對刀桿固定處理的限位塊b，所述限位塊a和限位塊b外部螺紋連接有螺紋套，所述限位塊a和限位塊b表面均開設有使螺紋套移動的螺紋槽，所述聚晶刀片主體一側焊接有使連接塊a復位的彈簧c，所述聚晶刀片主體外側焊接有使連接塊b復位的彈簧d，所述聚晶刀片主體表面開設有使刀桿移動的通孔。

3、通過采用上述技術方案，當刀桿與聚晶刀片主體連接時，先轉動限位塊a和限位塊b外的螺紋套，使螺紋套從限位塊a和限位塊b外取下，然后固定塊a內的彈簧a帶動限位塊a移動，固定塊b內的彈簧b帶動限位塊b移動，使夾塊a和夾塊b分離，然后拉動聚晶刀片主體上的連接塊a和連接塊b，連接塊a一側的彈簧c進行壓縮，連接塊b外的彈簧d進行壓縮，隨后將刀桿放入聚晶刀片主體表面開設的通孔內，彈簧c帶動連接塊a與刀桿表面接觸，彈簧d帶動連接塊b與刀桿接觸，然后拉動聚晶刀片主體上的夾塊a和夾塊b移動，隨后夾塊a移動和夾塊b內側與刀桿表面接觸，然后將螺紋套穿過刀桿外部，隨后壓動夾塊a外的限位塊a，壓動夾塊b外的限位塊b，然后將螺紋套放置到夾塊a和夾塊b外，螺紋套通過夾塊a和夾塊b表面開設的螺紋槽進行移動，使夾塊a和夾塊b與刀桿表面緊密接觸，從而便于將刀桿與聚晶刀片主體緊密連接，提高刀桿與聚晶刀片主體連接的穩定性。

4、具體的，所述夾塊a和夾塊b外側均焊接有支塊，所述固定塊a和固定塊b內側焊接有使支塊滑動的支桿。

5、通過采用上述技術方案，當夾塊a和夾塊b在聚晶刀片主體外移動時，夾塊a和夾塊b外的支塊分別在固定塊a和固定塊b間的支桿外部滑動，提高夾塊a和夾塊b移動的穩定性。

6、具體的，所述限位塊a和限位塊b內側均粘接有使刀桿夾持穩定的橡膠墊。

7、通過采用上述技術方案，當限位塊a和限位塊b與刀桿接觸時，限位塊a和限位塊b內的橡膠墊提高對刀桿表面的摩擦力，提高對刀桿夾持的穩定性。

8、具體的，所述連接塊a和連接塊b內側粘接有提高對刀桿摩擦力的凸粒墊。

9、通過采用上述技術方案，當連接塊a和連接塊b對刀桿夾持時，連接塊a和連接塊b內側的凸粒墊提高對刀桿表面的摩擦力。

10、具體的，所述彈簧a、彈簧b、彈簧c和彈簧d表面均噴涂有提高使用壽命的防銹漆。

11、通過采用上述技術方案，通過在彈簧a、彈簧b、彈簧c和彈簧d表面噴涂防銹漆，提高彈簧a、彈簧b、彈簧c和彈簧d的使用壽命。

12、本實用新型的有益效果：

13、(1)本實用新型所述的一種具有定位結構的聚晶刀片，當刀桿與聚晶刀片主體連接時，先轉動限位塊a和限位塊b外的螺紋套，使螺紋套從限位塊a和限位塊b外取下，然后固定塊a內的彈簧a帶動限位塊a移動，固定塊b內的彈簧b帶動限位塊b移動，使夾塊a和夾塊b分離，然后拉動聚晶刀片主體上的連接塊a和連接塊b，連接塊a一側的彈簧c進行壓縮，連接塊b外的彈簧d進行壓縮，隨后將刀桿放入聚晶刀片主體表面開設的通孔內，彈簧c帶動連接塊a與刀桿表面接觸，彈簧d帶動連接塊b與刀桿接觸，然后拉動聚晶刀片主體上的夾塊a和夾塊b移動，隨后夾塊a移動和夾塊b內側與刀桿表面接觸，然后將螺紋套穿過刀桿外部，隨后壓動夾塊a外的限位塊a，壓動夾塊b外的限位塊b，然后將螺紋套放置到夾塊a和夾塊b外，螺紋套通過夾塊a和夾塊b表面開設的螺紋槽進行移動，使夾塊a和夾塊b與刀桿表面緊密接觸，從而便于將刀桿與聚晶刀片主體緊密連接，提高刀桿與聚晶刀片主體連接的穩定性。

14、(2)本實用新型所述的一種具有定位結構的聚晶刀片，當夾塊a和夾塊b在聚晶刀片主體外移動時，夾塊a和夾塊b外的支塊分別在固定塊a和固定塊b間的支桿外部滑動，提高夾塊a和夾塊b移動的穩定性。

技術特征：

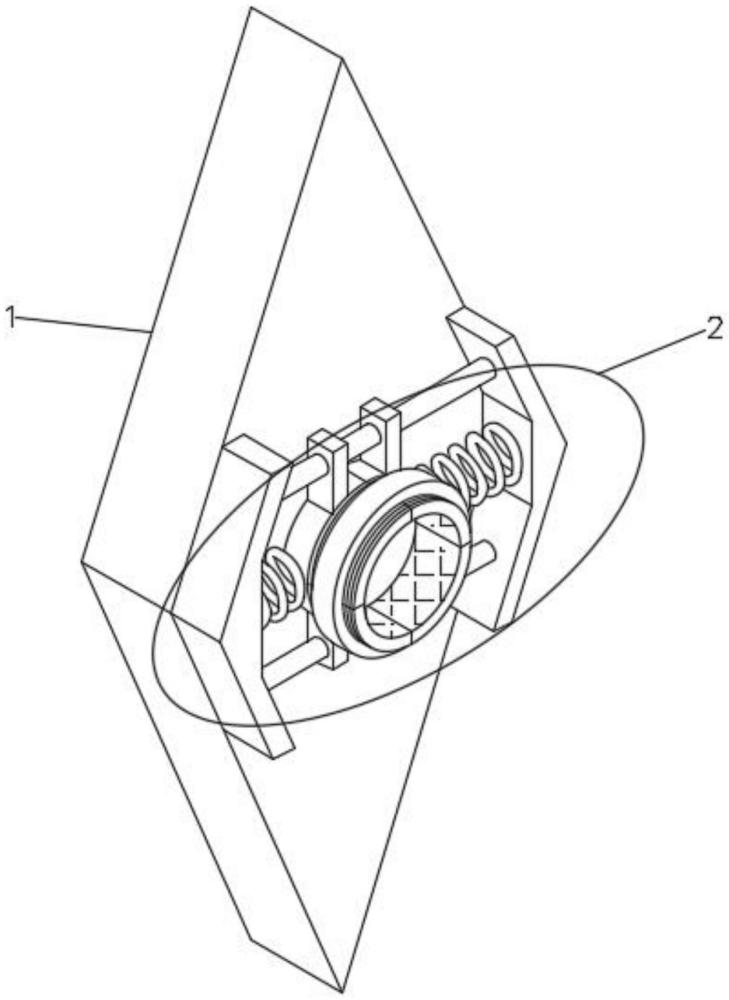

1.一種具有定位結構的聚晶刀片，其特征在于，包括聚晶刀片主體(1)，所述聚晶刀片主體(1)外側設置有對刀桿進行固定的定位組件(2)，所述定位組件(2)包括安裝在聚晶刀片主體(1)外部的固定塊a(3)和固定塊b(13)，所述固定塊a(3)一側焊接有使夾塊a(8)復位的彈簧a(4)，所述夾塊a(8)外側一體成型有對刀桿固定的限位塊a(7)，所述固定塊b(13)內側焊接有使夾塊b(9)復位的彈簧b(12)，所述夾塊b(9)外部一體成型有對刀桿固定處理的限位塊b(11)，所述限位塊a(7)和限位塊b(11)外部螺紋連接有螺紋套(10)，所述限位塊a(7)和限位塊b(11)表面均開設有使螺紋套(10)移動的螺紋槽(14)，所述聚晶刀片主體(1)一側焊接有使連接塊a(17)復位的彈簧c(16)，所述聚晶刀片主體(1)外側焊接有使連接塊b(20)復位的彈簧d(19)，所述聚晶刀片主體(1)表面開設有使刀桿移動的通孔(18)。

2.根據權利要求1所述的一種具有定位結構的聚晶刀片，其特征在于，所述夾塊a(8)和夾塊b(9)外側均焊接有支塊(6)，所述固定塊a(3)和固定塊b(13)內側焊接有使支塊(6)滑動的支桿(5)。

3.根據權利要求1所述的一種具有定位結構的聚晶刀片，其特征在于，所述限位塊a(7)和限位塊b(11)內側均粘接有使刀桿夾持穩定的橡膠墊(15)。

4.根據權利要求1所述的一種具有定位結構的聚晶刀片，其特征在于，所述連接塊a(17)和連接塊b(20)內側粘接有提高對刀桿摩擦力的凸粒墊(21)。

5.根據權利要求1所述的一種具有定位結構的聚晶刀片，其特征在于，所述彈簧a(4)、彈簧b(12)、彈簧c(16)和彈簧d(19)表面均噴涂有提高使用壽命的防銹漆。

技術總結
本技術涉及刀具技術領域，具體的說是一種具有定位結構的聚晶刀片，包括聚晶刀片主體，所述聚晶刀片主體外側設置有對刀桿進行固定的定位組件，所述定位組件包括安裝在聚晶刀片主體外部的固定塊A和固定塊B，所述固定塊A一側焊接有使夾塊A復位的彈簧A，所述夾塊A外側一體成型有對刀桿固定的限位塊A，所述固定塊B內側焊接有使夾塊B復位的彈簧B，所述夾塊B外部一體成型有對刀桿固定處理的限位塊B；本技術通過設置的固定塊A、固定塊B、彈簧A、彈簧B、螺紋套、限位塊A、限位塊B、夾塊A、夾塊B、連接塊A、連接塊B、彈簧D和彈簧C，解決了現有的聚晶刀片在使用時，刀桿與聚晶刀片主體連接的穩定性較差的問題。

技術研發人員：楊啟,張偉興,田國建
受保護的技術使用者：鄭州銳力超硬材料有限公司
技術研發日：20240618
技術公布日：2025/4/28
