本技術屬于農業廢棄物處理，具體涉及一種用于農業廢棄物輸送裝置。

背景技術：

1、農業種植時，會產生較多的廢棄物，例如秸稈、葉片和穗皮等，這些廢棄物可以用作牲畜養殖，在使用時，可以通過傳送帶短距離輸送，或者通過傳送帶裝車輸送，但是農業廢棄物較為細碎松散，不便于進行輸送，且由于輸送占用空間較大，在輸送的過程中，受到風吹等容易飛散。

技術實現思路

1、針對以上問題，本實用新型的目的在于：提供一種用于農業廢棄物輸送裝置，解決農業種植時，會產生較多的廢棄物，例如秸稈、葉片和穗皮等，這些廢棄物可以用作牲畜養殖，在使用時，可以通過傳送帶短距離輸送，或者通過傳送帶裝車輸送，但是農業廢棄物較為細碎松散，不便于進行輸送，且由于疏松占用空間較大，在疏松的過程中，受到風吹等容易飛散的問題。

2、為實現以上目的，本實用新型采用的技術方案：一種用于農業廢棄物輸送裝置，包括傳送裝置，所述傳送裝置的一端兩側分別設置有立板一和立板二，所述立板一的上端靠近傳送裝置的一側設置有壓縮殼，所述傳送裝置遠離立板二的一側邊緣與壓縮殼遠離立板一的一側邊緣齊平，所述壓縮殼的兩側貫通，所述立板一遠離壓縮殼的一側設置有液壓伸縮桿一，所述液壓伸縮桿一的輸出端貫穿立板一到壓縮殼內側設置有壓縮推板一，所述立板二靠近傳送裝置的一側設置有液壓伸縮桿二，所述液壓伸縮桿二和立板二之間設置有壓力傳感器，所述液壓伸縮桿二的輸出端貫穿到壓縮殼內側設置有壓縮推板二，所述壓縮推板一與壓縮推板二的四周與壓縮殼的內側壁貼合，所述壓縮殼的上側連通設置有進料殼。

3、本實用新型的有益效果為：壓縮推板一將廢棄物壓向壓縮推板二，秸稈等廢棄物中含有大量的空氣，當受到強力壓縮后，空氣從廢棄物中大量排出，廢棄物會在受強壓的情況下聚合成塊狀，塊狀廢棄物會保持塊狀通過傳送裝置傳送出去，便于進行輸送，且減少占用空間，此外不易被風吹散。

4、為了對較大的秸稈進行切碎；

5、作為上述技術方案的進一步改進：所述進料殼的上側連通設置有破碎筒，所述破碎筒的一側為開口，所述破碎筒向開口的一側傾斜向上設置，所述破碎筒遠離開口的一側設置有電機，所述電機的輸出端貫穿破碎筒到內側設置有軸桿，所述軸桿靠近破碎筒開口的一側環繞式設置有破碎刀。

6、本改進的有益效果為：通過電機帶動軸桿轉動，軸桿帶動破碎刀轉動，可以對較大的秸稈進行切碎，便于送到壓縮殼內壓縮。

7、為了廢棄物在壓縮時更容易保持聚合；

8、作為上述技術方案的進一步改進：所述破碎筒的外側靠近開口的一側設置有噴水環，所述噴水環貫穿破碎筒到內側，所述噴水環的內側均勻開設有細孔，所述噴水環的一側連通設置有加水口。

9、本改進的有益效果為：設置噴水環,噴水環可以通過加水口連接水源，之后通過細孔噴出打濕切碎的廢棄物，濕潤的廢棄物在壓縮時更容易保持聚合，且放松后不易蓬松。

10、為了增加對壓縮殼內側壁的貼合效果；

11、作為上述技術方案的進一步改進：所述壓縮推板一和壓縮推板二的外側與壓縮殼的接觸面設置有橡膠層。

12、本改進的有益效果為：壓縮推板一和壓縮推板二的外側與壓縮殼的接觸面設置有橡膠層，增加對壓縮殼內側壁的貼合效果，便于刮動廢棄物。

13、為了用于將部分落到壓縮推板一遠離壓縮推板二一側的碎料刮出；

14、作為上述技術方案的進一步改進：所述壓縮殼的下側靠近立板一的一側開設有出料槽。

15、本改進的有益效果為：壓縮殼的下側靠近立板一的一側開設有出料槽，用于將部分落到壓縮推板一遠離壓縮推板二一側的碎料刮出。

16、為了用于壓縮時排水；

17、作為上述技術方案的進一步改進：所述壓縮殼的下側于進料殼的正下側開設有漏水板。

18、本改進的有益效果為：設置漏水板，用于壓縮時排水。

19、為了便于觀察廢棄物的壓縮情況；

20、作為上述技術方案的進一步改進：所述壓縮殼的側面開設有觀察窗。

21、本改進的有益效果為：設置觀察窗便于觀察廢棄物的壓縮情況。

22、為了對壓縮推板二進行限位；

23、作為上述技術方案的進一步改進：所述立板二的上端設置有定位桿，所述定位桿與壓縮殼固定連接，所述定位桿的上側靠近壓縮殼的一側開設有定位槽，所述壓縮推板二的上側靠近立板二的一側設置有連接板，所述定位桿的上側設置有螺栓，所述螺栓貫穿定位槽到連接板下側螺紋設置有螺母。

24、本改進的有益效果為：設置定位桿，通過螺栓連接定位槽限制連接板，用于對壓縮推板二進行限位，保持壓縮推板二的穩定性，避免壓縮推板二偏移。

25、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現。

技術特征：

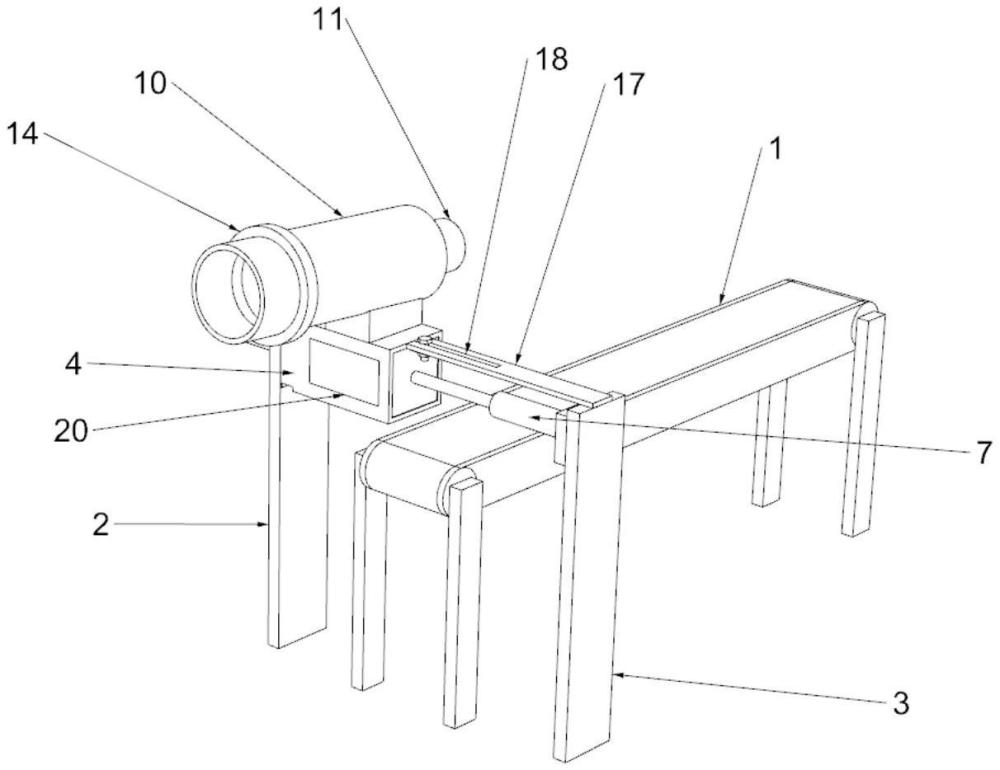

1.一種用于農業廢棄物輸送裝置，其特征在于：包括傳送裝置(1)，所述傳送裝置(1)的一端兩側分別設置有立板一(2)和立板二(3)，所述立板一(2)的上端靠近傳送裝置(1)的一側設置有壓縮殼(4)，所述傳送裝置(1)遠離立板二(3)的一側邊緣與壓縮殼(4)遠離立板一(2)的一側邊緣齊平，所述壓縮殼(4)的兩側貫通，所述立板一(2)遠離壓縮殼(4)的一側設置有液壓伸縮桿一(5)，所述液壓伸縮桿一(5)的輸出端貫穿立板一(2)到壓縮殼(4)內側設置有壓縮推板一(6)，所述立板二(3)靠近傳送裝置(1)的一側設置有液壓伸縮桿二(7)，所述液壓伸縮桿二(7)和立板二(3)之間設置有壓力傳感器(21)，所述液壓伸縮桿二(7)的輸出端貫穿到壓縮殼(4)內側設置有壓縮推板二(8)，所述壓縮推板一(6)與壓縮推板二(8)的四周與壓縮殼(4)的內側壁貼合，所述壓縮殼(4)的上側連通設置有進料殼(9)。

2.根據權利要求1所述的一種用于農業廢棄物輸送裝置，其特征在于：所述進料殼(9)的上側連通設置有破碎筒(10)，所述破碎筒(10)的一側為開口，所述破碎筒(10)向開口的一側傾斜向上設置，所述破碎筒(10)遠離開口的一側設置有電機(11)，所述電機(11)的輸出端貫穿破碎筒(10)到內側設置有軸桿(12)，所述軸桿(12)靠近破碎筒(10)開口的一側環繞式設置有破碎刀(13)。

3.根據權利要求2所述的一種用于農業廢棄物輸送裝置，其特征在于：所述破碎筒(10)的外側靠近開口的一側設置有噴水環(14)，所述噴水環(14)貫穿破碎筒(10)到內側，所述噴水環(14)的內側均勻開設有細孔，所述噴水環(14)的一側連通設置有加水口。

4.根據權利要求1所述的一種用于農業廢棄物輸送裝置，其特征在于：所述壓縮推板一(6)和壓縮推板二(8)的外側與壓縮殼(4)的接觸面設置有橡膠層。

5.根據權利要求1所述的一種用于農業廢棄物輸送裝置，其特征在于：所述壓縮殼(4)的下側靠近立板一(2)的一側開設有出料槽(15)。

6.根據權利要求1所述的一種用于農業廢棄物輸送裝置，其特征在于：所述壓縮殼(4)的下側于進料殼(9)的正下側開設有漏水板(16)。

7.根據權利要求1所述的一種用于農業廢棄物輸送裝置，其特征在于：所述壓縮殼(4)的側面開設有觀察窗(20)。

8.根據權利要求1所述的一種用于農業廢棄物輸送裝置，其特征在于：所述立板二(3)的上端設置有定位桿(17)，所述定位桿(17)與壓縮殼(4)固定連接，所述定位桿(17)的上側靠近壓縮殼(4)的一側開設有定位槽(18)，所述壓縮推板二(8)的上側靠近立板二(3)的一側設置有連接板(19)，所述定位桿(17)的上側設置有螺栓，所述螺栓貫穿定位槽(18)到連接板(19)下側螺紋設置有螺母。

技術總結
本技術屬于農業廢棄物處理技術領域，具體涉及一種用于農業廢棄物輸送裝置，包括傳送裝置，傳送裝置的一端兩側分別設置有立板一和立板二，立板一的上端靠近傳送裝置的一側設置有壓縮殼，傳送裝置遠離立板二的一側邊緣與壓縮殼遠離立板一的一側邊緣齊平，壓縮殼的兩側貫通，立板一遠離壓縮殼的一側設置有液壓伸縮桿一。壓縮推板一將廢棄物壓向壓縮推板二，秸稈等廢棄物中含有大量的空氣，當受到強力壓縮后，空氣從廢棄物中大量排出，廢棄物會在受強壓的情況下聚合成塊狀，塊狀廢棄物會保持塊狀通過傳送裝置傳送出去，便于進行輸送，且減少占用空間，此外不易被風吹散。

技術研發人員：李桂芝,王芳
受保護的技術使用者：中科先農農業科技（河北）有限公司
技術研發日：20240621
技術公布日：2025/4/28
