本技術屬于沖切機領域，特別涉及一種方便潤滑的沖切機。

背景技術：

1、沖型剪切機廣泛應用在各種薄板加工業上，它不僅可以加工碳鋼、不銹鋼、銅材、鋁材等各種金屬板件，也可以加工硬紙板、硬橡皮、塑料等各種非金屬板件，而沖切機在進行使用時，由于需要沖切的設備直接與工件進行剛性接觸，因此在沖切一段時間后便需要對于沖切設備的表面涂設潤滑油來減少與工件之間的摩擦，而現有的沖切機在對于潤滑油進行添加時，需要人工手動的進行涂抹添加，但人工的添加需要停機才能實現添加，會降低對于板材的沖壓效率。

2、因此，鑒于上述方案于實際制作及實施使用上的缺失之處，而加以修正、改良，同時本著求好的精神及理念，并由專業的知識、經驗的輔助，以及在多方巧思、試驗后，方創設出本實用新型，特再提供一種方便潤滑的沖切機，用于解決現有的需要人工手動的進行涂抹添加，但人工的添加需要停機才能實現添加，會降低對于板材的沖壓效率的問題。

技術實現思路

1、本實用新型提出一種方便潤滑的沖切機，解決了現有技術中的需要人工手動的進行涂抹添加，但人工的添加需要停機才能實現添加，會降低對于板材的沖壓效率的問題。

2、本實用新型的技術方案是這樣實現的，一種方便潤滑的沖切機，包括基座，所述基座的內部開設有通孔，該通孔為沖壓孔，且沖壓孔用于下料，且基座的主體為下模，基座的上方放置有板材，板材為矩形結構，且基座的外側固定連接有支架，支架的主體為底端單向開口的u形結構，且支架的底端面上安裝有液壓桿，液壓桿共設有兩處，兩處液壓桿呈直線陣列固定連接在支架的底端面上：

3、作為一種優選的實施方式，所述支架與液壓桿共同組成了沖壓結構，且液壓桿的底端面上安裝有上模，上模的底端面上固定連接有導桿，導桿呈矩形陣列固定連接在上模的底端面上。

4、作為一種優選的實施方式，所述導桿位于沖壓孔的正上方位置，且支架的頂端面上固定連接有存儲箱，存儲箱的內部存儲有潤滑油，且存儲箱的頂端面上固定連接有接管，接管與存儲箱相貫通，并用于向著存儲箱的內部供液。

5、作為一種優選的實施方式，所述存儲箱的前端固定連接有供給管，且供給管為柔性結構，供給管的外側固定連接有控制閥。

6、作為一種優選的實施方式，所述上模的前端固定連接有安裝板，且供給管向下側穿過安裝板，并通過安裝板限位在上模的前方。

7、作為一種優選的實施方式，所述供給管的底端固定連接有集流座，且集流座為內部中空結構，集流座的底端面上固定連接有滴管，滴管為呈直線陣列設置，且滴管與集流座相貫通。

8、用了上述技術方案后，本實用新型的有益效果是：

9、1、本實用新型中，通過在供給管的底端面上固定連接有集流座以及滴管，使得在當板材進行沖壓成型作業時，可以通過利用供給管向著集流座的內部供給潤滑液，且在當潤滑油進入到集流座的內部時，可以通過利用呈直線陣列固定連接在集流座底端面上的滴管的內部來將潤滑油滴落到板材之上進行自動化的潤滑操作，進而達到更加實用的目的。

10、2、本實用新型中，通過設置有液壓桿以及上模和導桿，使得其在進行沖壓成型時，可以通過啟動安裝在支架底端面上的液壓桿來將上模向下側進行推動，且在當上模向下側進行運動時，可以同步的對于板材進行沖壓成型作業，進而達到快速沖壓的目的。

技術特征：

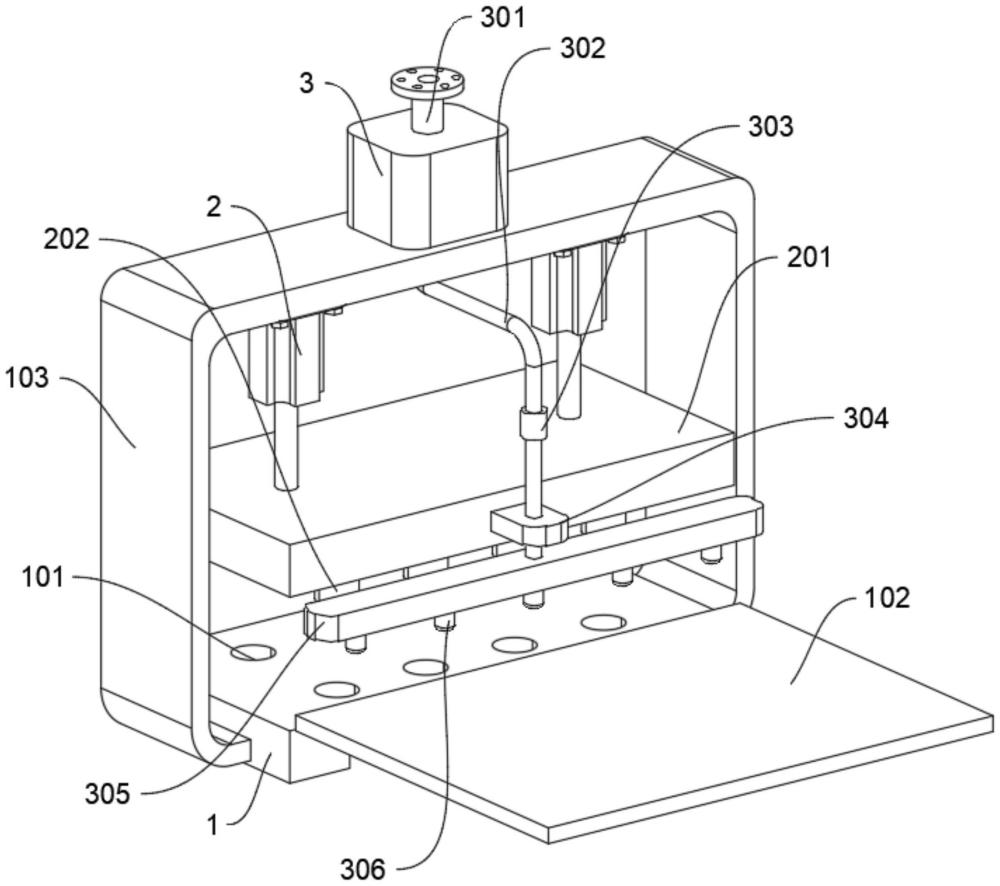

1.一種方便潤滑的沖切機，其特征在于，包括基座(1)，所述基座(1)的內部開設有通孔，該通孔為沖壓孔(101)，且沖壓孔(101)用于下料，且基座(1)的主體為下模，基座(1)的上方放置有板材(102)，板材(102)為矩形結構，且基座(1)的外側固定連接有支架(103)，支架(103)的主體為底端單向開口的u形結構，且支架(103)的底端面上安裝有液壓桿(2)，液壓桿(2)共設有兩處，兩處液壓桿(2)呈直線陣列固定連接在支架(103)的底端面上。

2.根據權利要求1所述的一種方便潤滑的沖切機，其特征在于，所述支架(103)與液壓桿(2)共同組成了沖壓結構，且液壓桿(2)的底端面上安裝有上模(201)，上模(201)的底端面上固定連接有導桿(202)，導桿(202)呈矩形陣列固定連接在上模(201)的底端面上。

3.根據權利要求2所述的一種方便潤滑的沖切機，其特征在于，所述導桿(202)位于沖壓孔(101)的正上方位置，且支架(103)的頂端面上固定連接有存儲箱(3)，存儲箱(3)的內部存儲有潤滑油，且存儲箱(3)的頂端面上固定連接有接管(301)，接管(301)與存儲箱(3)相貫通，并用于向著存儲箱(3)的內部供液。

4.根據權利要求3所述的一種方便潤滑的沖切機，其特征在于，所述存儲箱(3)的前端固定連接有供給管(302)，且供給管(302)為柔性結構，供給管(302)的外側固定連接有控制閥(303)。

5.根據權利要求2所述的一種方便潤滑的沖切機，其特征在于，所述上模(201)的前端固定連接有安裝板(304)，且供給管(302)向下側穿過安裝板(304)，并通過安裝板(304)限位在上模(201)的前方。

6.根據權利要求5所述的一種方便潤滑的沖切機，其特征在于，所述供給管(302)的底端固定連接有集流座(305)，且集流座(305)為內部中空結構，集流座(305)的底端面上固定連接有滴管(306)，滴管(306)為呈直線陣列設置，且滴管(306)與集流座(305)相貫通。

技術總結
本技術提出了一種方便潤滑的沖切機，涉及沖切機領域，支架的主體為底端單向開口的U形結構，且支架的底端面上安裝有液壓桿，液壓桿共設有兩處，兩處液壓桿呈直線陣列固定連接在支架的底端面上，解決了現有技術中的需要人工手動的進行涂抹添加，但人工的添加需要停機才能實現添加，會降低對于板材的沖壓效率的問題，通過在供給管的底端面上固定連接有集流座以及滴管，使得在當板材進行沖壓成型作業時，可以通過利用供給管向著集流座的內部供給潤滑液，且在當潤滑油進入到集流座的內部時，可以通過利用呈直線陣列固定連接在集流座底端面上的滴管的內部來將潤滑油滴落到板材之上進行自動化的潤滑操作，進而達到更加實用的目的。

技術研發人員：劉富強
受保護的技術使用者：青島偲邁特工業設備有限公司
技術研發日：20240625
技術公布日：2025/4/28
