本技術屬于鋁型材壓延，更具體地說，特別涉及一種鋁型材壓延模具。

背景技術：

1、在對鋁型材加工時，會需要對鋁型材進行壓延作業，壓延是高分子材料加工中重要的基本工藝過程之一，也是某些高分子材料半成品及成品的重要加工成型方法之一，通過壓延模具對鋁型材進行壓延，可以使鋁型材的薄厚程度達到合適標準。

2、現在的鋁型材壓延模具的成型槽通常為固定形狀，當需要將鋁型材成型成不同形狀時，需要重新更換新的模具，增加了生產成本，此外，在進行鋁型材壓延時，溫度變化容易導致鋁型材表面出現燒焦、氣泡和冷卻不均勻的情況，影響產品的質量。

3、于是，有鑒于此，針對現有的結構及缺失予以研究改良，提供一種鋁型材壓延模具，以期達到更加具有實用價值性的目的。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種鋁型材壓延模具，由以下具體技術手段所達成：

2、一種鋁型材壓延模具，包括上安裝座和下安裝座，所述上安裝座的底端安裝有壓延機，所述上安裝座底端在位于壓延機周側的位置處安裝有若干加熱塊，所述下安裝座的頂端設有安裝槽，所述安裝槽內安裝有成型模具，所述成型模具的頂端設有成型槽，所述成型槽的內部滑動安裝有頂出滑塊，所述成型模具頂端在位于成型槽周側的位置處設有若干定位槽，所述成型模具的底端設有開口，所述成型模具的一側對稱設有一對限位槽，所述安裝槽的一側轉動安裝有轉動桿，所述轉動桿的一側安裝有凸輪，所述下安裝座的一側滑動安裝有一對限位桿，所述限位桿的位置和尺寸與所述限位槽的位置和尺寸相匹配，一對所述限位桿的一側安裝有連接桿。

3、進一步的，若干所述加熱塊的位置和尺寸與若干所述定位槽的位置和尺寸相匹配。

4、進一步的，所述凸輪的頂端穿過開口并與頂出滑塊的底端緊貼。

5、進一步的，所述頂出滑塊的底端安裝有若干第一拉伸彈簧，且所述第一拉伸彈簧的另一端與安裝槽的底端連接。

6、進一步的，所述連接桿的一側安裝有若干第二拉伸彈簧，且所述第二拉伸彈簧的另一端與下安裝座的一側連接。

7、進一步的，所述連接桿的一側安裝有拉塊。

8、進一步的，所述下安裝座的一側安裝有搖柄。

9、與現有技術相比，本實用新型具有如下有益效果：

10、本實用新型中的鋁型材壓延模具，通過下安裝座、安裝槽、成型模具、成型槽、限位槽、限位塊、連接桿、第二拉伸彈簧和拉塊的配合使用，便于快速更換不同的成型模具，并將成型模具固定在安裝槽內，進而提高了壓延模具的靈活性。

11、本實用新型中的鋁型材壓延模具，通過下安裝座、安裝槽、成型模具、成型槽、頂出滑塊、開口、轉動桿、凸輪、第一拉伸彈簧和搖柄的配合使用，便于快速將成型模具內的鋁型材取下，進而提高了壓延模具使用時的下料效率，降低了人工成本。

12、本實用新型中的鋁型材壓延模具，通過上安裝座、下安裝座、加熱塊和定位槽的配合使用，便于在鋁型材壓延的同時，對成型槽內的溫度進行控制，保證成型槽內溫度穩定，進而提高了壓延后的產品質量。

技術特征：

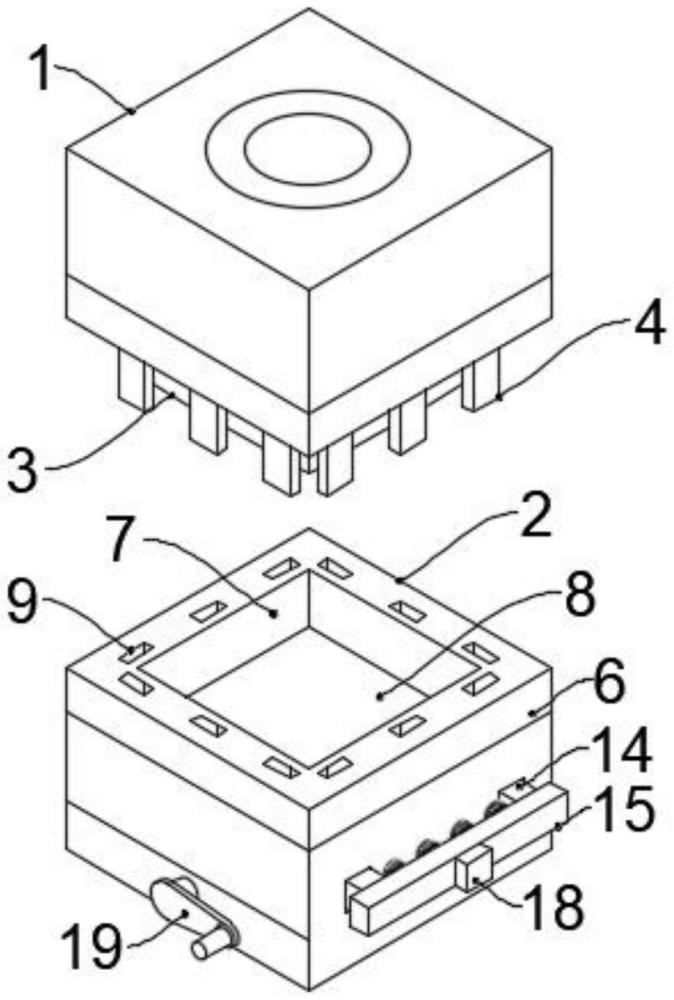

1.一種鋁型材壓延模具，包括上安裝座(1)和下安裝座(2)，其特征在于：所述上安裝座(1)的底端安裝有壓延機(3)，所述上安裝座(1)底端在位于壓延機(3)周側的位置處安裝有若干加熱塊(4)，所述下安裝座(2)的頂端設有安裝槽(5)，所述安裝槽(5)內安裝有成型模具(6)，所述成型模具(6)的頂端設有成型槽(7)，所述成型槽(7)的內部滑動安裝有頂出滑塊(8)，所述成型模具(6)頂端在位于成型槽(7)周側的位置處設有若干定位槽(9)，所述成型模具(6)的底端設有開口(10)，所述成型模具(6)的一側對稱設有一對限位槽(11)，所述安裝槽(5)的一側轉動安裝有轉動桿(12)，所述轉動桿(12)的一側安裝有凸輪(13)，所述下安裝座(2)的一側滑動安裝有一對限位桿(14)，所述限位桿(14)的位置和尺寸與所述限位槽(11)的位置和尺寸相匹配，一對所述限位桿(14)的一側安裝有連接桿(15)。

2.如權利要求1所述鋁型材壓延模具，其特征在于：若干所述加熱塊(4)的位置和尺寸與若干所述定位槽(9)的位置和尺寸相匹配。

3.如權利要求1所述鋁型材壓延模具，其特征在于：所述凸輪(13)的頂端穿過開口(10)并與頂出滑塊(8)的底端緊貼。

4.如權利要求1所述鋁型材壓延模具，其特征在于：所述頂出滑塊(8)的底端安裝有若干第一拉伸彈簧(16)，且所述第一拉伸彈簧(16)的另一端與安裝槽(5)的底端連接。

5.如權利要求1所述鋁型材壓延模具，其特征在于：所述連接桿(15)的一側安裝有若干第二拉伸彈簧(17)，且所述第二拉伸彈簧(17)的另一端與下安裝座(2)的一側連接。

6.如權利要求1所述鋁型材壓延模具，其特征在于：所述連接桿(15)的一側安裝有拉塊(18)。

7.如權利要求1所述鋁型材壓延模具，其特征在于：所述下安裝座(2)的一側安裝有搖柄(19)。

技術總結
本技術屬于鋁型材壓延技術領域，公開了一種鋁型材壓延模具，包括上安裝座和下安裝座，上安裝座的底端安裝有壓延機，上安裝座底端在位于壓延機周側的位置處安裝有若干加熱塊，下安裝座的頂端設有安裝槽，安裝槽內安裝有成型模具，成型模具的頂端設有成型槽，成型槽的內部滑動安裝有頂出滑塊，成型模具頂端在位于成型槽周側的位置處設有若干定位槽，成型模具的底端設有開口，成型模具的一側對稱設有一對限位槽。本裝置可以快速更換不同的成型模具，并快速將成型模具內的鋁型材取下，同時在鋁型材壓延時對成型槽內的溫度進行控制，進而提高了壓延模具的靈活性，提高了壓延模具下料時的工作效率，提高了壓延后的產品質量。

技術研發人員：楊春琳
受保護的技術使用者：墊江縣云恒鋁業有限責任公司
技術研發日：20240619
技術公布日：2025/4/28
