本技術涉及玻璃加工，具體為一種具有調節功能的玻璃加工用激光打孔裝置。

背景技術：

1、激光玻璃是一種以玻璃為基質的固體激光材料，它廣泛應用于各類型固體激光光器中，并成為高功率和高能量激光器的主要激光材料，而激光玻璃在使用之前需要對其進行打孔加工。

2、根據專利網公示的“一種可調節打孔尺寸的激光玻璃加工用打孔裝置(公開號為：cn?209699581?u；申請?zhí)枮椋?01920018067.6)”,上述申請中針對：“現有的激光玻璃加工用打孔裝置不方便對打孔的尺寸進行調節，從而使得在對激光玻璃上打不同直徑的孔徑時，比較麻煩；現有的激光玻璃加工用打孔裝置不方便對激光玻璃進行固定，同時在對玻璃固定時固定的不穩定，易將玻璃的表面刮傷”的問題進行了優化，但上述申請中的裝置在使用時，打孔設備移動的位置距離有限制，在對較大的玻璃材料進行處理時，就需要對玻璃材料的表面進行分區獨立處理，其中一部分處理完畢后就需要工作人員手動調節玻璃材料的位置對另一分區進行加工，不便于工作人員使用。

技術實現思路

1、本實用新型的目的在于提供一種具有調節功能的玻璃加工用激光打孔裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有調節功能的玻璃加工用激光打孔裝置，包括工作臺，所述工作臺底部固定連接有支腿，所述工作臺頂部固定連接有激光打孔設備，所述工作臺底部設置有移動機構一，所述移動機構一頂部設置有移動機構二。

3、所述移動機構一包括驅動組件和移動組件，所述驅動組件設置于工作臺底部，所述移動組件設置于驅動組件頂部。

4、所述移動機構二包括滑動組件、調節組件、限位組件一和限位組件二，所述滑動組件設置于移動組件頂部，所述調節組件設置于滑動組件底部，所述限位組件一設置于工作臺前側內，所述限位組件二設置于工作臺后側內。

5、優選的，所述驅動組件包括驅動電機，所述驅動電機固定連接于工作臺底部左側，所述驅動電機右側固定連接有螺紋轉軸，所述螺紋轉軸右側內轉動連接有支撐卡軸，所述支撐卡軸右側固定連接有固定板。

6、優選的，所述移動組件包括螺紋筒，所述螺紋筒螺紋連接于螺紋轉軸外圈，所述螺紋筒頂部固定連接有滑桿，所述滑桿滑動連接于工作臺底部內，所述滑桿頂部固定連接有滑板，所述滑板滑動連接于工作臺內底部。

7、優選的，所述滑動組件包括滑軌，所述滑軌固定連接于滑板頂部，所述滑軌頂部內滑動連接有滑條，所述滑條頂部固定連接有放料臺。

8、優選的，所述調節組件包括固定螺筒，所述固定螺筒固定連接于放料臺底部位于滑條中間位置，所述固定螺筒內圈螺紋連接有螺紋桿，所述螺紋桿前側固定連接有搖臂，所述搖臂前側固定連接有搖桿。

9、優選的，所述限位組件一包括轉筒一，所述轉筒一轉動連接于螺紋桿外圈，所述轉筒一外圈固定連接有滑塊一，所述滑塊一滑動連接于工作臺前側內，所述滑塊一頂部內滑動連接有限位卡條，所述限位卡條固定連接于工作臺前側內。

10、優選的，所述限位組件二包括轉筒二，所述轉筒二轉動連接于螺紋桿后端，所述轉筒二外圈固定連接有滑塊二，所述滑塊二滑動連接于工作臺后側內，所述滑塊二前后兩側滑動連接有限位架，所述限位架固定連接于工作臺后側內。

11、與現有技術相比，本實用新型提供了一種具有調節功能的玻璃加工用激光打孔裝置，具備以下有益效果：

12、1、該具有調節功能的玻璃加工用激光打孔裝置，通過設置的移動機構一，工作人員只需啟動滑軌即可通過滑板帶動放料臺進行左右移動，使工作人員在對放置于放料臺頂部的玻璃進行加工時，可根據需要對放料臺的位置進行橫向調節，增加了該裝置使用時的便捷性，操作簡單便于工作人員使用。

13、2、該具有調節功能的玻璃加工用激光打孔裝置，通過設置的移動機構二，工作人員只需搖動搖桿即可通過固定螺筒帶動放料臺進行前后移動，使該裝置在使用時工作人員可以根據需要對放料臺的位置進行前后調節，便于工作人員對玻璃材料進行加工處理，操作簡單便于工作人員使用。

技術特征：

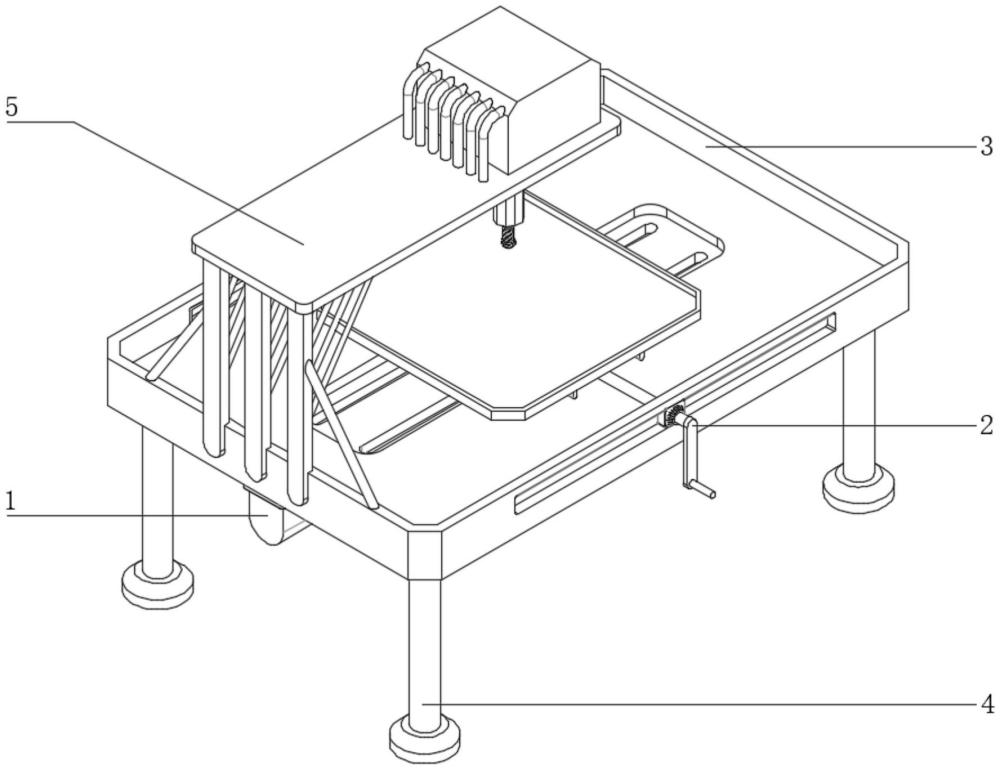

1.一種具有調節功能的玻璃加工用激光打孔裝置，包括工作臺(3)，其特征在于：所述工作臺(3)底部固定連接有支腿(4)，所述工作臺(3)頂部固定連接有激光打孔設備(5)，所述工作臺(3)底部設置有移動機構一(1)，所述移動機構一(1)頂部設置有移動機構二(2)；

2.根據權利要求1所述的一種具有調節功能的玻璃加工用激光打孔裝置，其特征在于：所述驅動組件(11)包括驅動電機(1101)，所述驅動電機(1101)固定連接于工作臺(3)底部左側，所述驅動電機(1101)右側固定連接有螺紋轉軸(1102)，所述螺紋轉軸(1102)右側內轉動連接有支撐卡軸(1103)，所述支撐卡軸(1103)右側固定連接有固定板(1104)。

3.根據權利要求1所述的一種具有調節功能的玻璃加工用激光打孔裝置，其特征在于：所述移動組件(12)包括螺紋筒(1201)，所述螺紋筒(1201)螺紋連接于螺紋轉軸(1102)外圈，所述螺紋筒(1201)頂部固定連接有滑桿(1202)。

4.根據權利要求3所述的一種具有調節功能的玻璃加工用激光打孔裝置，其特征在于：所述滑桿(1202)滑動連接于工作臺(3)底部內，所述滑桿(1202)頂部固定連接有滑板(1203)，所述滑板(1203)滑動連接于工作臺(3)內底部。

5.根據權利要求1所述的一種具有調節功能的玻璃加工用激光打孔裝置，其特征在于：所述滑動組件(21)包括滑軌(2101)，所述滑軌(2101)固定連接于滑板(1203)頂部，所述滑軌(2101)頂部內滑動連接有滑條(2102)，所述滑條(2102)頂部固定連接有放料臺(2103)。

6.根據權利要求1所述的一種具有調節功能的玻璃加工用激光打孔裝置，其特征在于：所述調節組件(22)包括固定螺筒(2201)，所述固定螺筒(2201)固定連接于放料臺(2103)底部位于滑條(2102)中間位置，所述固定螺筒(2201)內圈螺紋連接有螺紋桿(2202)，所述螺紋桿(2202)前側固定連接有搖臂(2203)，所述搖臂(2203)前側固定連接有搖桿(2204)。

7.根據權利要求1所述的一種具有調節功能的玻璃加工用激光打孔裝置，其特征在于：所述限位組件一(23)包括轉筒一(2301)，所述轉筒一(2301)轉動連接于螺紋桿(2202)外圈，所述轉筒一(2301)外圈固定連接有滑塊一(2302)，所述滑塊一(2302)滑動連接于工作臺(3)前側內，所述滑塊一(2302)頂部內滑動連接有限位卡條(2303)，所述限位卡條(2303)固定連接于工作臺(3)前側內。

8.根據權利要求1所述的一種具有調節功能的玻璃加工用激光打孔裝置，其特征在于：所述限位組件二(24)包括轉筒二(2401)，所述轉筒二(2401)轉動連接于螺紋桿(2202)后端，所述轉筒二(2401)外圈固定連接有滑塊二(2402)，所述滑塊二(2402)滑動連接于工作臺(3)后側內，所述滑塊二(2402)前后兩側滑動連接有限位架(2403)，所述限位架(2403)固定連接于工作臺(3)后側內。

技術總結
本技術涉及玻璃加工技術領域，且公開了一種具有調節功能的玻璃加工用激光打孔裝置，包括工作臺，所述工作臺底部固定連接有支腿，所述工作臺頂部固定連接有激光打孔設備，所述工作臺底部設置有移動機構一，所述移動機構一頂部設置有移動機構二，所述移動機構一包括驅動組件和移動組件，所述驅動組件設置于工作臺底部，所述移動組件設置于驅動組件頂部。該具有調節功能的玻璃加工用激光打孔裝置，通過設置的移動機構一，工作人員只需啟動滑軌即可通過滑板帶動放料臺進行左右移動，使工作人員在對放置于放料臺頂部的玻璃進行加工時，可根據需要對放料臺的位置進行橫向調節，增加了該裝置使用時的便捷性，操作簡單便于工作人員使用。

技術研發人員：周建長
受保護的技術使用者：深圳市益鉑晶科技有限公司
技術研發日：20240618
技術公布日：2025/4/28
