本申請涉及空調生產裝配設備，尤其涉及一種可調角度的緊固件自動鎖附模組。

背景技術：

1、在進行空調內機底盤的裝配過程中，通常需要將空調內機底盤放置在輸送帶上，輸送帶兩側的工作人員按照工序和分工的不同，進行各種零部件的組裝。其中，在進行電機殼的裝配過程中，需要將電機殼定位至空調內機底盤上并使用緊固件進行固定。

2、傳統的裝配過程中，需要操作人員手動將緊固件擰緊，從而使緊固件固定電機殼。但是此種方式中，由于緊固件的數量較多，因此，在人工擰緊緊固件的過程中，會消耗較長的時間，導致空調內機底盤的裝配效率較低。同時，當更換不同規格尺寸的空調內機底盤時，其適配的電機殼也會發生改變，進而會導致電機殼的緊固件擰緊角度發生改變，因此，需要一種可以適配不同擰緊角度的緊固件自動鎖附模組。

技術實現思路

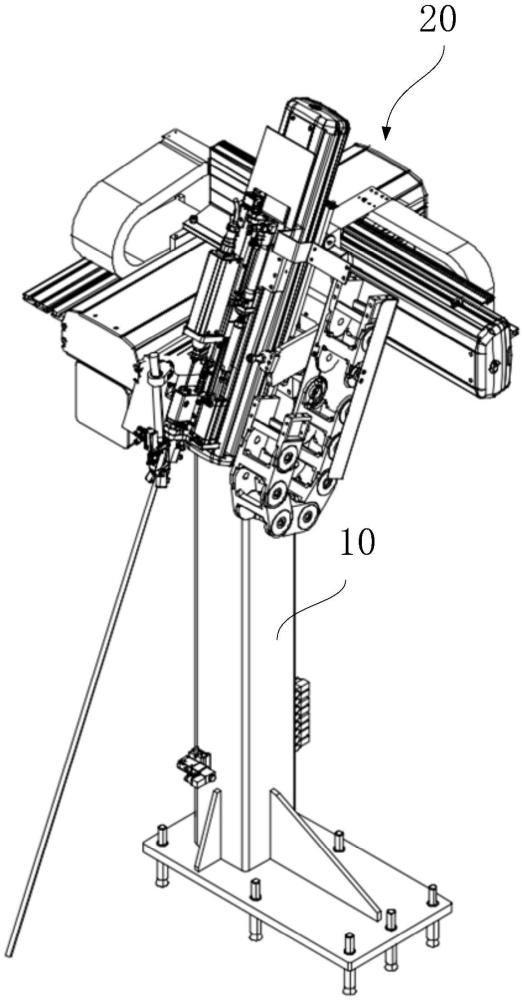

1、為了解決上述技術問題，本申請?zhí)峁┝艘环N可調角度的緊固件自動鎖附模組，包括自動鎖附架體以及設置在所述自動鎖附架體上的自動鎖附機構，所述自動鎖附機構包括角度調節機構，所述角度調節機構用于調節鎖附緊固件的角度。

2、本申請一些實施例中，所述自動鎖附機構還包括第一模組、第二模組、第三模組以及自動鎖附槍頭；所述第二模組活動設置在所述第一模組上，所述第三模組通過角度調節機構活動設置在所述第二模組上，所述自動鎖附槍頭活動設置在所述第三模組上。

3、本申請一些實施例中，所述角度調節機構包括第一支架、第二支架以及角度調節組件；所述第一支架和第二支架的頂部轉動連接；所述角度調節組件的一端與所述第一支架的底端轉動連接，另一端與所述第二支架的底端轉動連接。

4、本申請一些實施例中，所述第一支架活動設置在所述第三模組上。

5、本申請一些實施例中，所述角度調節組件包括氣缸，所述氣缸的兩端分別通過安裝座與所述第一支架和第二支架轉動連接。

6、本申請一些實施例中，所述角度調節機構還包括輔助調節組件；所述輔助調節組件設置在所述第一之間和所述第二支架之間，用于輔助調節第一支架和第二支架之間的角度。

7、本申請一些實施例中，所述輔助調節組件包括第一調節組件和第二調節組件，兩個所述第一調節組件分別設置在所述第一支架和所述第二支架的兩側；所述第二調節組件的兩端分別與兩個所述第一調節組件連接。

8、本申請一些實施例中，所述第一調節組件包括第一連接板、第一調節塊、第二調節塊以及第一調節桿；所述第一連接板的一端設置在所述第一支架上，另一端與所述第一調節塊連接；所述第二調節塊設置在所述第二支架上；所述第一調節桿穿過所述第一調節塊，其端部與所述第二調節塊抵接。

9、本申請一些實施例中，所述第二調節組件包括第二連接板和第二調節桿；所述第二連接板的兩端分別與兩個所述第一連接板連接；所述第二調節桿穿過所述第二連接板，其端部與所述第二支架抵接。

10、本申請一些實施例中，所述第一調節桿和所述第二調節桿可以為螺桿、螺柱或螺栓。

11、與現有技術相比，本實用新型具有以下優點和有益效果：本申請的緊固件自動鎖附模組中設置有自動鎖附機構，自動鎖附機構包括角度調節機構，角度調節機構可以調節鎖附緊固件的角度，如此，不僅實現了電機殼緊固件的自動擰緊，提高了裝配效率；同時，角度調節機構可以調節緊固件擰緊的角度，以適配不同規格尺寸的空調內機底盤，提高了該模組的通用性。

12、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本文。

技術特征：

1.一種可調角度的緊固件自動鎖附模組，其特征在于，包括自動鎖附架體以及設置在所述自動鎖附架體上的自動鎖附機構，所述自動鎖附機構包括角度調節機構，所述角度調節機構用于調節鎖附緊固件的角度；

2.根據權利要求1所述的可調角度的緊固件自動鎖附模組，其特征在于，所述自動鎖附機構還包括第一模組、第二模組、第三模組以及自動鎖附槍頭；所述第二模組活動設置在所述第一模組上，所述第三模組通過角度調節機構活動設置在所述第二模組上，所述自動鎖附槍頭活動設置在所述第三模組上。

3.根據權利要求2所述的可調角度的緊固件自動鎖附模組，其特征在于，所述第一支架活動設置在所述第三模組上。

4.根據權利要求1所述的可調角度的緊固件自動鎖附模組，其特征在于，所述角度調節組件包括氣缸，所述氣缸的兩端分別通過安裝座與所述第一支架和第二支架轉動連接。

5.根據權利要求1所述的可調角度的緊固件自動鎖附模組，其特征在于，所述角度調節機構還包括輔助調節組件；所述輔助調節組件設置在所述第一之間和所述第二支架之間，用于輔助調節第一支架和第二支架之間的角度。

6.根據權利要求5所述的可調角度的緊固件自動鎖附模組，其特征在于，所述輔助調節組件包括第一調節組件和第二調節組件，兩個所述第一調節組件分別設置在所述第一支架和所述第二支架的兩側；所述第二調節組件的兩端分別與兩個所述第一調節組件連接。

7.根據權利要求6所述的可調角度的緊固件自動鎖附模組，其特征在于，所述第一調節組件包括第一連接板、第一調節塊、第二調節塊以及第一調節桿；所述第一連接板的一端設置在所述第一支架上，另一端與所述第一調節塊連接；所述第二調節塊設置在所述第二支架上；所述第一調節桿穿過所述第一調節塊，其端部與所述第二調節塊抵接。

8.根據權利要求7所述的可調角度的緊固件自動鎖附模組，其特征在于，所述第二調節組件包括第二連接板和第二調節桿；所述第二連接板的兩端分別與兩個所述第一連接板連接；所述第二調節桿穿過所述第二連接板，其端部與所述第二支架抵接。

9.根據權利要求8所述的可調角度的緊固件自動鎖附模組，其特征在于，所述第一調節桿和所述第二調節桿可以為螺桿、螺柱或螺栓。

技術總結
本技術提供了一種可調角度的緊固件自動鎖附模組，該緊固件自動鎖附模組中設置有自動鎖附機構，自動鎖附機構包括角度調節機構，角度調節機構可以調節鎖附緊固件的角度，自動鎖附機構還包括第一模組、第二模組、第三模組以及自動鎖附槍頭；第二模組活動設置在第一模組上，第三模組通過角度調節機構活動設置在第二模組上，自動鎖附槍頭活動設置在第三模組上。如此，不僅實現了電機殼緊固件的自動擰緊，提高了裝配效率；同時，角度調節機構可以調節緊固件擰緊的角度，以適配不同規格尺寸的空調內機底盤，提高了該模組的通用性。

技術研發人員：谷上楷,王大全,張歡歡
受保護的技術使用者：重慶合心智能裝備有限公司
技術研發日：20240628
技術公布日：2025/4/28
