本技術涉及硒鼓生產，具體為一種硒鼓組裝生產螺母嵌入裝置。

背景技術：

1、硒鼓，也稱為感光鼓，是打印機和復印機中常用的部件，用于存放和傳輸墨粉到打印紙上以形成圖像或文字。硒鼓主要由鋁制成的基本基材以及基材上涂上的感光材料所組成。在激光打印機中，硒鼓扮演著至關重要的角色，其成像部件占據了70％以上的部分，在硒鼓組裝過程中，常常需要將螺母嵌入到硒鼓的一端，以此來方便后續的安裝。

2、目前的硒鼓組裝過程中，通常是通過機械手將硒鼓放入到傳送帶上，再通過氣缸將螺母推入到嵌入位置進行安裝的，若硒鼓在機械手放置的過程中出現偏移，容易使得螺母無法在氣缸的作用下進入到硒鼓嵌入位置處，且在嵌入的過程中，硒鼓出現移動，也容易出現螺母無法嵌入到位，使得硒鼓需要重新進行嵌入，降低了工作效率。

技術實現思路

1、本實用新型的目的在于提供一種硒鼓組裝生產螺母嵌入裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種硒鼓組裝生產螺母嵌入裝置，包括組裝輸送帶，所述組裝輸送帶頂端固定連接有固定架，所述固定架頂端固定連接有伺服電缸，所述伺服電缸伸縮端固定連接有連接架，所述連接架內部滑動設置有調節架，所述調節架內部滑動連接有從動柱，所述從動柱頂端與所述連接架頂端固定連接，所述連接架外表面固定連接有四個調節連桿，四個所述調節連桿另一端分別轉動連接有兩個從動桿，所述調節架頂端和底端均貫穿開設有兩個方形通孔，兩個所述從動桿兩端分別與四個所述方形通孔內部滑動連接，兩個所述從動桿底端均固定連接有定位板。

3、作為本技術方案的進一步優選的，所述組裝輸送帶底端固定連接有固定板，所述固定板底端固定連接有調節氣缸，所述調節氣缸伸縮端固定連接有連接塊，所述連接塊底端轉動連接有兩個從動連桿，兩個所述從動連桿另一端分別轉動連接有滑塊，所述固定板底端固定連接有滑板，兩個所述滑塊內部分別與兩個所述滑板外表面滑動連接，兩個所述滑塊底端均固定連接有從動架，兩個所述從動架一側且靠近頂端位置處固定連接有多個連接柱，多個所述連接柱另一端高度連接有兩個校對板。

4、作為本技術方案的進一步優選的，所述固定板底端固定連接有兩個限制板，兩個所述限制板內側分別與所述連接塊兩端滑動連接。

5、作為本技術方案的進一步優選的，所述組裝輸送帶頂端且靠近兩側位置處固定連接有限位板，多個所述連接柱外表面分別與兩個所述限位板內部滑動連接。

6、作為本技術方案的進一步優選的，所述調節架兩側固定連接有定位桿，所述連接架內部兩側壁開設有定位槽，兩個所述定位桿外表面分別與兩個所述定位槽內部滑動連接。

7、作為本技術方案的進一步優選的，所述從動柱外表面套接有復位彈簧，所述復位彈簧底端與所述調節架頂端固定連接，所述復位彈簧頂端與所述連接架內部頂面固定連接。

8、作為本技術方案的進一步優選的，所述從動柱外表面固定連接有限制環，所述限制環頂端與所述調節架內部頂面相接觸，兩個所述從動桿底端均固定連接有滾輪。

9、本實用新型提供了一種硒鼓組裝生產螺母嵌入裝置，具備以下有益效果：

10、(1)本實用新型通過伺服電缸下壓帶動連接架和調節架向下移動，當兩個滾輪與組裝輸送帶的表面接觸時，調節架停止移動，連接架在伺服電缸的推力作用下繼續移動并推動從動柱移動，在從動柱移動的過程中帶動調節連桿移動，調節連桿轉動并拉動兩個從動桿在方形通孔內進行收縮，使得兩個定位板相互靠近，實現對硒鼓的夾緊定位，使得螺母能夠準確進入到硒鼓內部，結構穩定，定位效果好，避免螺母安裝錯位或不到位的情況，提高了工作效率。

11、(2)本實用新型通過調節氣缸推動連接塊進行移動，使得從動連桿拉動兩個滑塊在滑板上收縮，使得從動架跟隨收縮，讓兩個校對板跟隨移動，實現對硒鼓在組裝輸送帶上位置的校對，使硒鼓在進行螺母嵌入的過程中能夠安裝到位，提高了安裝的品質。

技術特征：

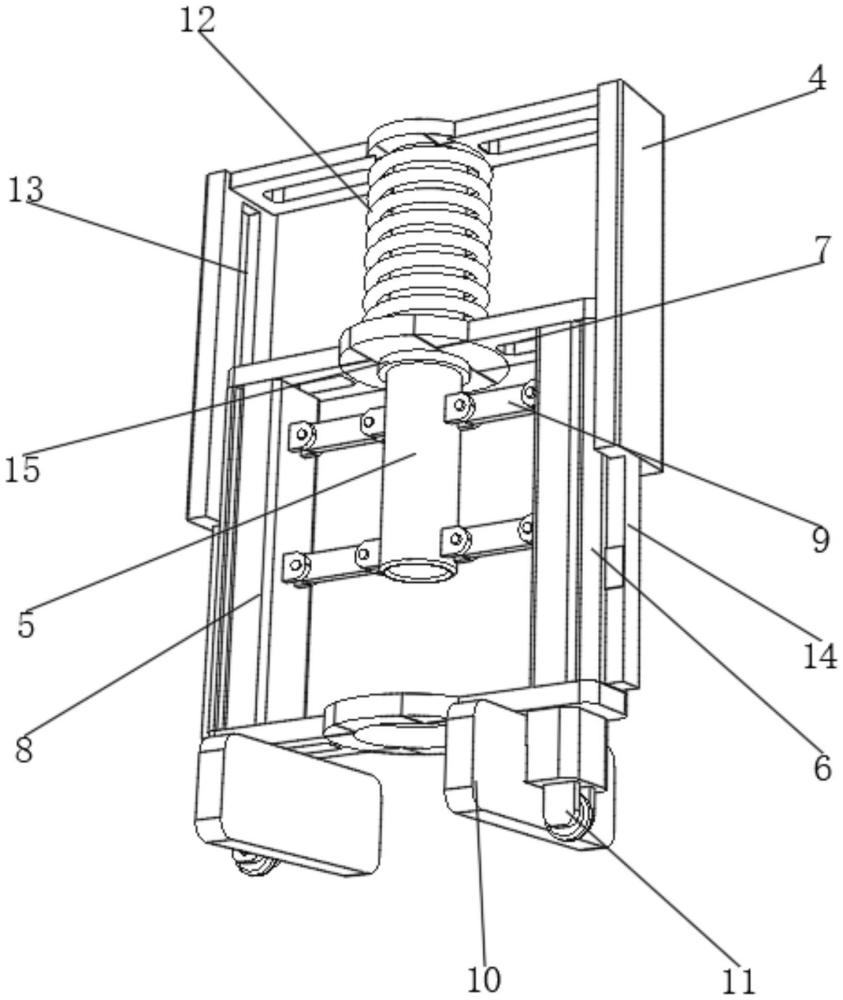

1.一種硒鼓組裝生產螺母嵌入裝置，包括組裝輸送帶(1)，其特征在于：所述組裝輸送帶(1)頂端固定連接有固定架(2)，所述固定架(2)頂端固定連接有伺服電缸(3)，所述伺服電缸(3)伸縮端固定連接有連接架(4)，所述連接架(4)內部滑動設置有調節架(6)，所述調節架(6)內部滑動連接有從動柱(5)，所述從動柱(5)頂端與所述連接架(4)頂端固定連接，所述連接架(4)外表面固定連接有四個調節連桿(9)，四個所述調節連桿(9)另一端分別轉動連接有兩個從動桿(8)，所述調節架(6)頂端和底端均貫穿開設有兩個方形通孔(7)，兩個所述從動桿(8)兩端分別與四個所述方形通孔(7)內部滑動連接，兩個所述從動桿(8)底端均固定連接有定位板(10)。

2.根據權利要求1所述的一種硒鼓組裝生產螺母嵌入裝置，其特征在于：所述組裝輸送帶(1)底端固定連接有固定板(16)，所述固定板(16)底端固定連接有調節氣缸(17)，所述調節氣缸(17)伸縮端固定連接有連接塊(18)，所述連接塊(18)底端轉動連接有兩個從動連桿(19)，兩個所述從動連桿(19)另一端分別轉動連接有滑塊(21)，所述固定板(16)底端固定連接有滑板(20)，兩個所述滑塊(21)內部分別與兩個所述滑板(20)外表面滑動連接，兩個所述滑塊(21)底端均固定連接有從動架(22)，兩個所述從動架(22)一側且靠近頂端位置處固定連接有多個連接柱(23)，多個所述連接柱(23)另一端高度連接有兩個校對板(24)。

3.根據權利要求2所述的一種硒鼓組裝生產螺母嵌入裝置，其特征在于：所述固定板(16)底端固定連接有兩個限制板(26)，兩個所述限制板(26)內側分別與所述連接塊(18)兩端滑動連接。

4.根據權利要求3所述的一種硒鼓組裝生產螺母嵌入裝置，其特征在于：所述組裝輸送帶(1)頂端且靠近兩側位置處固定連接有限位板(25)，多個所述連接柱(23)外表面分別與兩個所述限位板(25)內部滑動連接。

5.根據權利要求1所述的一種硒鼓組裝生產螺母嵌入裝置，其特征在于：所述調節架(6)兩側固定連接有定位桿(14)，所述連接架(4)內部兩側壁開設有定位槽(13)，兩個所述定位桿(14)外表面分別與兩個所述定位槽(13)內部滑動連接。

6.根據權利要求1所述的一種硒鼓組裝生產螺母嵌入裝置，其特征在于：所述從動柱(5)外表面套接有復位彈簧(12)，所述復位彈簧(12)底端與所述調節架(6)頂端固定連接，所述復位彈簧(12)頂端與所述連接架(4)內部頂面固定連接。

7.根據權利要求6所述的一種硒鼓組裝生產螺母嵌入裝置，其特征在于：所述從動柱(5)外表面固定連接有限制環(15)，所述限制環(15)頂端與所述調節架(6)內部頂面相接觸，兩個所述從動桿(8)底端均固定連接有滾輪(11)。

技術總結
本技術公開了一種硒鼓組裝生產螺母嵌入裝置，包括組裝輸送帶，所述組裝輸送帶頂端固定連接有固定架，所述固定架頂端固定連接有伺服電缸。本技術通過伺服電缸下壓帶動連接架和調節架向下移動，當兩個滾輪與組裝輸送帶的表面接觸時，調節架停止移動，連接架在伺服電缸的推力作用下繼續移動并推動從動柱移動，在從動柱移動的過程中帶動調節連桿移動，調節連桿轉動并拉動兩個從動桿在方形通孔內進行收縮，使得兩個定位板相互靠近，實現對硒鼓的夾緊定位，使得螺母能夠準確進入到硒鼓內部，結構穩定，定位效果好，避免螺母安裝錯位或不到位的情況，提高了工作效率。

技術研發人員：劉鶴,黃雨,吳幸如,陳燕媚,楊家裕,周青
受保護的技術使用者：中山市敏祺打印科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
