本技術屬于工件表面定位打標設備，具體涉及一種便攜式手持激光打標裝置。

背景技術：

1、在現代制造業中，激光打標機因其高精度、非接觸、永久性標記等優勢，廣泛應用于金屬、塑料等材料的表面標記。然而，傳統激光打標機主要以臺式為主，其操作靈活性和便捷性受到限制，特別是在處理大型或不規則工件時。為提高激光打標的靈活性，手持激光打標機逐漸成為市場需求的焦點。

2、現有的手持激光打標機雖然在靈活性上有所提升，但仍然存在諸多技術問題。例如，打標過程中產生的灰塵容易污染場鏡，影響打標質量和設備使用壽命；手持操作時的穩定性不足，容易導致標記偏移；此外，激光操作的安全性也亟待提升，防止激光對操作者和周圍人員造成傷害。

3、公布號cn220560661u，公開了一種手持激光打標機安全防護定焦架，包括打標頭主體、場鏡、定焦架主體、檢測開關、防滑條，所述打標頭主體的底部中心處設有所述場鏡，所述打標頭主體的底部且位于所述場鏡的外側設有定焦架主體，所述定焦架主體上設有防塵組件，所述定焦架主體外表面一側中部設有觀察組件。本實用新型具有如下的有益效果：通過本申請的防塵組件的設計，從而在本發明進行打標時，在定焦架主體上方形成正壓氣流，氣流均由上向下運動，形成保護氣簾，可有效隔離打標灰塵，防止其污染場鏡，通過觀察組件的設計，從而在本發明打標的過程中，通過中部觀察窗隨時觀看打標狀態，同時還有效的保護了觀察者的眼睛，防止激光對觀察者造成傷害。

4、總的來說，現有技術中，面對異形工件，無法定位的工件，缺乏安裝孔的工件，如何快速的進行打標，并且保持設備穩定，缺乏有效技術措施。

技術實現思路

1、有鑒于此，面對現有技術的不足，本申請的目的在于提供一種便攜式手持激光打標裝置，具備自吸定位功能，能夠實現快速打標和多個工件的快速打標作業的特點。

2、為實現上述目的及其它相關目的，本申請提供一種便攜式手持激光打標裝置，標機包括有機殼、支架腿，支架腿的末端設置有接觸板，接觸板用于抵觸定位工件的打標作業面；

3、機殼，作為打標設備的外殼，用于包裹和保護內部的電子和光學元件，同時提供結構支持和穩定性；

4、支架腿，支架腿位于機殼的底部，用于設備的穩定放置和操作時的支撐；

5、接觸板的中部設置槽a，用于打標作業窗口；接觸板，位于支架腿末端，主要功能是抵觸和定位工件以進行打標操作；

6、槽a，設置在接觸板的中部，用于容納打標作業時所需的作業窗口，也方便操作者能夠準確觀察打標過程；

7、定位槽b，位于槽a的邊緣，通常為圓形或長圓孔的形式，用于插入定位銷或安裝螺紋件，實現工件的精確定位；

8、接觸板的槽a的邊緣設置有定位槽b，槽b為圓形或長圓孔，槽b用于定位插入定位銷或安裝螺紋件；

9、接觸板用于抵觸工件面的工作面上設置磁吸部，磁吸部嵌入在工作面，使接觸板貼合工件時，磁吸部用于吸附工件面，可以確保工件在打標過程中保持穩定的位置，提高打標的精度和一致性；

10、通過接觸板上的磁吸部，能夠自動吸附并定位工件，無需額外的夾具或固定裝置；提高了操作的便捷性和快速性，使操作者能夠快速準確地將工件放置在正確的打標位置，從而提高生產效率。

11、槽a和定位槽b的使得可以快速更換和定位不同的工件，支持連續和批量打標操作；減少了換件時間，增加了設備的工作效率和靈活性，適應了多變的生產需求。

12、本申請提供的一種技術方案，還具有以下技術特征：

13、優選的，于本申請的一實施例中，支架腿包括至少三個以上立柱，立柱用于連接機殼和接觸板，使打標機和工件保持工作間距。

14、優選的，于本申請的一實施例中，立柱傾斜設置，沿立柱靠近工件，則相鄰的立柱之間的間隙增大。

15、優選的，于本申請的一實施例中，打標機配套有激光控制器，打標機和激光控制器設置有線纜。

16、優選的，于本申請的一實施例中，接觸板a配套設置有工件貼合部，工件貼合部固定在接觸板a的下端面，且工件貼合部和工件抵觸處的形狀和工件形狀貼合。

17、優選的，于本申請的一實施例中，工件貼合部包括有定位件、弧形定位部。

18、優選的，于本申請的一實施例中，定位件為矩形塊。

19、優選的，于本申請的一實施例中，弧形定位部的工作端面包括兩個弧形面，弧形面用于貼合工件面。

20、優選的，于本申請的一實施例中，支架腿的下端和接觸板之間為可拆卸連接。

21、優選的，于本申請的一實施例中，支架腿為圓柱或者四邊形柱。

22、優選的，于本申請的一實施例中，接觸板包括有接觸板a、接觸板b。

23、本申請的有益效果在于：

24、本申請提出了一種用于手持激光打標機的安全防護定焦架，旨在解決傳統手持激光打標機存在的防塵效果不佳、操作不穩定和安全防護不足等問題；

25、本申請通過在打標機上配置和工件的作業面配套的接觸板a、接觸板b，以及進一步配套在接觸板a、接觸板b上的定位件、弧形定位部，對于不同的工件進行定位，并完成配套的打標作業所需的穩定的定位；

26、本申請通過設置的磁吸部實現了自吸定位，并配合接觸板a、接觸板b以及定位件、弧形定位部，完成定位匹配工件，并進行快速打標和多個工件的快速打標作業，操作的穩定性和安全性良好；

27、本實用新型還可以進行手持作業；通過自吸附，并借助接觸板a、接觸板b上的槽，完成對工件的銷軸限位，通過輔助定位，并使用定位件、弧形定位部區配套工件表面形狀，形成穩定的打標作業環境。

技術特征：

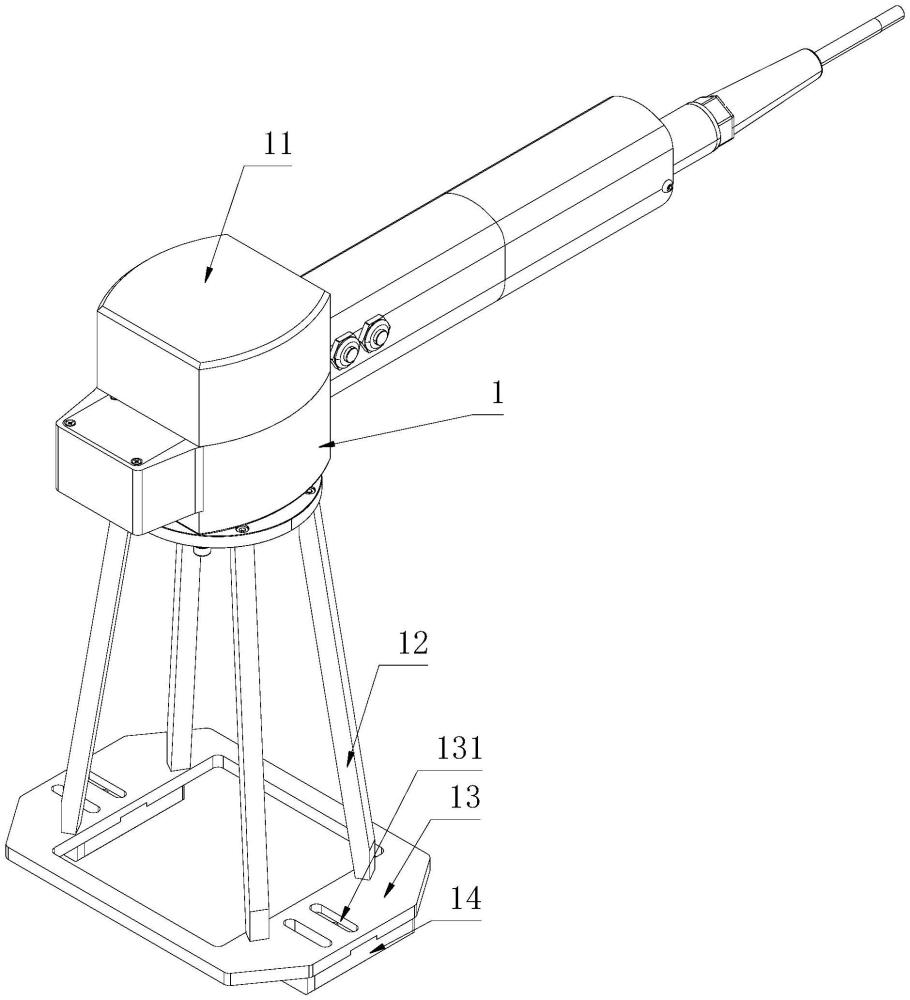

1.一種便攜式手持激光打標裝置，其特征在于，打標機(1)包括有機殼(11)、支架腿(12)，支架腿(12)的末端設置有接觸板，接觸板用于抵觸定位工件的打標作業面；

2.如權利要求1所述的一種便攜式手持激光打標裝置，其特征在于，支架腿(12)包括至少三個以上立柱，立柱用于連接機殼(11)和接觸板，使打標機(1)和工件保持工作間距。

3.如權利要求2所述的一種便攜式手持激光打標裝置，其特征在于，立柱傾斜設置，沿立柱靠近工件，則相鄰的立柱之間的間隙增大。

4.如權利要求1所述的一種便攜式手持激光打標裝置，其特征在于，打標機(1)配套有激光控制器，打標機(1)和激光控制器設置有線纜。

5.如權利要求1所述的一種便攜式手持激光打標裝置，其特征在于，接觸板a(13)配套設置有工件貼合部，工件貼合部固定在接觸板a(13)的下端面，且工件貼合部和工件抵觸處的形狀和工件形狀貼合。

6.如權利要求5所述的一種便攜式手持激光打標裝置，其特征在于，工件貼合部包括有定位件(14)、弧形定位部(15)。

7.如權利要求6所述的一種便攜式手持激光打標裝置，其特征在于，定位件(14)為矩形塊。

8.如權利要求6所述的一種便攜式手持激光打標裝置，其特征在于，弧形定位部(15)的工作端面包括兩個弧形面，弧形面用于貼合工件面。

9.如權利要求1所述的一種便攜式手持激光打標裝置，其特征在于，支架腿(12)的下端和接觸板之間為可拆卸連接；支架腿(12)為圓柱或者四邊形柱。

10.如權利要求1所述的一種便攜式手持激光打標裝置，其特征在于，接觸板包括有接觸板a(13)、接觸板b(16)。

技術總結
一種便攜式手持激光打標裝置，打標機包括有機殼、支架腿，支架腿的末端設置有接觸板，接觸板用于抵觸定位工件的打標作業面；接觸板的中部設置槽A，用于打標作業窗口；接觸板的槽A的邊緣設置有定位槽B，槽B為圓形或長圓孔，槽B用于定位插入定位銷或安裝螺紋件；接觸板用于抵觸工件面的工作面上設置磁吸部，磁吸部嵌入在工作面，使接觸板貼合工件時，磁吸部用于吸附工件面。

技術研發人員：楊智全
受保護的技術使用者：重慶華普精密機械有限責任公司
