本技術涉及鋁制品加工成型，尤其涉及一種鋁制品生產一體成型裝置。

背景技術：

1、鋁制品是采用鋁合金為主要原料加工而成的生活用品、工業用品的統稱。鋁合金是以鋁為基的合金總稱。主要合金元素有銅、硅、鎂、鋅、錳，次要合金元素有鎳、鐵、鈦、鉻、鋰等。

2、鋁合金密度低，但強度比較高，接近或超過優質鋼，塑性好可加工成各種型材，具有優良的導電性、導熱性和抗蝕性，工業上廣泛使用，使用量僅次于鋼。在現有技術中，許多使用了單手沖壓或能夠自動沖壓的裝置，另一只手在拿放產品時，由于單手操作存在安全隱患，容易發生夾傷手的情況。

技術實現思路

1、本實用新型提出的一種鋁制品生產一體成型裝置，解決了現有的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種鋁制品生產一體成型裝置，包括安裝板和安裝結構，所述安裝板上端設置有沖壓模塊，所述安裝板和沖壓模塊通過定位栓連接，所述安裝板上端一側設置有安裝柱，且所述安裝柱內側開設有安裝槽，所述安裝槽底端設置有彈簧，所述彈簧上端設置有連接塊，所述安裝槽內側上端設置有滑塊，所述安裝結構上端設置有防塵蓋板，所述防塵蓋板下端設置有防塵罩，所述防塵罩內部兩側對稱設置有沖壓結構，所述防塵罩兩側設置有握桿。

4、優選的，所述滑塊和連接塊均位于安裝槽內部呈滑動連接。

5、優選的，所述滑塊一側設置有固定桿，所述固定桿一端外側轉動連接有轉動環，所述轉動環外側固定連接有若干轉動桿。

6、優選的，所述沖壓結構包括傘齒輪、第一齒輪、第二齒輪、第三齒輪、壓桿、連接桿、側桿、主桿，所述傘齒輪一側嚙合連接有第一齒輪，所述傘齒輪另一側嚙合連接有第三齒輪，所述第三齒輪一側嚙合連接第二齒輪，三組齒輪一端設置有側桿，所述第一齒輪、第二齒輪由主桿連接，所述主桿一側的斜上方固定連接若干連接桿，所述連接桿另一端固定連接有壓桿。

7、優選的，所述固定桿下端設置有立桿，所述立桿貫穿固定桿，所述立桿一端設置有螺母，所述立桿另一端設置有沖壓板，所述沖壓板一側設置有連接塊，所述連接塊另一側連接在安裝槽內側。

8、優選的，所述側桿連接在防塵罩內側，所述沖壓模塊上端開設有模塊槽。

9、本實用新型的有益效果為：

10、1、通過設置握桿和沖壓結構，只有雙手同時向下壓動握桿時，才能將沖壓板向下壓動，避免出現工作人員單手操作，導致出現危險，提高了裝置的安全性，能夠保護使用者的安全。

11、2、通過將沖壓板和沖壓模塊設計為可拆卸的，可以對模板進行更換，提高了裝置的泛用性，簡單易用，工作高效。

技術特征：

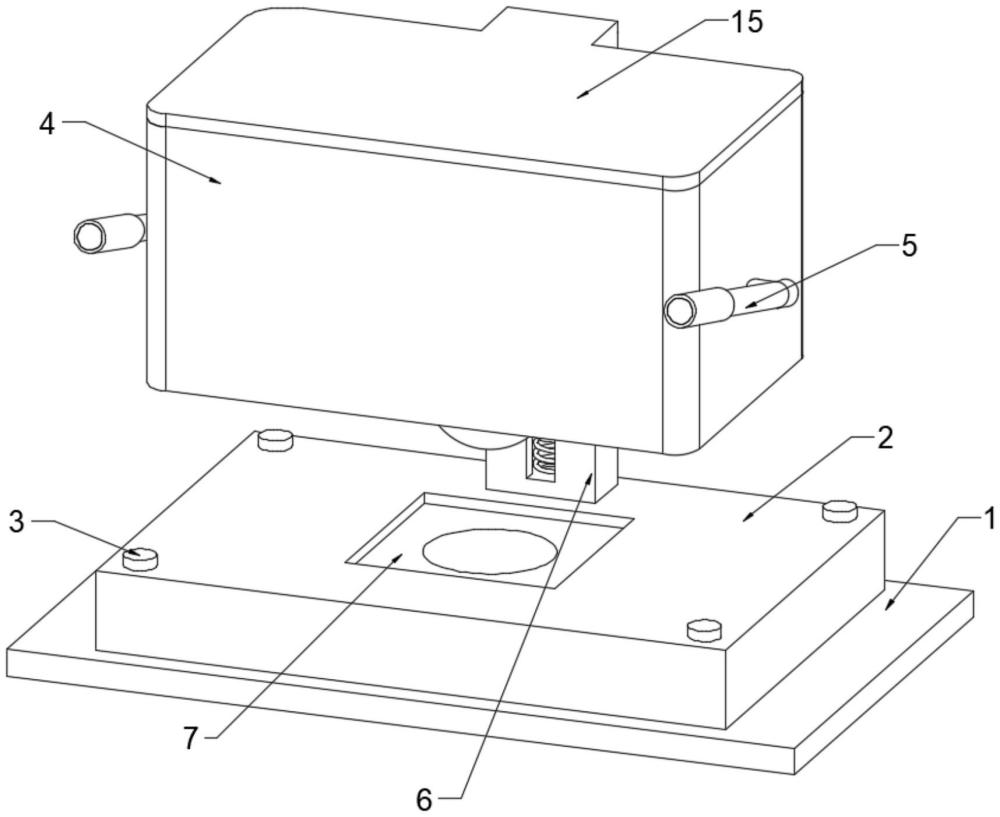

1.一種鋁制品生產一體成型裝置，包括安裝板(1)和安裝結構，其特征在于，所述安裝板(1)上端設置有沖壓模塊(2)，所述安裝板(1)和沖壓模塊(2)通過定位栓(3)連接，所述安裝板(1)上端一側設置有安裝柱(6)，且所述安裝柱(6)內側開設有安裝槽(9)，所述安裝槽(9)底端設置有彈簧(17)，所述彈簧(17)上端設置有連接塊(19)，所述安裝槽(9)內側上端設置有滑塊(10)，所述安裝結構上端設置有防塵蓋板(15)，所述防塵蓋板(15)下端設置有防塵罩(4)，所述防塵罩(4)內部兩側對稱設置有沖壓結構(8)，所述防塵罩(4)兩側設置有握桿(5)。

2.根據權利要求1所述的一種鋁制品生產一體成型裝置，其特征在于，所述滑塊(10)和連接塊(19)均位于安裝槽(9)內部呈滑動連接。

3.根據權利要求2所述的一種鋁制品生產一體成型裝置，其特征在于，所述滑塊(10)一側設置有固定桿(11)，所述固定桿(11)一端外側轉動連接有轉動環(14)，所述轉動環(14)外側固定連接有若干轉動桿(12)。

4.根據權利要求1所述的一種鋁制品生產一體成型裝置，其特征在于，所述沖壓結構(8)包括傘齒輪(801)、第一齒輪(802)、第二齒輪(803)、第三齒輪(804)、壓桿(805)、連接桿(806)、側桿(807)、主桿(808)，所述傘齒輪(801)一側嚙合連接有第一齒輪(802)，所述傘齒輪(801)另一側嚙合連接有第三齒輪(804)，所述第三齒輪(804)一側嚙合連接第二齒輪(803)，三組齒輪一端設置有側桿(807)，所述第一齒輪(802)、第二齒輪(803)由主桿(808)連接，所述主桿(808)一側的斜上方固定連接若干連接桿(806)，所述連接桿(806)另一端固定連接有壓桿(805)。

5.根據權利要求3所述的一種鋁制品生產一體成型裝置，其特征在于，所述固定桿(11)下端設置有立桿(13)，所述立桿(13)貫穿固定桿(11)，所述立桿(13)一端設置有螺母(16)，所述立桿(13)另一端設置有沖壓板(18)，所述沖壓板(18)一側設置有連接塊(19)，所述連接塊(19)另一側連接在安裝槽(9)內側。

6.根據權利要求4所述的一種鋁制品生產一體成型裝置，其特征在于，所述側桿(807)連接在防塵罩(4)內側，所述沖壓模塊(2)上端開設有模塊槽(7)。

技術總結
本技術公開了一種鋁制品生產一體成型裝置，涉及鋁制品加工成型技術領域，包括安裝板，安裝板上端設置有沖壓模塊，所述安裝板和沖壓模塊通過定位栓連接，所述安裝板上端一側設置有安裝結構，所述安裝結構上端設置有防塵蓋板，所述防塵蓋板下端設置有防塵罩，所述防塵罩內部兩側對稱設置有沖壓結構，所述防塵罩兩側設置有握桿。本技術通過設置握桿和沖壓結構，只有雙手同時向下壓動握桿時，才能將沖壓板向下壓動，避免出現工作人員單手操作，導致出現危險，提高了裝置的安全性，能夠保護使用者的安全，通過將沖壓板和沖壓模塊設計為可拆卸的，可以對模板進行更換，提高了裝置的泛用性，簡單易用，工作高效。

技術研發人員：劉忠杰,梁鳳
受保護的技術使用者：廣州市志揚鋁業有限公司
技術研發日：20240711
技術公布日：2025/4/28
