本技術涉及一種齒輪定位設備，更具體的說是一種齒輪定位精準倒角設備。

背景技術：

1、齒輪倒角是齒輪加工過程中的重要工序，能夠去除齒輪邊緣的毛刺和尖角，從而有效的降低淬火裂痕；在實際應用中，齒輪一般用于傳動比例的多個齒輪結合實用，所以需要精準的對每一個齒角進行倒角和開槽，其中定位尤其重要，關乎后面的傳動系數和轉動使用，所以在齒輪倒角時對其的定位和角度選擇尤為重要。

技術實現思路

1、本實用新型主要解決的技術問題是提供一種齒輪定位精準倒角設備，能夠解決上述提到的問題。

2、為解決上述技術問題，根據本實用新型的一個方面，更具體的說是一種齒輪定位精準倒角設備，包括箱體，所述箱體的內部轉動連接有工作臺，所述工作臺包含有角度機構、夾持機構、支撐板，所述箱體的內部設有倒角切削機，所述支撐板的下方設有所述角度機構，所述支撐板的上方設有所述夾持機構，所述箱體的內部轉動連接有定位桿，所述定位桿的外側壁固定連接有所述工作臺。

3、更進一步的，所述夾持機構包含有圓環、伸縮桿、弧形塊、底板、高度板、螺桿，所述圓環的外側壁固定連接有四組所述伸縮桿，所述伸縮桿的外側壁固定連接有所述弧形塊，所述弧形塊的底端固定連接有所述底板，所述弧形塊的內部固定連接有螺筒，所述螺筒的內部螺紋連接有所述螺桿，所述螺桿的外側壁轉動連接有所述高度板。

4、更進一步的，所述角度機構包含有大角度齒輪、小角度齒輪、傳動齒輪模組，所述定位桿的外側壁固定連接有所述大角度齒輪，所述大角度齒輪嚙合連接有所述傳動齒輪模組，所述傳動齒輪模組與所述小角度齒輪嚙合連接，所述箱體的內部轉動連接有所述小角度齒輪，所述箱體的內部轉動連接有摩擦輪。

5、更進一步的，所述小角度齒輪與所述摩擦輪傳動比為十比一。

6、更進一步的，所述箱體的前表面開設有調節孔，所述小角度齒輪與所述摩擦輪均貫穿所述調節孔。

7、更進一步的，所述箱體的上表面轉動連接有保護蓋。

8、更進一步的，所述弧形塊的外側壁固定連接有防護墊。

9、更進一步的，所述箱體的內部上表面和所述支撐板的下表面均轉動連接有支柱，所述支柱與所述摩擦輪、所述小角度齒輪、所述傳動齒輪模組均固定連接。

10、本實用新型一種齒輪定位精準倒角設備的有益效果為：

11、通過設置的工作臺用于齒輪的放置定位，通過角度機構可以調整后期齒輪的倒角位置，通過夾持機構可以將不同大小的齒輪進行固定和轉動適配，且通過螺桿和螺筒設計，實現不同高度的齒輪均可以進行固定夾持，便于后期的角度轉動可倒角固定，且由于齒輪在倒角時容易與倒角切削機碰撞危險，裝置通過密封設計增大安全性能。

技術特征：

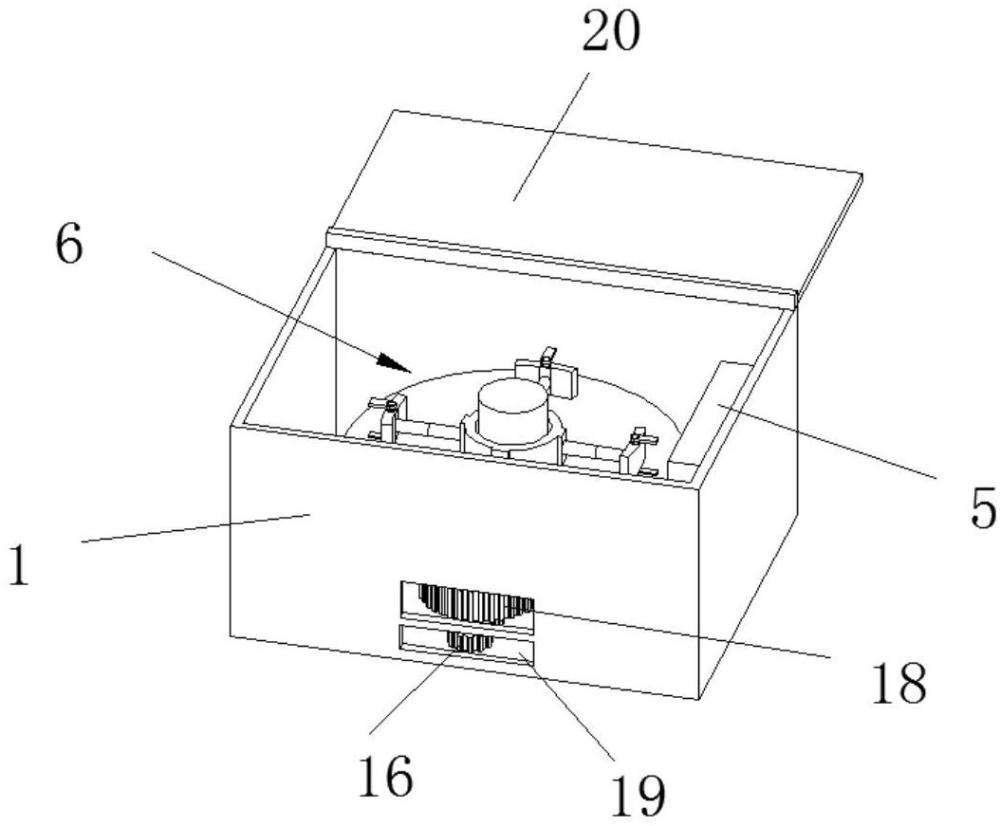

1.一種齒輪定位精準倒角設備，包括箱體（1），其特征在于：所述箱體（1）的內部轉動連接有工作臺（6），所述工作臺（6）包含有角度機構（2）、夾持機構（3）、支撐板（4），所述箱體（1）的內部設有倒角切削機（5），所述支撐板（4）的下方設有所述角度機構（2），所述支撐板（4）的上方設有所述夾持機構（3），所述箱體（1）的內部轉動連接有定位桿（7），所述定位桿（7）的外側壁固定連接有所述工作臺（6）。

2.根據權利要求1所述的一種齒輪定位精準倒角設備，其特征在于：所述夾持機構（3）包含有圓環（13）、伸縮桿（8）、弧形塊（9）、底板（10）、高度板（11）、螺桿（12），所述圓環（13）的外側壁固定連接有四組所述伸縮桿（8），所述伸縮桿（8）的外側壁固定連接有所述弧形塊（9），所述弧形塊（9）的底端固定連接有所述底板（10），所述弧形塊（9）的內部固定連接有螺筒（14），所述螺筒（14）的內部螺紋連接有所述螺桿（12），所述螺桿（12）的外側壁轉動連接有所述高度板（11）。

3.根據權利要求1所述的一種齒輪定位精準倒角設備，其特征在于：所述角度機構（2）包含有大角度齒輪（15）、小角度齒輪（16）、傳動齒輪模組（17），所述定位桿（7）的外側壁固定連接有所述大角度齒輪（15），所述大角度齒輪（15）嚙合連接有所述傳動齒輪模組（17），所述傳動齒輪模組（17）與所述小角度齒輪（16）嚙合連接，所述箱體（1）的內部轉動連接有所述小角度齒輪（16），所述箱體（1）的內部轉動連接有摩擦輪（18）。

4.根據權利要求3所述的一種齒輪定位精準倒角設備，其特征在于：所述小角度齒輪（16）與所述摩擦輪（18）傳動比為十比一。

5.根據權利要求3所述的一種齒輪定位精準倒角設備，其特征在于：所述箱體（1）的前表面開設有調節孔（19），所述小角度齒輪（16）與所述摩擦輪（18）均貫穿所述調節孔（19）。

6.根據權利要求1所述的一種齒輪定位精準倒角設備，其特征在于：所述箱體（1）的上表面轉動連接有保護蓋（20）。

7.根據權利要求2所述的一種齒輪定位精準倒角設備，其特征在于：所述弧形塊（9）的外側壁固定連接有防護墊（21）。

8.根據權利要求3所述的一種齒輪定位精準倒角設備，其特征在于：所述箱體（1）的內部上表面和所述支撐板（4）的下表面均轉動連接有支柱（22），所述支柱（22）與所述摩擦輪（18）、所述小角度齒輪（16）、所述傳動齒輪模組（17）均固定連接。

技術總結
本技術涉及機械加工領域；具體為一種齒輪定位精準倒角設備，包括箱體，所述箱體的內部轉動連接有工作臺，所述工作臺包含有角度機構、夾持機構、支撐板，所述箱體的內部設有倒角切削機，所述支撐板的下方設有所述角度機構，所述支撐板的上方設有所述夾持機構，所述箱體的內部轉動連接有定位桿，所述定位桿的外側壁固定連接有所述工作臺；通過設置的工作臺用于齒輪的放置定位，通過角度機構可以調整后期齒輪的倒角位置，通過夾持機構可以將不同大小的齒輪進行固定和轉動適配，且通過螺桿和螺筒設計，實現不同高度的齒輪均可以進行固定夾持，便于后期的角度轉動可倒角固定，且由于齒輪在倒角時容易與倒角切削機碰撞危險，裝置通過密封設計增大安全性能。

技術研發人員：張潔,王飛庭,陸晨杰
受保護的技術使用者：蘇州卓爾旺精密機械有限公司
技術研發日：20240711
技術公布日：2025/4/28
