本技術涉及異形方塊加工工裝，尤其涉及一種不規則多邊形工件的加工定位。

背景技術：

1、異形方塊的外形為不規則四邊形，內部包括了各種通槽和凹槽，由于通槽形狀、外形尺寸以及凹槽邊緣位置均有不同等級的技術要求，尤其是不規則的四邊外形中：面與面不僅有平行度要求，而且有垂直度要求，否則，后期裝配安裝時產品難以置于中間位置。

2、實際加工中，不規則四邊外形的形位公差是加工的難點，如果分次分面加工，可保證相應邊沿平面的垂直度，但與對應平面的平行度卻難以保證。另外，分次分面加工邊沿平面與凹槽內形各通槽位置難以確定，同時與凹槽內邊沿也會產生位移。

3、如何設計一種異形方塊加工工裝解決上述技術問題長期困擾該領域的技術人員。

技術實現思路

1、有鑒于此，本實用新型提出了一種異形方塊加工工裝，該工裝只需要一次裝夾即可完成異形方塊的定位工作，可有效保證各邊沿平面的垂直度和對應平面的平面度，避免了凹槽內邊沿的位移現象，確保產品各部形位公差和尺寸精度滿足加工要求。

2、本實用新型通過以下技術手段解決上述問題：

3、一種異形方塊加工工裝，其特征在于，用于在加工過程中定位異形方塊，包括鉆定位臺、圓盤座、壓板和緊固螺釘，其中：所述定位臺的外部輪廓與異形方塊的底部空腔的形狀一致，定位臺的頂面凸臺與底部空腔的邊緣臺階面接觸；所述定位臺的內部鏤空設置有多個加工開口，定位臺的中部設置有承重板，承重板的中部設置有安裝孔，承重板的四周設置有多個導向孔；所述圓盤座固定在定位臺的底部，圓盤座的中部設置有中心孔；所述壓板的中心處設置有定位孔；所述緊固螺釘依次穿過壓板的定位孔、異形方塊、承重板的安裝孔和圓盤座的中心孔實現工裝與異形方塊固定；所述壓板為矩形寬板、矩形窄板或l型板中的一種。

4、優選的，所述緊固螺釘從上至下依次套裝有頂壓環、壓簧和底壓環，其中：所述頂壓環的頂部由緊固螺釘的螺釘頭限位，底壓環的底部接觸異形方塊的頂面，通過壓縮壓簧能夠提起、旋轉壓板。

5、優選的，所述異形方塊的背面設置有底部空腔，異形方塊的正面開設有多個異形孔、異形通槽、臺階面和連接孔。

6、優選的，所述異形方塊的四角處均開設有缺口。

7、優選的，所述異形方塊的正面中部開設有相互連通的圓形孔和方形長槽。

8、本實用新型的一種異形方塊加工工裝具有以下有益效果：

9、1）該工裝用于在加工過程中定位異形方塊，具體包括鉆定位臺、圓盤座、壓板和緊固螺釘，其中，定位臺的外部輪廓與異形方塊的底部空腔的形狀一致，定位臺的頂面凸臺與底部空腔的邊緣臺階面接觸，實現異形方塊的底部定位，壓板用于異形方塊的頂部定位，圓盤座固定在定位臺的底部，緊固螺釘依次穿過壓板的定位孔、異形方塊、承重板的安裝孔和圓盤座的中心孔實現工裝與異形方塊固定。

10、2）該緊固螺釘從上至下依次套裝有頂壓環、壓簧和底壓環，其中：頂壓環的頂部由緊固螺釘的螺釘頭限位，底壓環的底部接觸異形方塊的頂面，通過壓縮壓簧能夠提起、旋轉壓板，該結構方便異形方塊的正面加工，當需要檢查異形方塊的不同位置時，只需要提起、旋轉、釋放壓板即可暴露異形方塊不同的正面位置。

11、3）與現有虎鉗、夾臂固定方式相比，該工裝只需要一次裝夾即可完成異形方塊的定位工作，可有效保證各邊沿平面的垂直度和對應平面的平面度，避免了凹槽內邊沿的位移現象，確保產品各部形位公差和尺寸精度滿足加工要求。

技術特征：

1.一種異形方塊加工工裝，其特征在于，用于在加工過程中定位異形方塊（1），包括鉆定位臺（2）、圓盤座（3）、壓板（4）和緊固螺釘（5），其中：

2.如權利要求1所述的異形方塊加工工裝，其特征在于，所述緊固螺釘（5）從上至下依次套裝有頂壓環（501）、壓簧（502）和底壓環（503），其中：所述頂壓環（501）的頂部由緊固螺釘（5）的螺釘頭限位，底壓環（503）的底部接觸異形方塊（1）的頂面，通過壓縮壓簧（502）能夠提起、旋轉壓板（4）。

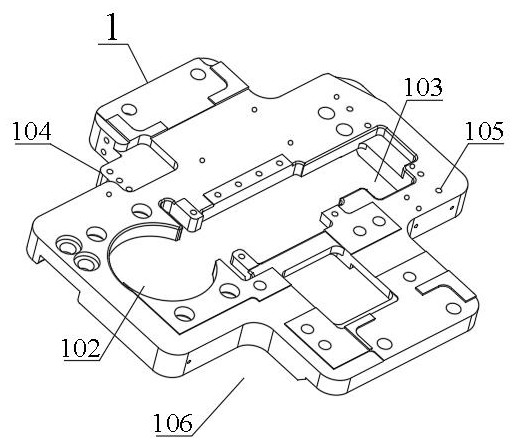

3.如權利要求1所述的異形方塊加工工裝，其特征在于，所述異形方塊（1）的背面設置有底部空腔（101），異形方塊（1）的正面開設有多個異形孔（102）、異形通槽（103）、臺階面（104）和連接孔（105）。

4.如權利要求1所述的異形方塊加工工裝，其特征在于，所述異形方塊（1）的四角處均開設有缺口（106）。

5.如權利要求1所述的異形方塊加工工裝，其特征在于，所述異形方塊（1）的正面中部開設有相互連通的圓形孔和方形長槽。

技術總結
本技術公開了一種異形方塊加工工裝，具體涉及不規則多邊形工件的加工定位技術領域，該工裝用于在加工過程中定位異形方塊，具體包括鉆定位臺、圓盤座、壓板和緊固螺釘，其中，定位臺的外部輪廓與異形方塊的底部空腔的形狀一致，定位臺的頂面凸臺與底部空腔的邊緣臺階面接觸，圓盤座固定在定位臺的底部，緊固螺釘依次穿過壓板的定位孔、異形方塊、承重板的安裝孔和圓盤座的中心孔實現工裝與異形方塊固定。與現有虎鉗、夾臂固定方式相比，該工裝只需要一次裝夾即可完成異形方塊的定位工作，可有效保證各邊沿平面的垂直度和對應平面的平面度，避免了凹槽內邊沿的位移現象，確保產品各部形位公差和尺寸精度滿足加工要求。

技術研發人員：李攀,姚潔
受保護的技術使用者：陜西鼎鑫微波科技有限公司
技術研發日：20240711
技術公布日：2025/4/28
