本技術涉及下出線加工治具，具體是一種下出線組件夾持治具。

背景技術：

1、下出線組件在實際生產時，需要進行多次的開孔、攻絲等操作，在實際加工時，下出線組件的結構不易固定，容易出現加工誤差。

2、現有技術中，如申請號為：cn201420694796.0中公開的名稱為：一種下出線加工過程中工件夾具工裝，其中包括一上夾具和一下夾具，下夾具、上夾具上設有至少一個相對稱的工件放置槽，下夾具上設有螺桿和定位銷；上夾具上設有與定位銷相對應的定位銷定位孔和與螺桿相對應的螺桿固定孔。

3、但是現有技術中所提到的夾具工裝，對下出線組件進行固定時，需要通過上夾具與下夾具開合操作，來進行下出線組件的上下料，在實際加工時，降低下出線的加工效率，因此需要設計一種下出線組件夾持治具。

技術實現思路

1、本實用新型的目的在于提供一種下出線組件夾持治具，以解決現有技術中的問題。

2、本實用新型的目的可以通過以下技術方案實現：

3、一種下出線組件夾持治具，所述夾持治具包括治具本體，治具本體上固定有壓板，治具本體上陣列設有用于固定下出線組件的固定槽，固定槽內對稱設有開口槽，開口槽內滑動設有定位銷。

4、進一步地，所述治具本體上設有若干個螺紋孔一，用于連接固定壓板，治具本體的兩端設有定位槽。

5、進一步地，所述定位銷上設有鎖定槽，定位銷的一側固定設有防滑斜面，用于限位固定下出線組件，鎖定槽內安裝有螺母，螺栓穿過治具本體與螺母連接，用于固定定位銷。

6、進一步地，所述壓板上固定設有至少一個定位桿，壓板上設有至少一個螺紋孔二，螺桿穿過螺紋孔二與螺紋孔一配合，定位桿與螺紋孔一滑動連接。

7、進一步地，所述壓板的兩端固定設有側板，用于固定壓板。

8、進一步地，所述側板的內側固定設有定位塊，定位塊與定位槽配合，用于定位安裝壓板。

9、本實用新型的有益效果：

10、1、本實用新型夾持治具，通過壓板與治具本體配合組裝，定位裝配，組裝方便且組裝的精度高，同時組裝過程簡單，組裝后形成的夾持治具，能夠批量對多個下出線組件進行固定，批量加工，下出線組件上下料操作簡單，提高加工效率；

11、2、本實用新型夾持治具，對多個下出線組件進行固定后，同一批加工，下出線組件的夾持面進行加工，降低加工誤差，提高加工精度，同時保證下出線組件的產品質量。

技術特征：

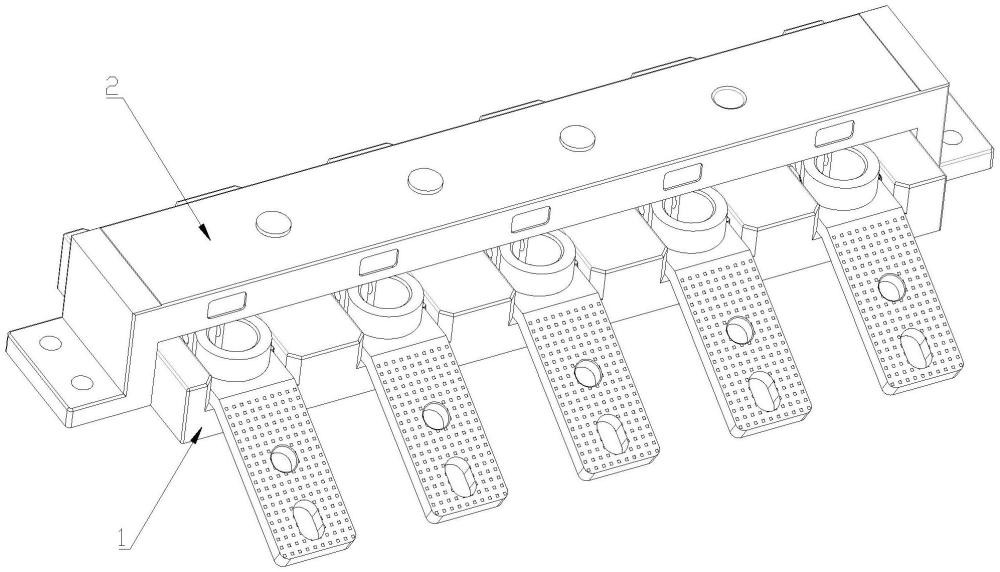

1.一種下出線組件夾持治具，其特征在于，所述夾持治具包括治具本體(1)，治具本體(1)上固定有壓板(2)，治具本體(1)上陣列設有用于固定下出線組件的固定槽(11)，固定槽(11)內對稱設有開口槽(12)，開口槽(12)內滑動設有定位銷(3)。

2.根據權利要求1所述的一種下出線組件夾持治具，其特征在于，所述治具本體(1)上設有若干個螺紋孔一(14)，用于連接固定壓板(2)，治具本體(1)的兩端設有定位槽(13)。

3.根據權利要求1所述的一種下出線組件夾持治具，其特征在于，所述定位銷(3)上設有鎖定槽(31)，定位銷(3)的一側固定設有防滑斜面(32)，用于限位固定下出線組件，鎖定槽(31)內安裝有螺母，螺栓穿過治具本體(1)與螺母連接，用于固定定位銷(3)。

4.根據權利要求2所述的一種下出線組件夾持治具，其特征在于，所述壓板(2)上固定設有至少一個定位桿(21)，壓板(2)上設有至少一個螺紋孔二(22)，螺桿穿過螺紋孔二(22)與螺紋孔一(14)配合，定位桿(21)與螺紋孔一(14)滑動連接。

5.根據權利要求2所述的一種下出線組件夾持治具，其特征在于，所述壓板(2)的兩端固定設有側板(23)，用于固定壓板(2)。

6.根據權利要求5所述的一種下出線組件夾持治具，其特征在于，所述側板(23)的內側固定設有定位塊(24)，定位塊(24)與定位槽(13)配合，用于定位安裝壓板(2)。

技術總結
本技術涉及下出線加工治具技術領域，公開一種下出線組件夾持治具，所述夾持治具包括治具本體，治具本體上固定有壓板，治具本體上陣列設有用于固定下出線組件的固定槽，固定槽內對稱設有開口槽，開口槽內滑動設有定位塊，所述治具本體上設有若干個螺紋孔一，用于連接固定壓板，治具本體的兩端設有定位槽。本技術夾持治具，通過壓板與治具本體配合組裝，定位裝配，組裝方便且組裝的精度高，同時組裝過程簡單，組裝后形成的夾持治具，能夠批量對多個下出線組件進行固定，批量加工，下出線組件上下料操作簡單，提高加工效率，對多個下出線組件進行固定后，同一批加工，下出線組件的夾持面進行加工，同時保證下出線組件的產品質量。

技術研發人員：王玉琳,侯啟銀,龔川紅
受保護的技術使用者：浙江志騰電氣有限公司
技術研發日：20240711
技術公布日：2025/4/28
