本技術屬于五金工具，具體涉及一種拆裝結構及多功能工具。

背景技術：

1、在工業生產和日常生活中常需要用到各種工具，由于工具種類繁多，需要較大的存放空間以及合理有序的存放方式，因此管理起來較為麻煩。為此，一些工具制造廠家開發了多功能的組合式工具，可以在一件工具上整合多種工具的功能，其中一種重要的工具就是鋸，傳統的組合式工具都是將鋸片直接集合安裝到工具本體上，由于鋸片用久了需要經常更換，傳統的組合式工具需要將鉚釘卸下來整體拆卸更換鋸片后再安裝起來，傳統的組合式工具拆卸安裝麻煩，并且如果頻繁更換鋸片，導致鋸片安裝不牢固，影響使用。

技術實現思路

1、有鑒于此，為了解決現有技術中的問題，本實用新型提出一種拆裝結構及多功能工具，本實用新型所要解決的技術問題是：如何方便對多功能工具的鋸片安裝和拆卸。

2、本實用新型通過以下技術手段解決上述問題：

3、一種拆裝結構，用于安裝鋸片，所述拆裝結構包括：

4、固定座，所述固定座鉸接于多功能工具本體上，所述固定座內設置有固定槽，所述固定座的一側設置有限位槽，所述鋸片插接于所述固定槽內；

5、彈力壓鎖片，所述彈力壓鎖片轉動連接于固定座上，所述彈力壓鎖片的一側卡接于所述限位槽內，所述彈力壓鎖片的底部與所述鋸片相抵接。

6、在上述的一種拆裝結構中，所述彈力壓鎖片上設置有彈簧舌片，所述彈簧舌片與所述鋸片相抵接。

7、在上述的一種拆裝結構中，所述固定座上設置有旋轉軸，所述彈力壓鎖片轉動連接于所述旋轉軸上。

8、在上述的一種拆裝結構中，所述彈力壓鎖片上設置有第一卡點，所述固定座上設置有第二卡點，所述第一卡點與所述第二卡點相對應。

9、在上述的一種拆裝結構中，所述固定座通過鉚釘與所述多功能工具本體相連接。

10、在上述的一種拆裝結構中，所述固定座包括固定板和限位板，所述固定板上設置有固定槽，所述限位板固定設置于所述固定板的上方，所述固定板與所述限位板之間形成限位槽。

11、在上述的一種拆裝結構中，所述固定座上設置有推動塊。

12、本實用新型另一目的在于提供一種多功能工具：

13、一種多功能工具，包括上述的拆裝結構。

14、與現有技術相比，本實用新型的優點如下：

15、本拆裝結構只需通過彈力壓鎖片配合固定座即可完成鋸片的安裝和拆卸，無需將多功能工具整體拆卸才能更換鋸片，大大提高了更換鋸片的便利性，并且通過彈力壓鎖片抵壓鋸片，可以有效避免鋸片掉落。

技術特征：

1.一種拆裝結構，其特征在于，用于安裝鋸片(5)，所述拆裝結構包括：

2.根據權利要求1所述的一種拆裝結構，其特征在于，所述彈力壓鎖片(6)上設置有彈簧舌片(7)，所述彈簧舌片(7)與所述鋸片(5)相抵接。

3.根據權利要求2所述的一種拆裝結構，其特征在于，所述固定座(1)上設置有旋轉軸(8)，所述彈力壓鎖片(6)轉動連接于所述旋轉軸(8)上。

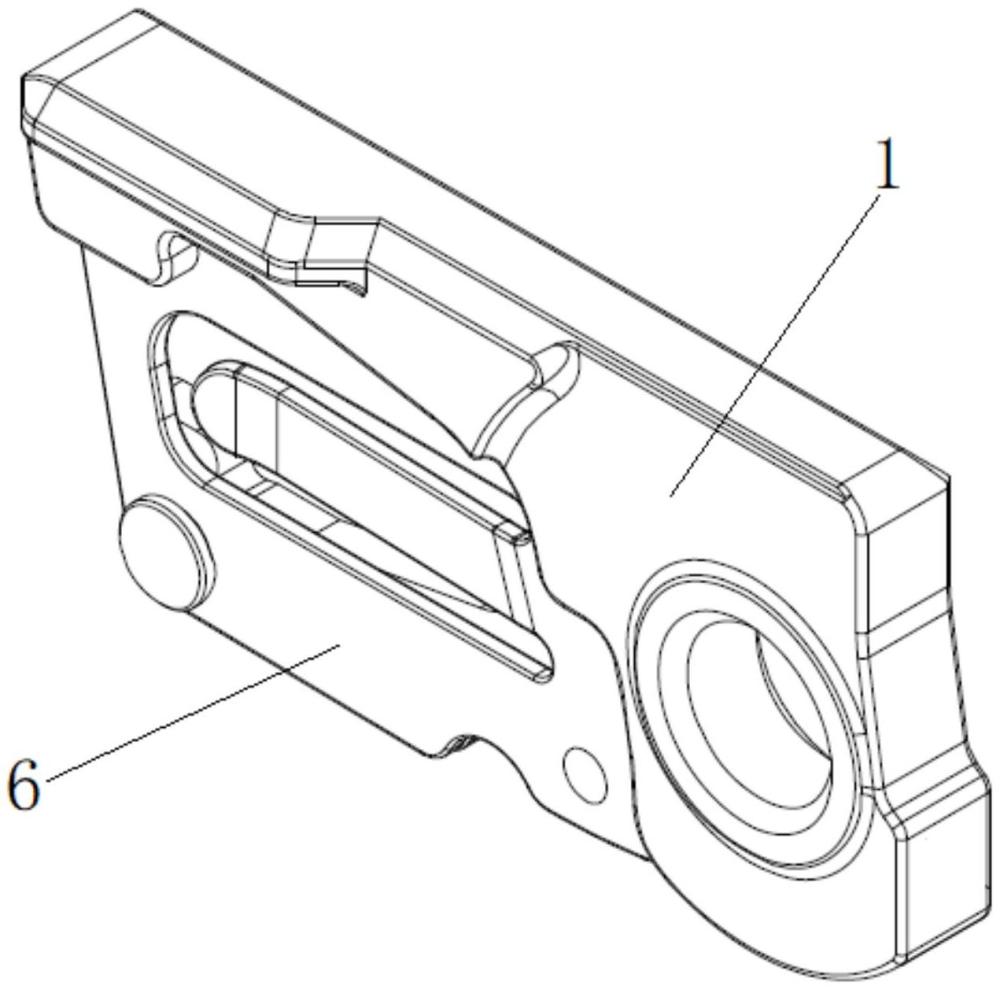

4.根據權利要求1所述的一種拆裝結構，其特征在于，所述彈力壓鎖片(6)上設置有第一卡點(9)，所述固定座(1)上設置有第二卡點(10)，所述第一卡點(9)與所述第二卡點(10)相對應。

5.根據權利要求1所述的一種拆裝結構，其特征在于，所述固定座(1)通過鉚釘(11)與所述多功能工具本體(2)相連接。

6.根據權利要求1所述的一種拆裝結構，其特征在于，所述固定座(1)包括固定板(12)和限位板(13)，所述固定板(12)上設置有固定槽(3)，所述限位板(13)固定設置于所述固定板(12)的上方，所述固定板(12)與所述限位板(13)之間形成限位槽(4)。

7.根據權利要求1所述的一種拆裝結構，其特征在于，所述固定座(1)上設置有推動塊(14)。

8.一種多功能工具，其特征在于，包括如權利要求1-7任一項所述的拆裝結構。

技術總結
本技術提供一種拆裝結構及多功能工具，屬于五金工具技術領域。本拆裝結構用于安裝鋸片，所述拆裝結構包括固定座和彈力壓鎖片，所述固定座鉸接于多功能工具本體上，所述固定座內設置有固定槽，所述固定座的一側設置有限位槽，所述鋸片插接于所述固定槽內；所述彈力壓鎖片轉動連接于所述固定座上，所述彈力壓鎖片的一側卡接于所述限位槽內，所述彈力壓鎖片的底部與所述鋸片相抵接。本拆裝結構只需通過彈力壓鎖片配合固定座即可完成鋸片的安裝和拆卸，無需將多功能工具整體拆卸才能更換鋸片，大大提高了更換鋸片的便利性，并且通過彈力壓鎖片抵壓鋸片，可以有效避免鋸片掉落。

技術研發人員：陳練,李偉贊,譚雪梅
受保護的技術使用者：陽江鴻豐實業有限公司
技術研發日：20240712
技術公布日：2025/4/28
