本技術涉及吊筋加工，具體為吊筋一次成型加工彎曲機。

背景技術：

1、吊筋是將作用于混凝土梁式構件底部的集中力傳遞至頂部，是提高梁承受集中荷載抗剪能力的一種鋼筋，吊筋在生產加工時，需要使用到彎曲機對吊筋進行加工成型。

2、傳統的彎曲機在使用時，需要兩個工人配合，一人控制機器，另一個人需要不斷控制鋼筋角度，來調節吊筋吊環尺寸，在實際使用過程中加工效率較低，且人工成本較高，因此提出了吊筋一次成型加工彎曲機。

技術實現思路

1、針對現有技術的不足，本實用新型提供了吊筋一次成型加工彎曲機，以解決上述背景技術中提到的問題。

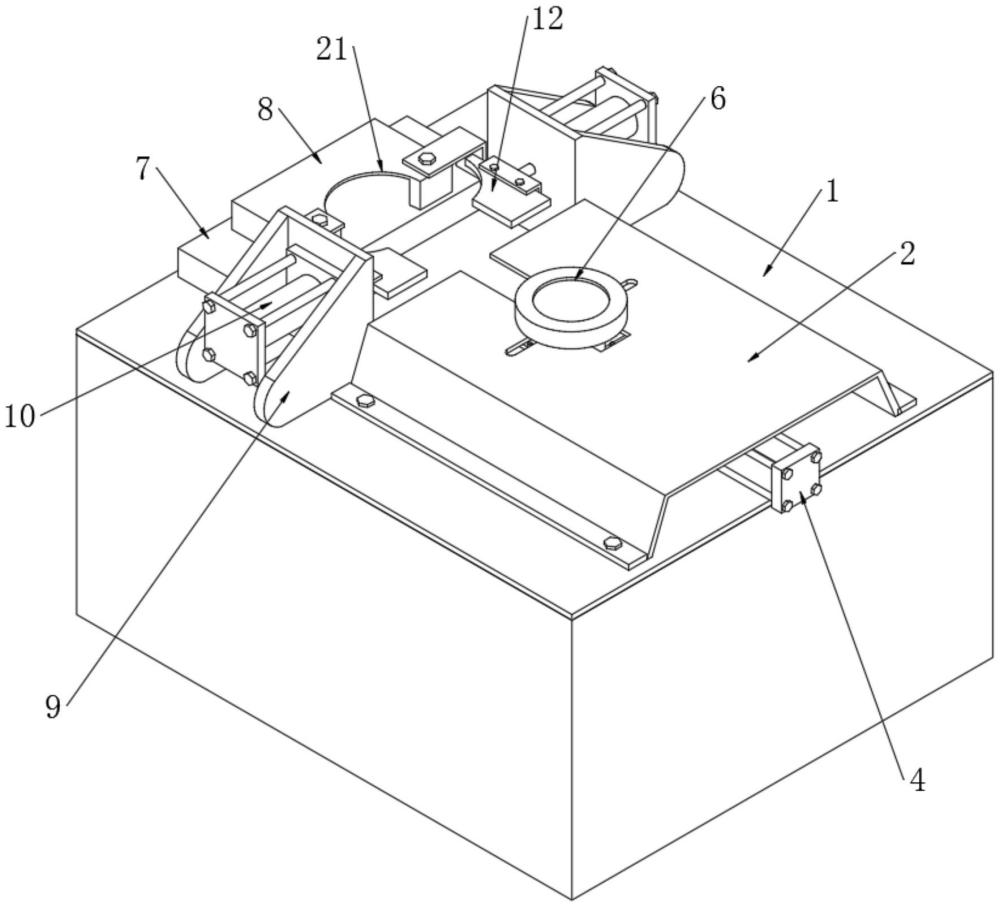

2、為實現上述目的，本實用新型提供如下技術方案：吊筋一次成型加工彎曲機，包括加工臺，所述加工臺的頂部外表面設置有防護罩，所述加工臺的頂部外表面位于防護罩的內部固定連接有安裝板，所述安裝板的外表面安裝有第一驅動裝置，所述第一驅動裝置的安裝端與安裝板的左側外表面固定連接，所述第一驅動裝置的輸出端活動貫穿安裝板的外表面，所述第一驅動裝置的輸出端固定連接有第一安裝座，所述第一安裝座的外表面安裝有成型盤，所述加工臺的頂部外表面靠左端固定連接有第二安裝座，所述第二安裝座的外表面安裝有第一成型模具，所述第二安裝座的靠右側固定連接有兩個安裝架，兩個所述安裝架的外表面均安裝有第二驅動裝置，兩個所述第二驅動裝置的安裝端分別安裝在兩個安裝架遠離成型盤的外表面，兩個所述第二驅動裝置的輸出端均固定連接有第三安裝座，兩個所述第三安裝座的外表面均安裝有第二成型模具；

3、所述第一成型模具的外表面開設有成型半圓槽，兩個所述第二成型模具的均開設有成型槽。

4、進一步具體地說，上述技術方案中，所述加工臺的內部開設有連接槽，所述連接槽的前后兩側內壁和后側內壁均轉動連接有螺紋桿，三個所述螺紋桿的外表面均螺紋連接有螺紋塊，三個所述螺紋塊的頂部外表面均安裝有電動推桿，所述電動推桿的輸出端固定連接有頂桿。

5、進一步具體地說，上述技術方案中，所述連接槽的頂部內壁安裝有電機，所述電機的輸出端固定套設有主動錐齒輪，所述螺紋桿的外表面均固定套設有從動錐齒輪，三個所述從動錐齒輪均與主動錐齒輪活動嚙合。

6、進一步具體地說，上述技術方案中，所述加工臺的頂部外表面和防護罩的外表面均開設有三個與頂桿相對應的滑槽。

7、進一步具體地說，上述技術方案中，所述滑槽的前后兩側內壁和左側內壁均固定連接有滑桿，三個所述螺紋塊分別活動套設三個滑桿的外表面。

8、進一步具體地說，上述技術方案中，所述成型半圓槽與兩個成型槽連接時位于同一圓心的圓槽邊線上。

9、進一步具體地說，上述技術方案中，所述成型盤和第二安裝座、第二安裝座和第一成型模具和第三安裝座和第二成型模具間均通過螺栓相固定。

10、與現有技術相比，本實用新型的有益效果是：

11、1、該吊筋一次成型加工彎曲機，通過設置第一成型模具，配合第一驅動裝置、第二驅動裝置分別帶動成型盤和第二成型模具移動對鋼筋進行一次成型加工，整個過程僅需單個工人即可完成，從而對鋼筋進行液壓擠壓一次成型，加工效率有了顯著的提升，也節約了人工成本，同時加工的吊筋尺寸規格更加標準統一，便于現場實際施工使用。

12、2、該吊筋一次成型加工彎曲機，通過電機工作帶動主動錐齒輪轉動，配合從動錐齒輪和螺紋塊，調整頂桿的位置，使其適用于不同尺寸的成型盤進行使用，并通過電動推桿帶動頂桿，使得頂桿將成型后的吊筋從成型盤的表面頂出，從而便于完成加工吊筋的下料工作，進一步提高了加工效率。

技術特征：

1.吊筋一次成型加工彎曲機，包括加工臺，其特征在于：所述加工臺的頂部外表面設置有防護罩，所述加工臺的頂部外表面位于所述防護罩的內部固定連接有安裝板，所述安裝板的外表面安裝有第一驅動裝置，所述第一驅動裝置的輸出端活動貫穿所述安裝板的外表面，所述第一驅動裝置的輸出端固定連接有第一安裝座，所述第一安裝座的外表面安裝有成型盤；

2.根據權利要求1所述的吊筋一次成型加工彎曲機，其特征在于：所述加工臺的內部開設有連接槽，所述連接槽的前后兩側內壁和后側內壁均轉動連接有螺紋桿，三個所述螺紋桿的均螺紋連接有螺紋塊，三個所述螺紋塊的頂部均安裝有電動推桿，所述電動推桿的輸出端固定連接有頂桿。

3.根據權利要求2所述的吊筋一次成型加工彎曲機，其特征在于：所述連接槽的頂部內壁安裝有電機，所述電機的輸出端固定套設有主動錐齒輪，所述螺紋桿的外表面均固定套設有從動錐齒輪，三個所述從動錐齒輪均與所述主動錐齒輪活動嚙合。

4.根據權利要求3所述的吊筋一次成型加工彎曲機，其特征在于：所述加工臺的頂部外表面和所述防護罩的外表面均開設有三個與所述頂桿相對應的滑槽。

5.根據權利要求4所述的吊筋一次成型加工彎曲機，其特征在于：所述滑槽的前后兩側內壁和左側內壁均固定連接有滑桿，三個所述螺紋塊分別活動套設于三個所述滑桿的外表面。

6.根據權利要求1-5任一項所述的吊筋一次成型加工彎曲機，其特征在于：所述成型半圓槽與兩個所述成型槽連接時位于同一圓心的圓槽邊線上。

7.根據權利要求1-5任一項所述的吊筋一次成型加工彎曲機，其特征在于：所述成型盤和所述第二安裝座、所述第二安裝座和所述第一成型模具、所述第三安裝座和所述第二成型模具間均通過螺栓相固定。

8.根據權利要求7所述的吊筋一次成型加工彎曲機，其特征在于：兩個所述第二驅動裝置的安裝端分別安裝在兩個安裝架遠離所述成型盤的外表面。

技術總結
本技術涉及吊筋加工技術領域，且公開了吊筋一次成型加工彎曲機，包括加工臺，所述安裝板的外表面安裝有第一驅動裝置，所述第一安裝座的外表面安裝有成型盤，所述第二安裝座的外表面安裝有第一成型模具，兩個所述安裝架的外表面均安裝有第二驅動裝置，兩個所述第三安裝座的外表面均安裝有第二成型模具，所述第一成型模具的外表面開設有成型半圓槽。通過設置第一成型模具，配合第一驅動裝置、第二驅動裝置分別帶動成型盤和第二成型模具移動進行一次成型加工，整個過程僅需單個工人即可完成，從而對鋼筋進行液壓擠壓一次成型，加工效率有了顯著的提升，也節約了人工成本，同時加工的吊筋尺寸規格更加標準統一，便于現場實際施工使用。

技術研發人員：劉冰,萬浩,郭有陽,梁皓,鄒仲賢,鐘嘉明,宮振東
受保護的技術使用者：保利長大工程有限公司
技術研發日：20240711
技術公布日：2025/4/28
