本技術涉及打孔裝置，具體為具有廢屑收集功能的打孔裝置。

背景技術：

1、液壓缸是將液壓能轉變?yōu)闄C械能的、做直線往復運動(或擺動運動)的液壓執行元件，它結構簡單、工作可靠，用它來實現往復運動時，可免去減速裝置，并且沒有傳動間隙，運動平穩，因此在各種機械的液壓系統中得到廣泛應用；液壓油缸為了配合其他的零部件一起使用，往往需要在液壓油缸上裝耳環。

2、專利(202222823641.x)公開了一種油缸耳環打孔裝置，包括支撐板、安裝在支撐板上端的鉆床，支撐板上端固定連接有支腳，支腳上端固定連接有安裝板，安裝板上開有滑槽，滑槽內側滑動連接有滑移塊，滑移塊上端連接有限位軸，限位軸上端固定連接有定位軸，滑移塊下端固定連接有齒條，齒條右端嚙合有齒輪，齒輪轉動連接在安裝板上，齒輪下端固定連接有連接桿，將油缸耳環的耳環部套設到定位軸外側，通過限位軸支撐，啟動鉆床對油缸耳環進行鉆孔，加工完一個孔后，轉動連接桿帶動齒輪轉動，齒輪帶動齒條轉動，齒條帶動滑移塊前移，滑移塊帶動限位軸前移，限位軸帶動定位柱前移，通過滑槽定位，使得滑移塊前端接觸安裝板，啟動鉆床對第二個孔進行加工，使用便捷。

3、上述專利中油缸耳環的耳環部套設在定位軸外側，這種固定方式較為松散，當鉆床接觸耳環時，容易發生偏移現象，使鉆孔質量下降，同時設備鉆孔時產生的廢屑會被冷卻液帶入導流槽中，然而冷卻液的沖擊水流有限無法將碎屑全部帶入導流槽中，從而會有部分廢屑存留在安裝板和支撐板上，進而無法有效地收集廢屑，降低了設備的實用性。

技術實現思路

1、本實用新型的目的在于提供具有廢屑收集功能的打孔裝置，以解決上述背景技術中提出的問題。

2、為了解決上述技術問題，本實用新型提供如下技術方案：具有廢屑收集功能的打孔裝置，包括工作臺，所述工作臺頂端固定有鉆孔罩，所述工作臺頂端于鉆孔罩內部設置有鉆臺，所述鉆臺一側設置有冷卻液管，所述鉆臺的輸出端下方設置有移動塊，所述移動塊頂端設置有固定機構，所述移動塊底端連接有定位機構，所述工作臺頂端于移動塊左右兩側均貫穿開設有廢屑槽，所述工作臺下方設有與廢屑槽連通的廢屑盒，所述鉆孔罩左右兩側內壁于鉆臺前側對稱設置有清潔刷，所述固定機構包括固定連接在移動塊頂端的固定座，所述固定座頂端固定連接有固定柱，所述固定柱左右兩側設置有弧形板。

3、進一步的，所述固定機構還包括轉動連接在固定柱中心處的第一滾珠絲桿，所述第一滾珠絲桿上下兩側螺紋旋向相反，所述第一滾珠絲桿上下兩側分別活動匹配連接有十字板，所述第一滾珠絲桿左右兩側設置有推進塊，兩個所述推進塊一側于固定柱外分別與兩個弧形板固定連接，兩個所述十字板左右兩側均鉸接有驅動臂，每兩個同側所述驅動臂遠離十字板的一端與其中一個推進塊另一側鉸接，所述第一滾珠絲桿前后兩側設置有導向桿，兩個所述導向桿兩端與固定柱內壁固定連接，所述導向桿表面與十字板滑動連接，兩個所述弧形板靠近固定柱一端上下兩側均固定連接有導向塊，所述導向塊靠近固定柱的一端均延伸至固定柱內部，兩個所述弧形板遠離固定柱的一端均設置有防滑膠，所述固定柱表面貫穿開設有供推進塊和導向塊活動的通槽，所述通槽內部均設置有密封圈。

4、進一步的，所述固定柱上方設置有轉動桿，所述轉動桿底端貫穿固定柱并與第一滾珠絲桿固定連接，所述轉動桿表面對稱設置有卡塊，所述轉動桿頂端固定連接有限位柱，所述限位柱的下方設置有手輪，所述手輪內部與轉動桿和卡塊滑動匹配連接，所述限位柱與手輪之間通過彈簧固定連接，所述彈簧套設在轉動桿和卡塊外側，所述固定柱頂端等距離設置有多個定位柱，所述手輪頂端貫穿開設多個與定位柱相匹配的定位槽。

5、進一步的，所述定位機構包括固定連接在工作臺頂端于兩個廢屑槽之間的導軌，所述導軌一端延伸至鉆孔罩外部，所述導軌左右兩側均開設有滑槽，所述移動塊底端左右兩側設有與滑槽滑動匹配連接的l板，所述工作臺頂端于導軌另一端固定連接有擋板，所述擋板兩側與鉆孔罩內壁固定連接，所述導軌上方設置有第二滾珠絲桿，所述第二滾珠絲桿表面與移動塊活動匹配連接，所述第二滾珠絲桿一端與擋板轉動連接，所述工作臺頂部于鉆孔罩外縱向固定安裝有伺服電機，所述伺服電機輸出端與第二滾珠絲桿另一端固定連接。

6、進一步的，所述導軌頂端設置為v型，所述移動塊底端與導軌頂端相匹配，所述移動塊前后兩側均固定連接有清潔環，所述清潔環套設于第二滾珠絲桿表面且清潔環內部毛刷與第二滾珠絲桿表面接觸。

7、進一步的，所述工作臺底部豎向開設有t型槽，所述廢屑盒頂端設有與t型槽滑動匹配連接的t型塊，所述廢屑盒內部嵌設有過濾網，所述廢屑盒一側外壁設有排水管。

8、與現有技術相比，本實用新型所達到的有益效果是：

9、1、本實用新型通過設置固定機構，油缸耳環套設在固定機構上，固定柱、固定座和設在固定座外部的兩個弧形板對耳環起到初步固定作用，隨即拉動手輪，定位柱解除對手輪的限制，同時彈簧受力發生形變，隨即轉動手輪，手輪和卡塊的配合使用下帶動轉動桿進行轉動，進而轉動桿帶動第一滾珠絲桿進行轉動，使得第一滾珠絲桿上下兩個十字板互相靠近和遠離，使得兩個十字板上的驅動臂推動兩個推進塊，兩個推進塊推動兩個弧形板互相靠近和遠離，當兩個弧形板互相遠離時對油缸耳環的耳環部內壁進行抵壓，從而實現對耳環的固定作用確保了耳環在打孔過程中不會發生偏移，且兩個弧形板表面設有防滑墊使得固定效果更好，同時防滑墊為軟性材料使得在抵壓時保護油缸耳環的耳環部內壁；

10、2、本實用新型通過冷卻液管、廢屑盒和清潔刷的配合使用有效的對廢屑進行收集，冷卻液從冷卻液管中流出，同時冷卻液帶動打孔時產生的廢屑流入廢屑槽中，此時會有部分殘留的廢屑在移動塊、固定機構和油缸耳環上，定位機構通過驅動移動塊使得移動塊、固定機構和油缸耳環與清潔刷接觸，使得清潔刷能有效的去除殘留的廢屑并使廢屑掉落至廢屑槽中，再從廢屑槽進入廢屑盒中進行集中收集，同時廢屑盒中的濾網能使冷卻液和廢屑分離，冷卻液再通過排水管排出從而可以重復利用，同時廢屑盒通過t型塊與工作臺上的t型槽滑動連接使廢屑盒能快速從工作臺上分離和安裝，提高了設備的實用性。

技術特征：

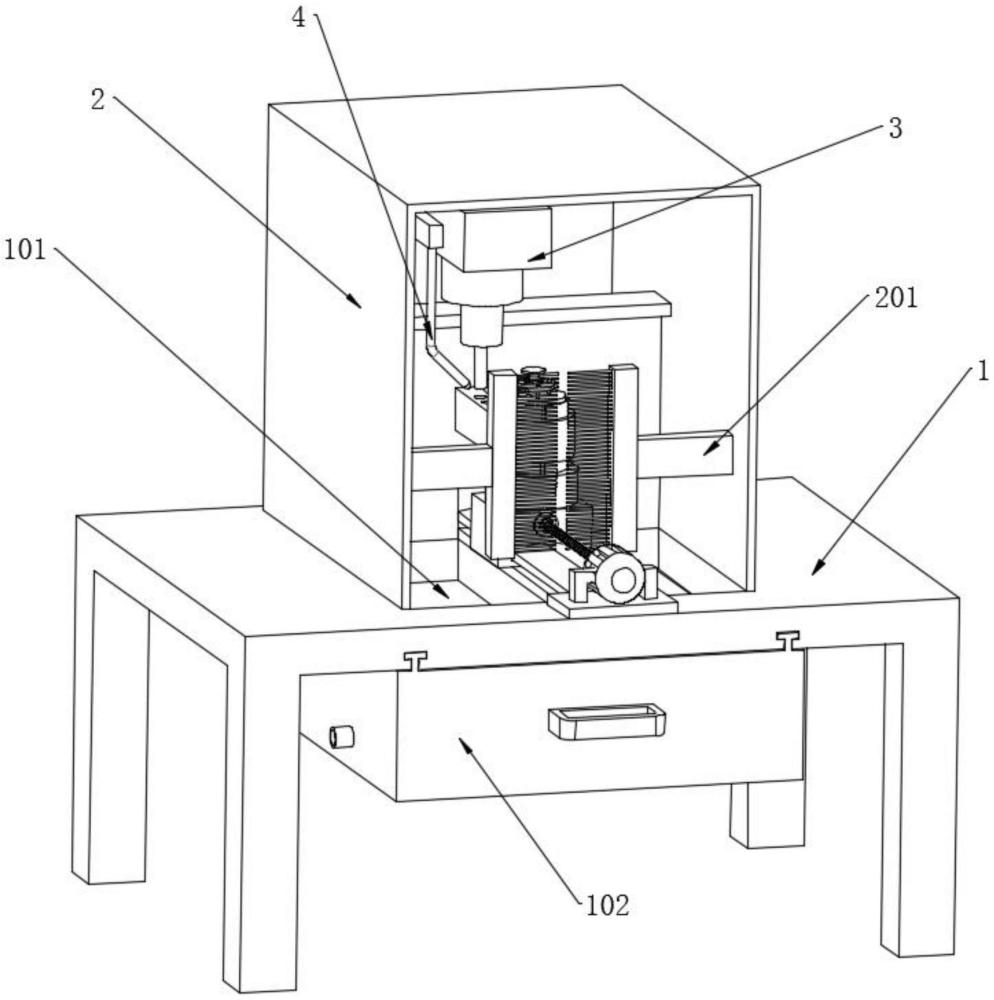

1.具有廢屑收集功能的打孔裝置，包括工作臺(1)，其特征在于：所述工作臺(1)頂端固定有鉆孔罩(2)，所述工作臺(1)頂端于鉆孔罩(2)內部設置有鉆臺(3)，所述鉆臺(3)一側設置有冷卻液管(4)，所述鉆臺(3)的輸出端下方設置有移動塊(5)，所述移動塊(5)頂端設置有固定機構(6)，所述移動塊(5)底端連接有定位機構(7)，所述工作臺(1)頂端于移動塊(5)左右兩側均貫穿開設有廢屑槽(101)，所述工作臺(1)下方設有與廢屑槽(101)連通的廢屑盒(102)，所述鉆孔罩(2)左右兩側內壁于鉆臺(3)前側對稱設置有清潔刷(201)，所述固定機構(6)包括固定連接在移動塊(5)頂端的固定座(60)，所述固定座(60)頂端固定連接有固定柱(61)，所述固定柱(61)左右兩側設置有弧形板(66)。

2.根據權利要求1所述的具有廢屑收集功能的打孔裝置，其特征在于：所述固定機構(6)還包括轉動連接在固定柱(61)中心處的第一滾珠絲桿(62)，所述第一滾珠絲桿(62)上下兩側螺紋旋向相反，所述第一滾珠絲桿(62)上下兩側分別活動匹配連接有十字板(63)，所述第一滾珠絲桿(62)左右兩側設置有推進塊(64)，兩個所述推進塊(64)一側于固定柱(61)外分別與兩個弧形板(66)固定連接，兩個所述十字板(63)左右兩側均鉸接有驅動臂(65)，每兩個同側所述驅動臂(65)遠離十字板(63)的一端與其中一個推進塊(64)另一側鉸接，所述第一滾珠絲桿(62)前后兩側設置有導向桿(67)，兩個所述導向桿(67)兩端與固定柱(61)內壁固定連接，所述導向桿(67)表面與十字板(63)滑動連接，兩個所述弧形板(66)靠近固定柱(61)一端上下兩側均固定連接有導向塊(68)，所述導向塊(68)靠近固定柱(61)的一端均延伸至固定柱(61)內部，兩個所述弧形板(66)遠離固定柱(61)的一端均設置有防滑膠，所述固定柱(61)表面貫穿開設有供推進塊(64)和導向塊(68)活動的通槽，所述通槽內部均設置有密封圈。

3.根據權利要求2所述的具有廢屑收集功能的打孔裝置，其特征在于：所述固定柱(61)上方設置有轉動桿(69)，所述轉動桿(69)底端貫穿固定柱(61)并與第一滾珠絲桿(62)固定連接，所述轉動桿(69)表面對稱設置有卡塊(610)，所述轉動桿(69)頂端固定連接有限位柱(611)，所述限位柱(611)的下方設置有手輪(612)，所述手輪(612)內部與轉動桿(69)和卡塊(610)滑動匹配連接，所述限位柱(611)與手輪(612)之間通過彈簧(613)固定連接，所述彈簧(613)套設在轉動桿(69)和卡塊(610)外側，所述固定柱(61)頂端等距離設置有多個定位柱(614)，所述手輪(612)頂端貫穿開設多個與定位柱(614)相匹配的定位槽。

4.根據權利要求1所述的具有廢屑收集功能的打孔裝置，其特征在于：所述定位機構(7)包括固定連接在工作臺(1)頂端于兩個廢屑槽(101)之間的導軌(70)，所述導軌(70)一端延伸至鉆孔罩(2)外部，所述導軌(70)左右兩側均開設有滑槽，所述移動塊(5)底端左右兩側設有與滑槽滑動匹配連接的l板，所述工作臺(1)頂端于導軌(70)另一端固定連接有擋板(202)，所述擋板(202)兩側與鉆孔罩(2)內壁固定連接，所述導軌(70)上方設置有第二滾珠絲桿(71)，所述第二滾珠絲桿(71)表面與移動塊(5)活動匹配連接，所述第二滾珠絲桿(71)一端與擋板(202)轉動連接，所述工作臺(1)頂部于鉆孔罩(2)外縱向固定安裝有伺服電機(72)，所述伺服電機(72)輸出端與第二滾珠絲桿(71)另一端固定連接。

5.根據權利要求4所述的具有廢屑收集功能的打孔裝置，其特征在于：所述導軌(70)頂端設置為v型，所述移動塊(5)底端與導軌(70)頂端相匹配，所述移動塊(5)前后兩側均固定連接有清潔環(501)，所述清潔環(501)套設于第二滾珠絲桿(71)表面且清潔環(501)內部毛刷與第二滾珠絲桿(71)表面接觸。

6.根據權利要求1所述的具有廢屑收集功能的打孔裝置，其特征在于：所述工作臺(1)底部豎向開設有t型槽，所述廢屑盒(102)頂端設有與t型槽滑動匹配連接的t型塊(103)，所述廢屑盒(102)內部嵌設有過濾網(104)，所述廢屑盒(102)一側外壁設有排水管(105)。

技術總結
本技術公開了具有廢屑收集功能的打孔裝置，涉及打孔裝置技術領域，包括工作臺，所述工作臺頂端固定有鉆孔罩，所述工作臺頂端于鉆孔罩內部設置有鉆臺，所述鉆臺一側設置有冷卻液管，所述鉆臺的輸出端下方設置有移動塊，移動塊頂端設置有固定機構，所述移動塊底端連接有定位機構，所述工作臺頂端于移動塊左右兩側均貫穿開設有廢屑槽，所述工作臺下方設有與廢屑槽連通的廢屑盒，所述鉆孔罩左右兩側內壁于鉆臺前側對稱設置有清潔刷，在手輪、轉動桿、第一滾珠絲桿、兩個驅動臂，兩個推進塊的配合使用下，使得兩個弧形板互相靠近和遠離，兩個弧形板互相遠離對油缸耳環的耳環部內壁進行抵壓，從而實現對油缸耳環的固定。
