本技術涉及一種焊接工裝，特別涉及一種機器人加工焊接工裝，屬于機器人加工。

背景技術：

1、在現代制造業中，焊接工藝作為連接金屬構件的重要手段，其質量和效率直接關系到產品的整體性能與生產成本。隨著工業自動化的快速發展，機器人焊接技術憑借其高精度、高效率及穩定性等優勢，逐漸成為焊接行業的重要趨勢；

2、其中申請?zhí)枮椤?01922034720.0”所公開的“一種懸置支架機器人焊接工裝”也是日益成熟的技術，其包括固定桿，包括底板，所述底板的頂部安裝有支撐柱和底座，所述支撐柱的頂部安裝有加工臺，所述底座上安裝有主桿，主桿上鉸接有擺臂，所述擺臂的一端鉸接有擺動桿，擺動桿的一端安裝有焊槍，所述主桿上鉸接有第一氣缸，第一氣缸的活塞桿與擺臂鉸接，擺臂上鉸接有第二氣缸，第二氣缸的活塞桿與擺動桿鉸接，所述加工臺的上滑動安裝有兩個活動板，所述活動板上安裝有兩個調節箱，兩個調節箱相對立的一側活動安裝有桿件；本實用新型實現對焊槍的位置和角度的靈活調節，方便焊接的進行，同時使得被夾持的兩個物件進行拼接，便于焊接的進行，無需人工進行拼接，操作方便；

3、但是上述方式在實際使用時還存在以下缺陷：鑒于驅動桿直接暴露于加工臺底部，焊接作業期間產生的碎屑極易附著于其表面，這一狀況不僅加劇了驅動桿與活動板之間的磨損風險，進而可能損害它們的運作機能，導致活動板無法順暢執行預期動作，影響整體設備的正常運行，同時在進行兩個物件的精密拼接過程中，物件之間無法實現精準對齊，容易錯位影響產品質量。

技術實現思路

1、本實用新型的目的在于提供一種機器人加工焊接工裝，以解決上述背景技術中提出的焊接作業期間產生的碎屑極易附著于其表面，容易導致活動板無法順暢執行預期動作，影響整體設備的正常運行，同時在拼接過程中無法實現精準對齊，容易影響產品質量的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種機器人加工焊接工裝，包括工臺，所述工臺頂端的兩側均設有固定座，兩個所述固定座之間設有支撐箱，所述支撐箱的上方滑動設有兩個相對應的安裝柱，所述安裝柱的兩側均開設有滑槽，每兩個相鄰的所述滑槽的外部滑動設有兩個相對應的限位板，所述支撐箱的一側設有防護盒，所述防護盒的內部設有調節組件，所述支撐箱的頂端設有安裝軌，所述安裝軌的內壁阻尼滑動連接有安裝塊，所述安裝塊的一側設有紅外定位儀，所述支撐箱的底端設有收集組件。

3、作為本實用新型的一種優選技術方案，所述支撐箱頂端的兩側均設有定位桿，所述安裝柱的底端開設有兩個與定位桿滑動配合的定位槽。

4、作為本實用新型的一種優選技術方案，所述限位板底端的兩側均設有與滑槽滑動配合的滑塊，所述限位板的背面設置有連接塊。

5、作為本實用新型的一種優選技術方案，所述安裝柱的兩端均通過安裝槽設置有電動氣缸，所述電動氣缸的伸縮端設置有折桿，所述折桿的一端與相對應的連接塊的表面固定連接，所述限位板的表面設置有橡膠板。

6、作為本實用新型的一種優選技術方案，所述調節組件包括雙向絲桿、兩個連接座和伺服電機，所述雙向絲桿轉動設置在防護盒的內部，所述雙向絲桿的兩側均螺紋連接有連接座，兩個所述連接座的一端分別與兩個安裝柱底端的一側固定連接，所述伺服電機通過電機座設置在其中一個固定座的一側，所述伺服電機的傳動軸與雙向絲桿的一端固定連接。

7、作為本實用新型的一種優選技術方案，所述收集組件包括兩個連接軌、收集箱和把手，兩個所述連接軌分別設置在支撐箱底端的兩側，兩個所述連接軌之間滑動設有收集箱，所述收集箱的一側設有把手。

8、作為本實用新型的一種優選技術方案，所述收集箱與支撐箱上下貫通。

9、作為本實用新型的一種優選技術方案，所述安裝塊的一端設有拉桿，所述拉桿的外部設有防護套，所述安裝軌的一側開設有與拉桿滑動配合的連接槽。

10、與相關技術相比較，本實用新型提供的一種機器人加工焊接工裝具有如下有益效果：

11、1、為了保護雙向絲桿免受加工環境中灰塵與碎屑的侵擾，雙向絲桿設置在防護盒的內部，防護盒有效阻擋加工過程中產生的微塵與碎屑直接接觸絲桿表面，且防護盒在支撐箱的一側，從而確保了雙向絲桿的清潔度與運行順暢性，加工過程中掉落在支撐箱內的碎屑則會掉落在收集箱當中，且收集箱與連接軌為滑動連接，可方便對收集箱內的碎屑進行清理，日常維護更加方便。

12、2、為了提高待加工機器人工件的對齊精度，可根據待加工的機器人工件的高度，調整紅外定位儀的高度，利用拉桿與安裝塊的配合，使得紅外定位儀沿安裝軌的方向進行高度調節，利用紅外定位儀發射出的光線作為引導，方便調整兩個物件的擺放至合適位置，操作過程變得直觀且高效，保證了機器人工件加工的整體質量與效率。

技術特征：

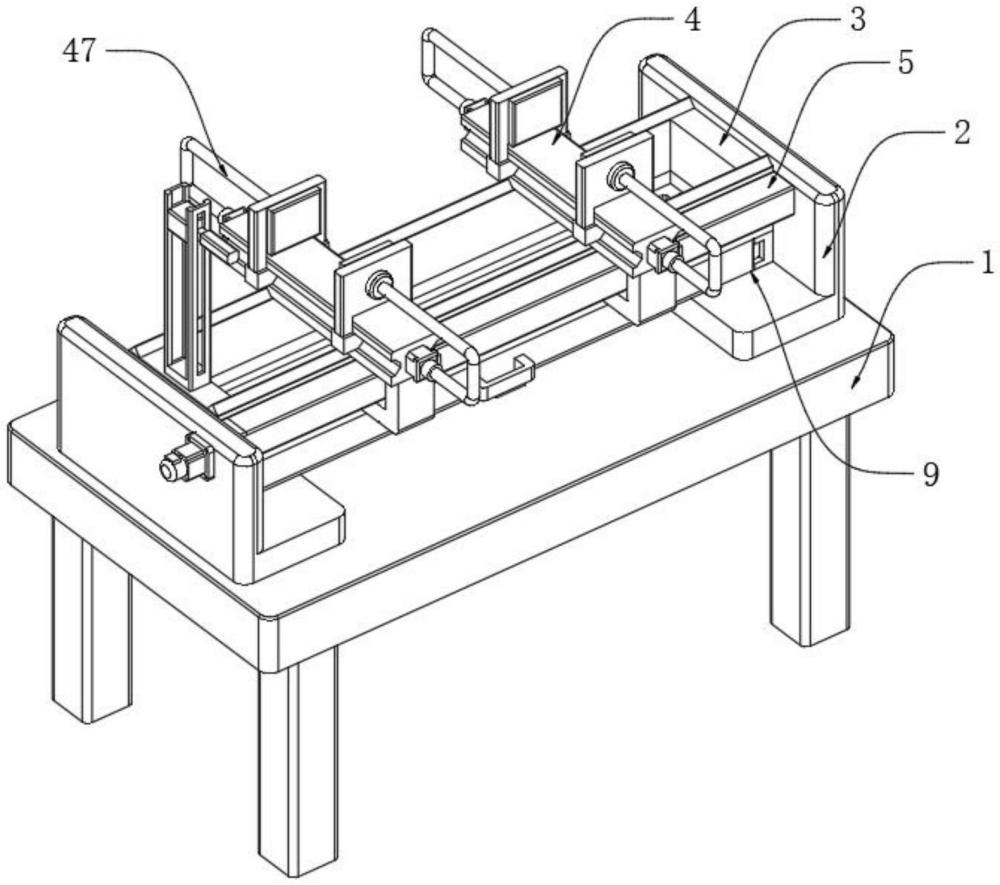

1.一種機器人加工焊接工裝，包括工臺(1)，其特征在于，所述工臺(1)頂端的兩側均設有固定座(2)，兩個所述固定座(2)之間設有支撐箱(3)，所述支撐箱(3)的上方滑動設有兩個相對應的安裝柱(4)，所述安裝柱(4)的兩側均開設有滑槽(41)，每兩個相鄰的所述滑槽(41)的外部滑動設有兩個相對應的限位板(42)，所述支撐箱(3)的一側設有防護盒(5)，所述防護盒(5)的內部設有調節組件(6)，所述支撐箱(3)的頂端設有安裝軌(7)，所述安裝軌(7)的內壁阻尼滑動連接有安裝塊(71)，所述安裝塊(71)的一側設有紅外定位儀(72)，所述支撐箱(3)的底端設有收集組件(9)。

2.根據權利要求1所述的一種機器人加工焊接工裝，其特征在于：所述支撐箱(3)頂端的兩側均設有定位桿(301)，所述安裝柱(4)的底端開設有兩個與定位桿(301)滑動配合的定位槽(40)。

3.根據權利要求1所述的一種機器人加工焊接工裝，其特征在于：所述限位板(42)底端的兩側均設有與滑槽(41)滑動配合的滑塊(421)，所述限位板(42)的背面設置有連接塊(43)。

4.根據權利要求1所述的一種機器人加工焊接工裝，其特征在于：所述安裝柱(4)的兩端均通過安裝槽(45)設置有電動氣缸(46)，所述電動氣缸(46)的伸縮端設置有折桿(47)，所述折桿(47)的一端與相對應的連接塊(43)的表面固定連接，所述限位板(42)的表面設置有橡膠板(49)。

5.根據權利要求1所述的一種機器人加工焊接工裝，其特征在于：所述調節組件(6)包括雙向絲桿(61)、兩個連接座(62)和伺服電機(63)，所述雙向絲桿(61)轉動設置在防護盒(5)的內部，所述雙向絲桿(61)的兩側均螺紋連接有連接座(62)，兩個所述連接座(62)的一端分別與兩個安裝柱(4)底端的一側固定連接，所述伺服電機(63)通過電機座設置在其中一個固定座(2)的一側，所述伺服電機(63)的傳動軸與雙向絲桿(61)的一端固定連接。

6.根據權利要求1所述的一種機器人加工焊接工裝，其特征在于：所述收集組件(9)包括兩個連接軌(91)、收集箱(92)和把手(93)，兩個所述連接軌(91)分別設置在支撐箱(3)底端的兩側，兩個所述連接軌(91)之間滑動設有收集箱(92)，所述收集箱(92)的一側設有把手(93)。

7.根據權利要求6所述的一種機器人加工焊接工裝，其特征在于：所述收集箱(92)與支撐箱(3)上下貫通。

8.根據權利要求1所述的一種機器人加工焊接工裝，其特征在于：所述安裝塊(71)的一端設有拉桿(73)，所述拉桿(73)的外部設有防護套(74)，所述安裝軌(7)的一側開設有與拉桿(73)滑動配合的連接槽。

技術總結
本技術公開了一種機器人加工焊接工裝，涉及機器人加工技術領域，包括工臺，工臺頂端的兩側均設有固定座，兩個固定座之間設有支撐箱，支撐箱的上方滑動設有兩個相對應的安裝柱，安裝柱的兩側均開設有滑槽，每兩個相鄰的滑槽的外部滑動設有兩個相對應的限位板，支撐箱的一側設有防護盒；本技術的有益效果是：為了保護雙向絲桿免受加工環境中灰塵與碎屑的侵擾，雙向絲桿設置在防護盒的內部，防護盒有效阻擋加工過程中產生的微塵與碎屑直接接觸絲桿表面，且防護盒在支撐箱的一側，從而確保了雙向絲桿的清潔度與運行順暢性，加工過程中掉落在支撐箱內的碎屑則會掉落在收集箱當中，日常維護更加方便。

技術研發人員：胡學虎,藍常禮
受保護的技術使用者：濟寧凱瑞德機械設備有限公司
技術研發日：20240723
技術公布日：2025/4/28
