本技術涉及管道焊接，更具體地說，特別涉及一種燃氣管道焊接用支撐架。

背景技術：

1、燃氣管道就是輸送燃氣用的管道，管道分為鋼管、pe管等，燃氣一般分為天然氣、人工煤氣等，燃氣直接從地下開采(如天然氣)或工廠生產(如煤化工)，通過管道供用戶使用，燃氣的制采、管道施工、燃氣輸送需要專業化的工藝和管理，現在對于地埋燃氣管道的焊接過程，經常會使用到一種燃氣管道焊接用支撐架。

2、公告號為cn220050633u的專利公開了一種燃氣管道焊接對接裝置，其能夠?qū)θ細夤艿赖亩瞬窟M行壓接，同時能夠調節燃氣管道的高度，避免了燃氣管道的端部翹頭，保證燃氣管道焊接的質量，保證燃氣管道對接和焊接的精度；包括底座；還包括對接機構、支撐機構、調節機構和壓緊機構，對接機構包括兩個凸形滑塊和兩個多級電動伸縮桿，調節機構包括兩個調節板、兩個雙向絲桿、兩組調節塊和兩個第一轉盤，支撐機構包括兩組電動伸縮桿、兩組支撐轉架、兩組支撐轉輪和多個加強筋，對接機構安裝在底座的左右兩端，支撐機構通過調節機構安裝在對接機構上，壓緊機構安裝在調節機構的頂端。但現有技術中的裝置不能在燃氣管道焊接完成后進行快速拆卸。

技術實現思路

1、本實用新型為克服上述情況不足，旨在提供一種燃氣管道焊接用支撐架，能夠在焊接完成后快速拆卸，且便于對燃氣管道進行焊接。

2、一種燃氣管道焊接用支撐架，包括底板，所述底板上固接有固定板并且可拆卸連接有移動板，所述固定板和所述移動板上均設置有支撐組件；所述支撐組件包括固接于所述固定板或所述移動板上的立板，所述立板上固接有橫梁，所述橫梁靠近燃氣管道的一端可拆卸連接有用于對所述燃氣管道的焊接處進行夾持支撐的第一夾持件，所述橫梁的一側設置有用于對所述燃氣管道管身進行夾持支撐的第二夾持件。

3、進一步地，所述底板固接有兩平行設置的導向塊，兩所述導向塊與所述底板之間形成導向槽，所述移動板滑動于所述導向槽內。

4、進一步地，所述導向塊為倒l形且兩所述導向塊的開口相對。

5、進一步地，所述底板位于所述導向槽內的上端面等間距開設有若干定位孔，所述移動板上插設有第一插桿，所述第一插桿的下端與所述定位孔相適配且能夠插設于其內。

6、進一步地，所述橫梁靠近所述燃氣管道的一端開設有插槽，所述第一夾持件靠近所述橫梁的一側固接有與所述插槽相適配的插塊，所述橫梁上插設有貫穿所述插槽與所述插塊的第二插桿。

7、進一步地，所述支撐組件還包括開設于所述橫梁上的安裝槽。

8、進一步地，所述安裝槽與所述橫梁的一側側壁連通。

9、進一步地，所述安裝槽內轉動連接有螺紋桿，所述安裝槽內滑動有與所述螺紋桿螺紋連接的滑塊，所述滑塊一側鉸接有活動桿，所述活動桿的自由端與所述第二夾持件鉸接，所述活動桿的桿身上鉸接有連接桿，所述連接桿的自由端與所述橫梁鉸接。

10、進一步地，所述螺紋桿遠離所述第一夾持件的一端貫穿所述橫梁并與之轉動連接。

11、進一步地，所述第一夾持件和所述第二夾持件的內側壁均設置有橡膠層。

12、與現有技術相比，本實用新型的有益效果是：

13、在本實用新型中，將燃氣管道吊起使燃氣管道的端部貼合于固定板一側的第一夾持件，再將移動板安裝于底板上，使兩第一夾持件配合夾持固定兩燃氣管道的連接處，之后轉動轉把使兩第二夾持件配合對燃氣管道的管身進行夾持，需要焊接時，將第一夾持件拆下對燃氣管道進行焊接，焊接完畢后，通過吊繩以及吊車配合將燃氣管道進行提拉，將移動板(連同設置于其上的支撐組件)拆下，再將底板挪走，便能在焊接完成后將支撐架與燃氣管道之間完成快速拆卸。

技術特征：

1.一種燃氣管道焊接用支撐架，其特征在于：包括底板(1)，所述底板(1)上固接有固定板(2)并且可拆卸連接有移動板(3)，所述固定板(2)和所述移動板(3)上均設置有支撐組件(4)；所述支撐組件(4)包括固接于所述固定板(2)或所述移動板(3)上的立板(41)，所述立板(41)上固接有橫梁(42)，所述橫梁(42)靠近燃氣管道(5)的一端可拆卸連接有用于對所述燃氣管道(5)的焊接處進行夾持支撐的第一夾持件(43)，所述橫梁(42)的一側設置有用于對所述燃氣管道(5)管身進行夾持支撐的第二夾持件(44)。

2.根據權利要求1所述的一種燃氣管道焊接用支撐架，其特征在于：所述底板(1)固接有兩平行設置的導向塊(6)，兩所述導向塊(6)與所述底板(1)之間形成導向槽(7)，所述移動板(3)滑動于所述導向槽(7)內。

3.根據權利要求2所述的一種燃氣管道焊接用支撐架，其特征在于：所述導向塊(6)為倒l形且兩所述導向塊(6)的開口相對。

4.根據權利要求2所述的一種燃氣管道焊接用支撐架，其特征在于：所述底板(1)位于所述導向槽(7)內的上端面等間距開設有若干定位孔(8)，所述移動板(3)上插設有第一插桿(9)，所述第一插桿(9)的下端與所述定位孔(8)相適配且能夠插設于其內。

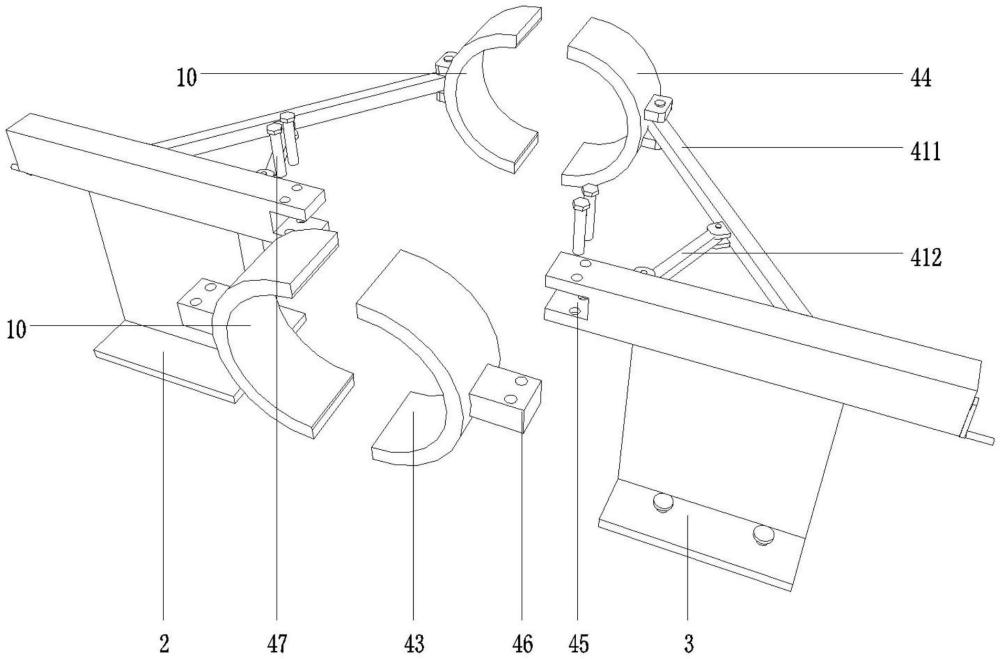

5.根據權利要求1所述的一種燃氣管道焊接用支撐架，其特征在于：所述橫梁(42)靠近所述燃氣管道(5)的一端開設有插槽(45)，所述第一夾持件(43)靠近所述橫梁(42)的一側固接有與所述插槽(45)相適配的插塊(46)，所述橫梁(42)上插設有貫穿所述插槽(45)與所述插塊(46)的第二插桿(47)。

6.根據權利要求5所述的一種燃氣管道焊接用支撐架，其特征在于：所述支撐組件(4)還包括開設于所述橫梁(42)上的安裝槽(48)。

7.根據權利要求6所述的一種燃氣管道焊接用支撐架，其特征在于：所述安裝槽(48)與所述橫梁(42)的一側側壁連通。

8.根據權利要求7所述的一種燃氣管道焊接用支撐架，其特征在于：所述安裝槽(48)內轉動連接有螺紋桿(49)，所述安裝槽(48)內滑動有與所述螺紋桿(49)螺紋連接的滑塊(410)，所述滑塊(410)一側鉸接有活動桿(411)，所述活動桿(411)的自由端與所述第二夾持件(44)鉸接，所述活動桿(411)的桿身上鉸接有連接桿(412)，所述連接桿(412)的自由端與所述橫梁(42)鉸接。

9.根據權利要求8所述的一種燃氣管道焊接用支撐架，其特征在于：所述螺紋桿(49)遠離所述第一夾持件(43)的一端貫穿所述橫梁(42)并與之轉動連接。

10.根據權利要求1所述的一種燃氣管道焊接用支撐架，其特征在于：所述第一夾持件(43)和所述第二夾持件(44)的內側壁均設置有橡膠層(10)。

技術總結
本技術涉及管道焊接技術領域，提供一種燃氣管道焊接用支撐架，包括底板(1)，底板(1)上固接有固定板(2)并且可拆卸連接有移動板(3)，固定板(2)和移動板(3)上均設置有支撐組件(4)；支撐組件(4)包括固接于固定板(2)或移動板(3)上的立板(41)，立板(41)上固接有橫梁(42)，橫梁(42)靠近燃氣管道(5)的一端可拆卸連接有用于對燃氣管道(5)的焊接處進行夾持支撐的第一夾持件(43)，橫梁(42)的一側設置有用于對燃氣管道(5)管身進行夾持支撐的第二夾持件(44)，本技術能夠在焊接完成后快速拆卸，且便于對燃氣管道進行焊接。

技術研發人員：黃金濤,楊心想,趙剛,劉瑛璞,董耀武,高鵬,姜松健
受保護的技術使用者：中交一公局集團有限公司
技術研發日：20240723
技術公布日：2025/4/28
