本技術醫療器械，具體涉及一種抽吸導管用顯影環固定及開口裝置。

背景技術：

1、顯影環通常安裝于介入性醫療器械中，隨介入性醫療器械進入人體病變部位，繼而進行介入性醫療器械位置、長度的識別并進行顯影。市面上顯影環多為閉環，可以選擇開環，但是價格比較昂貴，因為開口產出良率較低，且不利于存放。

2、申請號為2023222617569的中國專利公開了一種環形金屬件切割裝置，包括底座，底座上設有載物臺和切割組件，所述載物臺上表面靠近切割組件的一側設有與側壁貫通的凹槽；所述切割組件包括固定座，固定座上設有驅動模塊和刀片連接塊，驅動模塊驅使刀片連接塊上下運動，刀片連接塊上安裝有刀片，刀片的刃口朝下，所述刀片向載物組件一側延伸，刀片的延伸部位于載物臺的凹槽正上方。

3、該裝置旨在將分切好的顯影環進行開口，切割時環形金屬件具有受力均勻，不易變形的優點。但是使用上述裝置時，放置顯影環需要對準刀口且需要和刀口保持垂直，否則切口位置極易歪斜；另該裝置僅具有開口功能，無法進行安裝時起到固定作用，功能單一且效率低下。

技術實現思路

1、為解決上述問題，本實用新型提供一種抽吸導管用顯影環固定及開口裝置，包括基座、固定夾持座、移動夾持座、驅動機構和切割機構，所述固定夾持座固定于基座上，所述移動夾持座的一側連接驅動機構并通過驅動機構滑動設于基座上，所述固定夾持座相對移動夾持座的一面上設有第一夾持圓弧槽，所述移動夾持座上設有與第一夾持圓弧槽相匹配的第二夾持圓弧槽，所述第一夾持圓弧槽和第二夾持圓弧槽對接后形成環形通道，所述環形通道的上方設有開口滑槽，所述開口滑槽與環形通道連通，所述切割機構滑動設于開口滑槽上，所述第一夾持圓弧槽內設有第一內嵌圓弧槽，所述第二夾持圓弧槽內設有第二內嵌圓弧槽，所述第一內嵌圓弧槽和第二內嵌圓弧槽對接后形成夾持顯影環的環形開口槽。

2、較佳的，所述驅動機構包括固定框、滑塊、螺桿，所述固定框固定于基座上，所述固定框內側左右兩邊均設有內滑軌，所述滑塊滑動設置于兩個內滑軌之間，所述固定框內側的前邊與滑塊之間設有復位彈簧，所述固定框的后端螺紋連接有螺桿，所述螺桿穿過固定框的后端與滑塊貼近，所述滑塊的上方與移動夾持座連接。

3、較佳的，所述切割機構包括按壓座、第一滑刀和第二滑刀，所述第一滑刀和第二滑刀對稱設于按壓座的底部，所述按壓座設于開口滑槽的上方，所述第一滑刀和第二滑刀穿過開口滑槽向下延伸。

4、較佳的，所述切割機構還包括尼龍棒，所述尼龍棒滑動設于環形通道中，所述第一滑刀和第二滑刀的底部與尼龍棒連接。

5、較佳的，所述基座由水平座和豎直座組成，所述固定夾持座和移動夾持座的底面與豎直座的頂面齊平，所述固定框固定于水平座上且固定框的側邊與豎直座相抵。

6、本實用新型的優點為：

7、1.?本方案集成了顯影環的固定和開口切割兩項功能于一體，相比現有技術中的單一功能裝置，大大提升了工作效率，用戶無需更換多個工具或設備即可完成從切割到固定的全過程。

8、2.?本方案整個流程可以連續進行，無需中斷，顯著提高了工作效率。特別是切割機構的設計，使得切割過程迅速且準確，避免了切口歪斜和毛邊的問題。

技術特征：

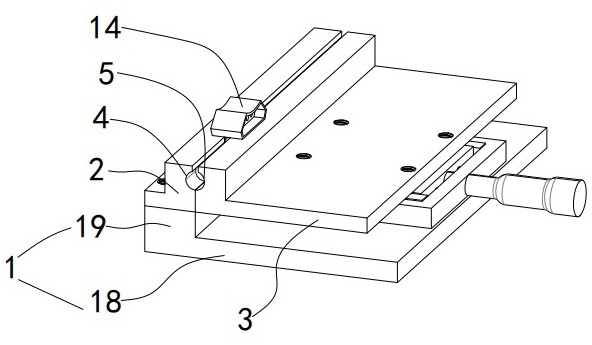

1.一種抽吸導管用顯影環固定及開口裝置，其特征在于：包括基座（1）、固定夾持座（2）、移動夾持座（3）、驅動機構和切割機構，所述固定夾持座（2）固定于基座（1）上，所述移動夾持座（3）的一側連接驅動機構并通過驅動機構滑動設于基座（1）上，所述固定夾持座（2）相對移動夾持座（3）的一面上設有第一夾持圓弧槽（4），所述移動夾持座（3）上設有與第一夾持圓弧槽（4）相匹配的第二夾持圓弧槽（5），所述第一夾持圓弧槽（4）和第二夾持圓弧槽（5）對接后形成環形通道（6），所述環形通道（6）的上方設有開口滑槽（7），所述開口滑槽（7）與環形通道（6）連通，所述切割機構滑動設于開口滑槽（7）上，所述第一夾持圓弧槽（4）內設有第一內嵌圓弧槽（8），所述第二夾持圓弧槽（5）內設有第二內嵌圓弧槽，所述第一內嵌圓弧槽（8）和第二內嵌圓弧槽對接后形成夾持顯影環的環形開口槽。

2.根據權利要求1所述的抽吸導管用顯影環固定及開口裝置，其特征在于：所述驅動機構包括固定框（9）、滑塊（10）、螺桿（11），所述固定框（9）固定于基座（1）上，所述固定框（9）內側左右兩邊均設有內滑軌（12），所述滑塊（10）滑動設置于兩個內滑軌（12）之間，所述固定框（9）內側的前邊與滑塊（10）之間設有復位彈簧（13），所述固定框（9）的后端螺紋連接有螺桿（11），所述螺桿（11）穿過固定框（9）的后端與滑塊（10）貼近，所述滑塊（10）的上方與移動夾持座（3）連接。

3.根據權利要求2所述的抽吸導管用顯影環固定及開口裝置，其特征在于：所述切割機構包括按壓座（14）、第一滑刀（15）和第二滑刀（16），所述第一滑刀（15）和第二滑刀（16）對稱設于按壓座（14）的底部，所述按壓座（14）設于開口滑槽（7）的上方，所述第一滑刀（15）和第二滑刀（16）穿過開口滑槽（7）向下延伸。

4.根據權利要求3所述的抽吸導管用顯影環固定及開口裝置，其特征在于：所述切割機構還包括尼龍棒（17），所述尼龍棒（17）滑動設于環形通道（6）中，所述第一滑刀（15）和第二滑刀（16）的底部與尼龍棒（17）連接。

5.根據權利要求4所述的抽吸導管用顯影環固定及開口裝置，其特征在于：所述基座（1）由水平座（18）和豎直座（19）組成，所述固定夾持座（2）和移動夾持座（3）的底面與豎直座（19）的頂面齊平，所述固定框（9）固定于水平座（18）上且固定框（9）的側邊與豎直座（19）相抵。

技術總結
本技術公開了一種抽吸導管用顯影環固定及開口裝置，包括基座、固定夾持座、移動夾持座、驅動機構和切割機構，固定夾持座固定于基座上，移動夾持座的一側連接驅動機構并通過驅動機構滑動設于基座上，固定夾持座相對移動夾持座的一面上設有第一夾持圓弧槽，移動夾持座上設有與第一夾持圓弧槽相匹配的第二夾持圓弧槽，第一夾持圓弧槽和第二夾持圓弧槽對接后形成環形通道，切割機構滑動設于環形通道上，第一夾持圓弧槽內設有第一內嵌圓弧槽，第二夾持圓弧槽內設有第二內嵌圓弧槽，第一內嵌圓弧槽和第二內嵌圓弧槽對接后形成夾持顯影環的環形開口槽。本方案能夠可以同時對顯影環進行開口和組裝固定，極大的提升了良率以及效率。

技術研發人員：蔡偉,汪凡,單春桃
受保護的技術使用者：江蘇揚子江醫療科技股份有限公司
技術研發日：20240723
技術公布日：2025/4/28
