本技術涉及蝸殼夾具，具體為一種角度可調的蝸殼固定裝置。

背景技術：

1、蝸殼是蝸殼式引水室的簡稱，它的外形很像蝸牛殼，故通常簡稱蝸殼。為保證向?qū)畽C構均勻供水，所以蝸殼的斷面逐漸減小，同時它可在導水機構前形成必要的環量以減輕導水機構的工作強度。

2、在蝸殼的機械加工中，鉆孔是必不可少的一道工序，而在鉆孔時便需要使用到固定裝置。由于蝸殼的形狀是不規則的，固定時，通常需要借助特定角度的托板，并將其固定在托板上，使蝸殼的待鉆孔位置能夠與鉆孔機上下對應，從而保證鉆孔機加工的精準度。通常蝸殼上需要多個不同位置的孔，現有的方式也只能多次更換不同角度的托板，以保證孔位與鉆孔機對應，但是，多次拆卸和安裝不同角度的托板，明顯工作效率較低，人員勞動強度大。

技術實現思路

1、針對現有技術的上述不足，本實用新型提供一種角度可調的蝸殼固定裝置，通過轉動調節桿帶動調節板轉動，從而帶動底板和托板轉動，從而使托板和固定在托板上的蝸殼能夠進行角度調節，達到待鉆孔位與頂部鉆孔機快速對準的目的，調節方便，提升了工作效率。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種角度可調的蝸殼固定裝置，包括工作臺、調節板、調節桿、底板、托板、固定螺釘和固定組件，所述工作臺上中心位置開設有限位口，所述調節板貫穿于限位口內，所述工作臺端面開設有貫通至限位口的通孔，所述調節桿一端貫穿通孔至限位口內且與限位口的側壁轉動連接，調節桿貫穿調節板且與調節板固定連接，調節桿另一端設置有驅動件，所述底板固定設置在調節板的上端，托板設置在底板的上表面，所述托板中心位置設置有螺紋套，所述固定螺釘旋接于螺紋套內，所述固定組件設置在工作臺底部，調節板下端能夠通過固定組件與工作臺固定。

3、優選的，所述固定組件包括一對固定板和限位桿，一對固定板設置在工作臺下底面且位于調節板的兩側，一對固定板上以調節桿軸心為圓心分別開設有圓弧形的滑口，所述限位桿貫穿于調節板底部且與調節板固定連接，限位桿兩端貫穿于滑口且與滑口滑動連接，所述限位桿中心兩側開設有外螺紋，限位桿上通過外螺紋旋接有螺母。

4、優選的，所述固定板上對應滑口的邊緣設置有刻度標。

5、優選的，一對固定板之間設置有加強固定條。

6、優選的，所述驅動件為電機。

7、本實用新型提供了一種角度可調的蝸殼固定裝置，具備以下有益效果：

8、1.本實用新型通過轉動調節桿帶動調節板轉動，從而帶動底板和托板轉動，從而使托板和固定在托板上的蝸殼能夠進行角度調節，達到待鉆孔位與頂部鉆孔機快速對準的目的，調節方便，提升了工作效率；

9、2.本實用新型中固定組件包括調節板底部的限位桿和固定板上的滑口，限位桿兩端貫穿滑口且與限位孔滑動連接，限位桿左右兩側開設外螺紋，通過螺母旋接在限位桿上并擠頂于固定板對限位桿和固定板進行固定，保證了調節板的穩定性，從而保證工作中托板以及托板上的蝸殼的穩定性，進而保證鉆孔加工質量。

技術特征：

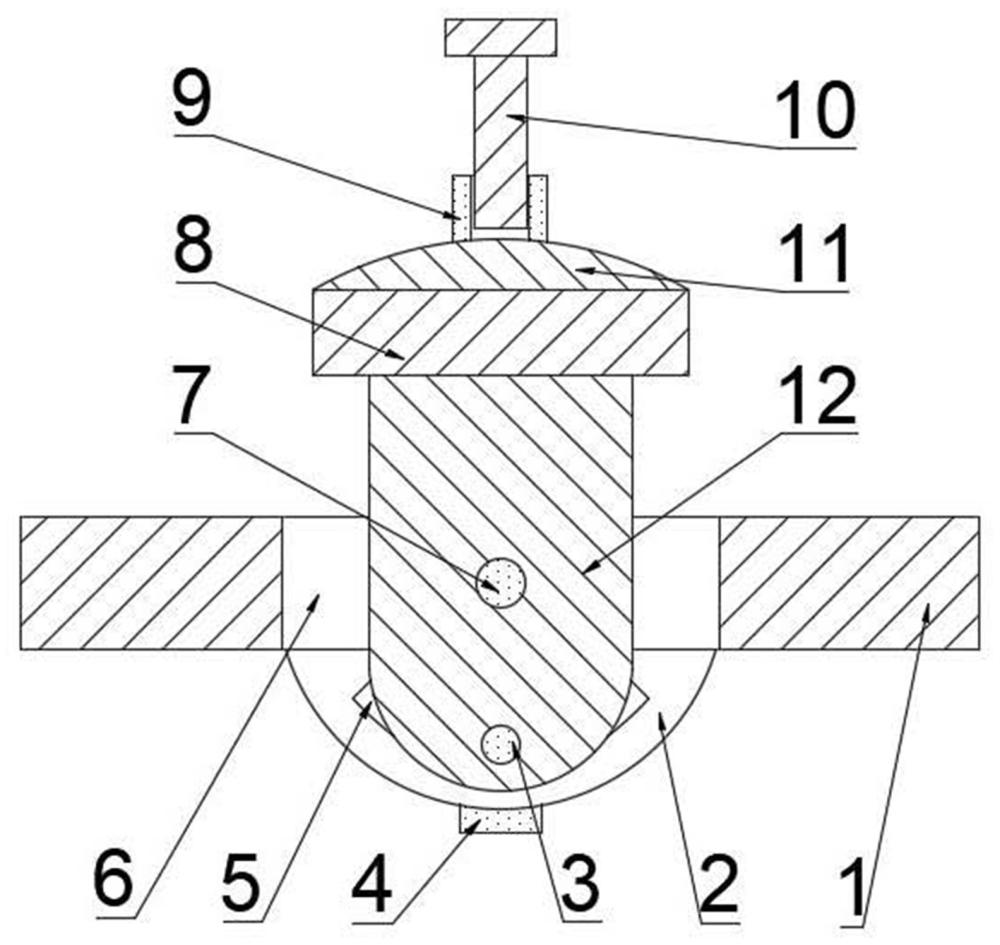

1.一種角度可調的蝸殼固定裝置，其特征在于，包括工作臺(1)、調節板(12)、調節桿(7)、底板(8)、托板(11)、固定螺釘(10)和固定組件，所述工作臺(1)上中心位置開設有限位口(6)，所述調節板(12)貫穿于限位口(6)內，所述工作臺(1)端面開設有貫通至限位口(6)的通孔(14)，所述調節桿(7)一端貫穿通孔(14)至限位口(6)內且與限位口(6)的側壁轉動連接，調節桿(7)貫穿調節板(12)且與調節板(12)固定連接，調節桿(7)另一端設置有驅動件，所述底板(8)固定設置在調節板(12)的上端，托板(11)設置在底板(8)的上表面，所述托板(11)中心位置設置有螺紋套(9)，所述固定螺釘(10)旋接于螺紋套(9)內，所述固定組件設置在工作臺(1)底部，調節板(12)下端能夠通過固定組件與工作臺(1)固定。

2.根據權利要求1所述的一種角度可調的蝸殼固定裝置，其特征在于，所述固定組件包括一對固定板(2)和限位桿(3)，一對固定板(2)設置在工作臺(1)下底面且位于調節板(12)的兩側，一對固定板(2)上以調節桿(7)軸心為圓心分別開設有圓弧形的滑口(5)，所述限位桿(3)貫穿于調節板(12)底部且與調節板(12)固定連接，限位桿(3)兩端貫穿于滑口(5)且與滑口(5)滑動連接，所述限位桿(3)中心兩側開設有外螺紋(15)，限位桿(3)上通過外螺紋(15)旋接有螺母(16)。

3.根據權利要求2所述的一種角度可調的蝸殼固定裝置，其特征在于，所述固定板(2)上對應滑口(5)的邊緣設置有刻度標(17)。

4.根據權利要求2所述的一種角度可調的蝸殼固定裝置，其特征在于，一對固定板(2)之間設置有加強固定條(4)。

5.根據權利要求1所述的一種角度可調的蝸殼固定裝置，其特征在于，所述驅動件為電機(13)。

技術總結
本技術公開了一種角度可調的蝸殼固定裝置，其涉及蝸殼夾具技術領域，包括工作臺、調節板、調節桿、底板、托板、固定螺釘和固定組件，所述工作臺上中心位置開設有限位口，所述調節板貫穿于限位口內，所述工作臺端面開設有貫通至限位口的通孔，所述調節桿一端貫穿通孔至限位口內且與限位口的側壁轉動連接，調節桿貫穿調節板且與調節板固定連接，調節桿另一端設置有驅動件；本技術通過轉動調節桿帶動調節板轉動，從而帶動底板和托板轉動，從而使托板和固定在托板上的蝸殼能夠進行角度調節，達到待鉆孔位與頂部鉆孔機快速對準的目的，調節方便，提升了工作效率。

技術研發人員：鄒萍
受保護的技術使用者：鳳城市潤橋機械制造有限公司
技術研發日：20240725
技術公布日：2025/4/28
