本技術屬于流體運輸，具體涉及一種注射泵連接管快速定長壓緊裝置。

背景技術：

1、注射泵是通過機械裝置推動注射器完成液體輸送，液體通過連接管進行流動運輸，在注射泵壓力的作用下連接管容易與其固定的接頭產生松脫，從而導致液體無法正常流動，發生泄漏。為了防止這樣的現象發生，需要對注射泵連接管進行翻邊，增加管口與接頭的接觸面積，提高注射泵在運轉的過程中液體流動的穩定性及氣密性。

2、在注射泵連接管的固定過程中，容易出現注射泵連接管端口預留長度過長或過短的情況，預留過長增加注射泵連接管在操作過程中折彎變形的風險，而預留過短則限制了端口翻邊的有效性與質量，難以達成理想的翻邊效果，為此提出一種注射泵連接管快速定長壓緊裝置。

技術實現思路

1、本實用新型的目的在于提供一種注射泵連接管快速定長壓緊裝置，以解決現有的無法注射泵連接管端口預留長度快速定長固定的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種注射泵連接管快速定長壓緊裝置，包括升降機構、上壓機構、底座；

3、所述上壓機構安裝在升降機構上，所述上壓機構包括連接塊、抵觸塊和上壓塊，所述連接塊安裝在升降機構中頂塊的底部，所述抵觸塊安裝在升降機構中連接塊前面，所述連接塊底端設置有一號槽，所述上壓塊安裝在一號槽內，所述上壓塊的底部開設有二號槽，所述二號槽上開設有三號槽；

4、所述底座的頂部設置有四號槽，所述四號槽的內部安裝有固定塊，所述固定塊的頂部開設有五號槽，所述五號槽內安裝有下壓塊，所述下壓塊的頂部設置有凸起，所述凸起上開設有六號槽，所述三號槽和六號槽可拼接成圓柱槽；

5、所述固定塊的前面開設有滑槽，所述滑槽內滑動設置有限位件，所述限位件的底部與四號槽內腔的底部連接有彈性件，所述限位件上開設有七號槽，所述七號槽內安裝有限位塊，所述限位塊上開設有八號槽，所述八號槽內開設有九號槽。

6、進一步的，所述升降機構包括氣缸、升降塊、頂塊，所述升降塊安裝在氣缸的活塞桿上，所述升降塊呈‘l’型，所述升降塊的頂部安裝在頂塊的底部。

7、進一步的，所述氣缸的數量有兩個，所述底座的兩側設置有安裝區，兩個所述氣缸安裝在安裝區上。

8、進一步的，所述氣缸相互遠離的一側外殼上安裝有滑軌，所述升降塊通過滑軌與氣缸外殼滑動連接。

9、進一步的，所述限位件頂部兩側開設有限位槽，所述滑槽內連接有限位桿，所述限位槽與限位桿在同一豎向直線上。

10、進一步的，所述九號槽上寬下窄，所述九號槽窄區寬度值小于注射泵連接管的直徑值。

11、進一步的，所述限位塊呈‘凸’字型。

12、進一步的，所述上壓塊與下壓塊位于同一豎向直線上。

13、進一步的，所述凸起與上壓塊底部二號槽相適配。

14、與現有技術相比，本實用新型的有益效果是：

15、該注射泵連接管快速定長壓緊裝置，利用限位塊上八號槽與上壓塊、下壓塊之間的間距精確設定，確保注射泵連接管端口在抵觸八號槽時自動預留出標準長度的翻邊區域，隨后，通過迅速下壓上壓塊與下壓塊，實現對注射泵連接管體的穩固夾緊，既保證了翻邊長度的精準性，又提高了工作效率，有效解決了預留長度不當導致的問題；

16、該注射泵連接管快速定長壓緊裝置，限位件能通過抵觸塊隨上壓塊一起下移，限位見在彈性件的作用下能上移回到原位，此種方式能避免因限位件的阻礙無法進行翻邊的問題。

技術特征：

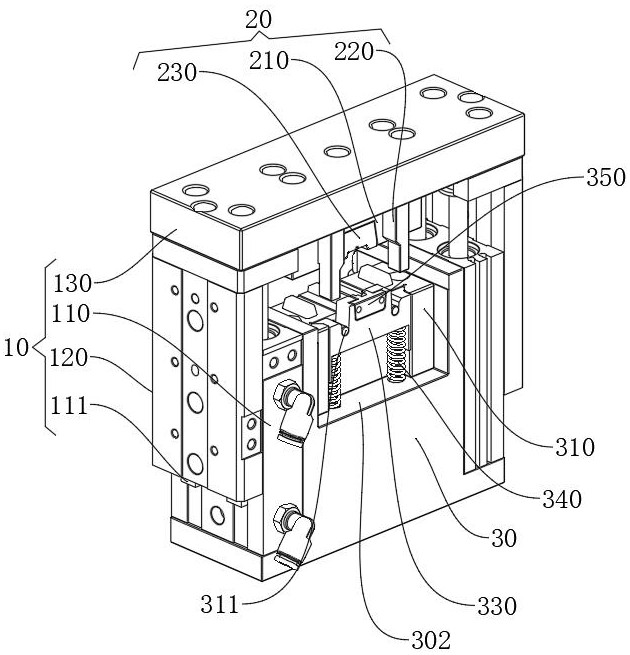

1.一種注射泵連接管快速定長壓緊裝置，其特征在于：包括升降機構（10）、上壓機構（20）、底座（30）；

2.根據權利要求1所述的一種注射泵連接管快速定長壓緊裝置，其特征在于：所述升降機構（10）包括氣缸（110）、升降塊（120）、頂塊（130），所述升降塊（120）安裝在氣缸（110）的活塞桿上，所述升降塊（120）呈‘l’型，所述升降塊（120）的頂部安裝在頂塊（130）的底部。

3.根據權利要求2所述的一種注射泵連接管快速定長壓緊裝置，其特征在于：所述氣缸（110）的數量有兩個，所述底座（30）的兩側設置有安裝區（301），兩個所述氣缸（110）安裝在安裝區（301）上。

4.根據權利要求3所述的一種注射泵連接管快速定長壓緊裝置，其特征在于：所述氣缸（110）相互遠離的一側外殼上安裝有滑軌（111），所述升降塊（120）通過滑軌（111）與氣缸（110）外殼滑動連接。

5.根據權利要求1所述的一種注射泵連接管快速定長壓緊裝置，其特征在于：所述限位件（330）頂部兩側開設有限位槽（3301），所述滑槽（3101）內連接有限位桿（311），所述限位槽（3301）與限位桿（311）在同一豎向直線上。

6.根據權利要求1所述的一種注射泵連接管快速定長壓緊裝置，其特征在于：所述九號槽（3502）上寬下窄，所述九號槽（3502）窄區寬度值小于注射泵連接管（40）的直徑值。

7.根據權利要求1所述的一種注射泵連接管快速定長壓緊裝置，其特征在于：所述限位塊（350）呈‘凸’字型。

8.根據權利要求1所述的一種注射泵連接管快速定長壓緊裝置，其特征在于：所述上壓塊（230）與下壓塊（320）位于同一豎向直線上。

9.根據權利要求1所述的一種注射泵連接管快速定長壓緊裝置，其特征在于：所述凸起（3201）與上壓塊（230）底部二號槽（2301）相適配。

技術總結
本技術公開了一種注射泵連接管快速定長壓緊裝置，屬于流體運輸領域，包括升降機構、上壓機構、底座；所述上壓機構安裝在升降機構上，所述上壓機構包括連接塊、抵觸塊和上壓塊，所述連接塊安裝在升降機構中頂塊的底部，所述抵觸塊安裝在升降機構中連接塊前面，所述連接塊底端設置有一號槽，所述上壓塊安裝在一號槽內，所述上壓塊的底部開設有二號槽；利用限位塊上八號槽與上壓塊、下壓塊之間的間距精確設定，確保注射泵連接管端口在抵觸八號槽時自動預留出標準長度的翻邊區域，隨后，通過迅速下壓上壓塊與下壓塊，實現對注射泵連接管體的穩固夾緊，既保證了翻邊長度的精準性，又提高了工作效率，有效解決了預留長度不當導致的問題。

技術研發人員：任大鵬,郭慶偉,張明賢,花孝坤
受保護的技術使用者：南京潤澤流體控制設備有限公司
技術研發日：20240726
技術公布日：2025/4/28
