本技術涉及汽車零配件加工，具體來說，涉及轉向器殼體加工用可調節轉動夾具。

背景技術：

1、汽車轉向器是汽車轉向系統中的重要部件，可以增大轉向盤傳到轉向傳動機構的力和改變力的傳遞方向，轉向器殼體在通過機床加工時，需要通過夾具對轉向器殼體進行夾持固定。

2、現有公開技術中申請?zhí)枮椋篶n202322390521.x一種轉向器殼體夾具，其在使用時，可將轉向器殼體放置到連接箱上，在依靠夾持部件對其進行夾持，當需調節轉向器殼體的狀態時，只需通過外設控制器啟動第一電機，第一電機的輸出軸帶動主動齒輪轉動，主動齒輪帶動嚙合的從動齒輪轉動，從而同步帶動轉動柱在軸承座上轉動，使得轉動柱帶動連接箱等部件轉動，從而改變轉向器殼體的方向，使其能夠多方位加工，從而有利于保障加工質量。

3、但是上述專利在使用時仍具有一定的缺點：其僅通過對向設置的單組夾持機構來對轉向器殼體進行夾持操作，在后續加工時容易由于鉆頭的沖擊導致殼體向另一側沒有約束的位置進行偏移，進而造成加工精度的降低，同時用于調節的轉向柱也沒有設置限位結構，在沖擊傳遞到轉向柱的時候容易發生轉動，進而造成殼體加工的轉動，整體的使用穩定性不是很好，進一步影響了加工的質量，整體的使用效果不是很理想。

4、針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了轉向器殼體加工用可調節轉動夾具，具備加工穩定性強、加工效果好、夾持限位好的優點，進而解決上述背景技術中的問題。

3、(二)技術方案

4、為實現上述加工穩定性強、加工效果好、夾持限位好的優點，本實用新型采用的具體技術方案如下：

5、轉向器殼體加工用可調節轉動夾具，包括固定座和承載座，所述固定座頂部中間位置焊接有驅動箱，所述驅動箱內部中間位置轉動連接有轉向柱，所述轉向柱頂部位置固定安裝有承載座，所述轉向柱表面中間位置環繞開設有若干組限位孔，所述限位孔兩側位于驅動箱頂部表面位置對稱焊接有固定板，所述固定板一側表面位置固定安裝有第一電動液壓桿，所述第一電動液壓桿一端固定安裝有限位頭，所述限位頭與限位槽對應設置，所述承載座正上方位置設置有下壓座，所述承載座四周位置以及下壓座四周位置均焊接有若干組連接板，所述連接板兩兩之間位置安裝有第二電動液壓桿，所述承載座表面中間位置以及下壓座表面中間位置均開設有限位槽，所述承載座表面四周位置對稱開設有調節槽，所述調節槽內部位置安裝有雙向絲桿，所述雙向絲桿一端貫穿承載座一側與驅動電機相連接，所述雙向絲桿兩側外周位置對稱套接有夾板，所述夾板一側表面位置安裝有接觸墊。

6、進一步的，所述下壓座頂部表面位置貫通開設有若干組作業孔。

7、進一步的，所述接觸墊由橡膠材質構成。

8、進一步的，所述作業孔開設位置與轉向器殼體加工位置相同。

9、進一步的，所述驅動箱內部底端一側位置安裝有制動電機，所述制動電機輸出端位置安裝有驅動齒輪，所述驅動齒輪一端嚙合連接有傳動齒輪，且傳動齒輪位于轉向柱表面位置。

10、進一步的，所述限位頭由金屬材質構成。

11、進一步的，所述固定座表面四周位置對稱開設有若干組安裝孔。

12、進一步的，所述限位槽結構分別與轉向器殼體上下表面結構相同。

13、(三)有益效果

14、與現有技術相比，本實用新型提供了轉向器殼體加工用可調節轉動夾具，具備以下有益效果：

15、(1)、本實用新型通過采用了夾板、限位槽、限位頭，在對轉向器殼體進行加工的時候，可以直接將殼體放置到承載座表面的限位槽中，接著將下壓座進行移動使得其抵接在殼體的頂部位置，由于兩組不同位置的限位槽結構分別與殼體的上下表面相對應，因此在使用的時候可以將殼體嵌入到其中，進而實現限位固定，避免作業出現偏移，同時通過夾板可以抵接在殼體的四周位置，兩者配合起來使用能夠有效的提高對殼體的固定效果，提升整體的夾持質量，接著用于轉動的轉向柱在調整之后可以被限位頭鎖死，防止作業震動出現轉動，進一步提高加工時的穩定性，具有加工穩定性強、夾持限位好的優點。

16、(2)、本實用新型通過采用了作業孔，在對轉向器殼體夾持固定完成之后，通過下壓座表面對應設置的作業孔可以對鉆頭的位置進行限制，避免加工時鉆頭與殼體出現滑動造成加工位置的偏移，從而保證整體的加工質量，具有加工效果好的優點。

技術特征：

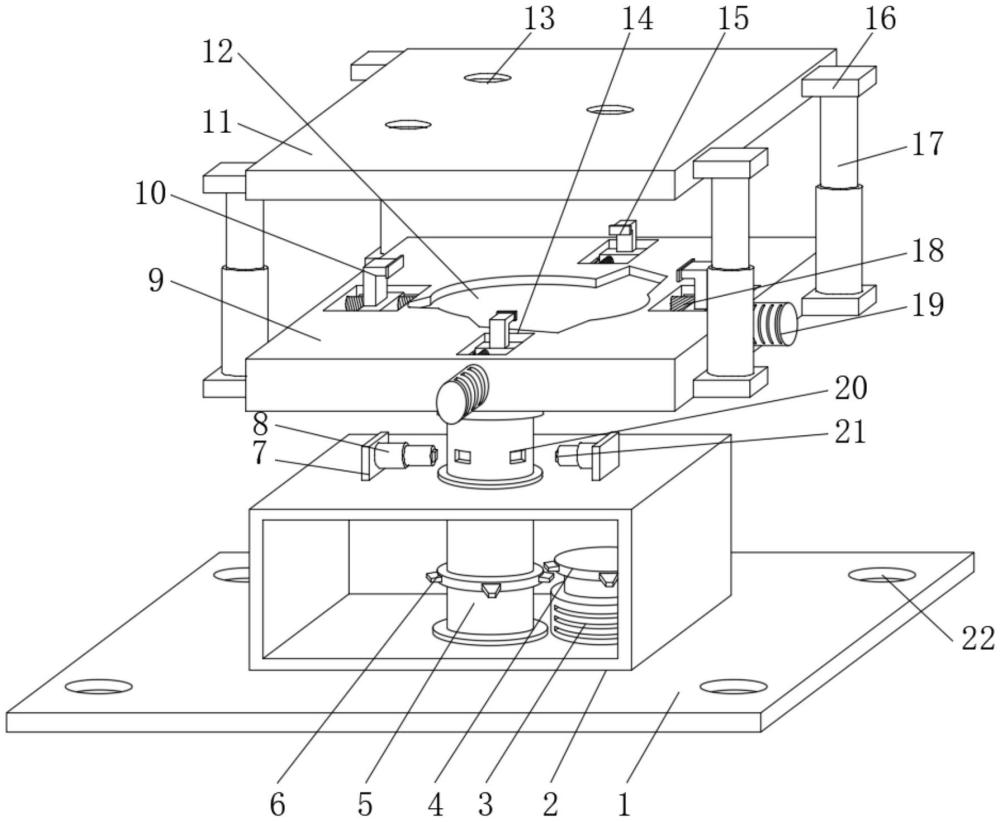

1.轉向器殼體加工用可調節轉動夾具，包括固定座(1)和承載座(9)，其特征在于，所述固定座(1)頂部中間位置焊接有驅動箱(2)，所述驅動箱(2)內部中間位置轉動連接有轉向柱(5)，所述轉向柱(5)頂部位置固定安裝有承載座(9)，所述轉向柱(5)表面中間位置環繞開設有若干組限位孔(20)，所述限位孔(20)兩側位于驅動箱(2)頂部表面位置對稱焊接有固定板(7)，所述固定板(7)一側表面位置固定安裝有第一電動液壓桿(8)，所述第一電動液壓桿(8)一端固定安裝有限位頭(21)，所述限位頭(21)與限位槽(12)對應設置，所述承載座(9)正上方位置設置有下壓座(11)，所述承載座(9)四周位置以及下壓座(11)四周位置均焊接有若干組連接板(16)，所述連接板(16)兩兩之間位置安裝有第二電動液壓桿(17)，所述承載座(9)表面中間位置以及下壓座(11)表面中間位置均開設有限位槽(12)，所述承載座(9)表面四周位置對稱開設有調節槽(14)，所述調節槽(14)內部位置安裝有雙向絲桿(18)，所述雙向絲桿(18)一端貫穿承載座(9)一側與驅動電機(19)相連接，所述雙向絲桿(18)兩側外周位置對稱套接有夾板(10)，所述夾板(10)一側表面位置安裝有接觸墊(15)。

2.根據權利要求1所述的轉向器殼體加工用可調節轉動夾具，其特征在于，所述下壓座(11)頂部表面位置貫通開設有若干組作業孔(13)。

3.根據權利要求1所述的轉向器殼體加工用可調節轉動夾具，其特征在于，所述接觸墊(15)由橡膠材質構成。

4.根據權利要求2所述的轉向器殼體加工用可調節轉動夾具，其特征在于，所述作業孔(13)開設位置與轉向器殼體加工位置相同。

5.根據權利要求1所述的轉向器殼體加工用可調節轉動夾具，其特征在于，所述驅動箱(2)內部底端一側位置安裝有制動電機(3)，所述制動電機(3)輸出端位置安裝有驅動齒輪(4)，所述驅動齒輪(4)一端嚙合連接有傳動齒輪(6)，且傳動齒輪(6)位于轉向柱(5)表面位置。

6.根據權利要求1所述的轉向器殼體加工用可調節轉動夾具，其特征在于，所述限位頭(21)由金屬材質構成。

7.根據權利要求1所述的轉向器殼體加工用可調節轉動夾具，其特征在于，所述固定座(1)表面四周位置對稱開設有若干組安裝孔(22)。

8.根據權利要求1所述的轉向器殼體加工用可調節轉動夾具，其特征在于，所述限位槽(12)結構分別與轉向器殼體上下表面結構相同。

技術總結
本技術公開了轉向器殼體加工用可調節轉動夾具，包括固定座和承載座。本技術通過采用了夾板、限位槽、限位頭，在對轉向器殼體進行加工的時候，可以直接將殼體放置到承載座表面的限位槽中，接著將下壓座進行移動使得其抵接在殼體的頂部位置，由于兩組不同位置的限位槽結構分別與殼體的上下表面相對應，因此在使用的時候可以將殼體嵌入到其中，進而實現限位固定，避免作業出現偏移，同時通過夾板可以抵接在殼體的四周位置，兩者配合起來使用能夠有效的提高對殼體的固定效果，提升整體的夾持質量，接著用于轉動的轉向柱在調整之后可以被限位頭鎖死，防止作業震動出現轉動，進一步提高加工時的穩定性，具有加工穩定性強、夾持限位好的優點。

技術研發人員：唐煜,張麗賓,楊志勉,吳含義,陳海梅
受保護的技術使用者：輝縣市博新機械有限公司
技術研發日：20240725
技術公布日：2025/4/28
